Im Programm kann nur in einer Richtung gefahren werden. Wurde ein Schritt verpasst, muss erneut von vorne
angefangen werden.
Abhängig von der Dauer der Betätigung sind drei unterschiedliche Zeitbereiche, die unterschiedliche Funktionen
auslösen:
1. Kurze Betätigung (kürzer als zwei Sekunden)
Es löst in diesem Testprogramm keine Funktion aus
2. Zwischen zwei und 5 Sekunden Alle LEDs blinken
Es löst in diesem Testprogramm keine Funktion aus
3. Länger als 5 Sekunden alle blinkenden LEDs erloschen
Nach Loslassen der Taste Startet das Testprogramm
Bedienprinzipien: (Bitte sehr aufmerksam lesen!)
Der aktuelle Test-, Serviceschritt zeigt eine blinkende LED an.
Kurze Tastenbetätigung schaltet auf der nächsten Stufe, der wiederum mit einer blinkenden LED angezeigt
wird. Nach Erreichen die 100% LED wird die Test- Servicemenü verlassen
Lange Tastenbetätigung startet den aktuellen Test- Servicefunktion.
Innerhalb der ausgewählten Funktion kann man mit kurzer Tastenbetätigungen zwischen den verschiedenen
Einstellmöglichkeiten blättern.
Mit langer Tastenbetätigung wird die ausgewählte Einstellung abgespeichert. Nach Abspeichern spring das
Menü zum Menü-Eingang. Will man die Einstellung ändern, muss man wie vorher beschrieben mit langer
Tastenbetätigung die aktuelle Testfunktion erneut starten.
Mit kurzen Tastenbetätigungen kann man das Menü, über der 100% LED verlassen.
15 Minuten nach der letzten Tastenbetätigung verlässt das Programm automatisch das Servicemenü.
Das Unterbrechen der Netzspannung beendet das Testprogramm ebenfalls.

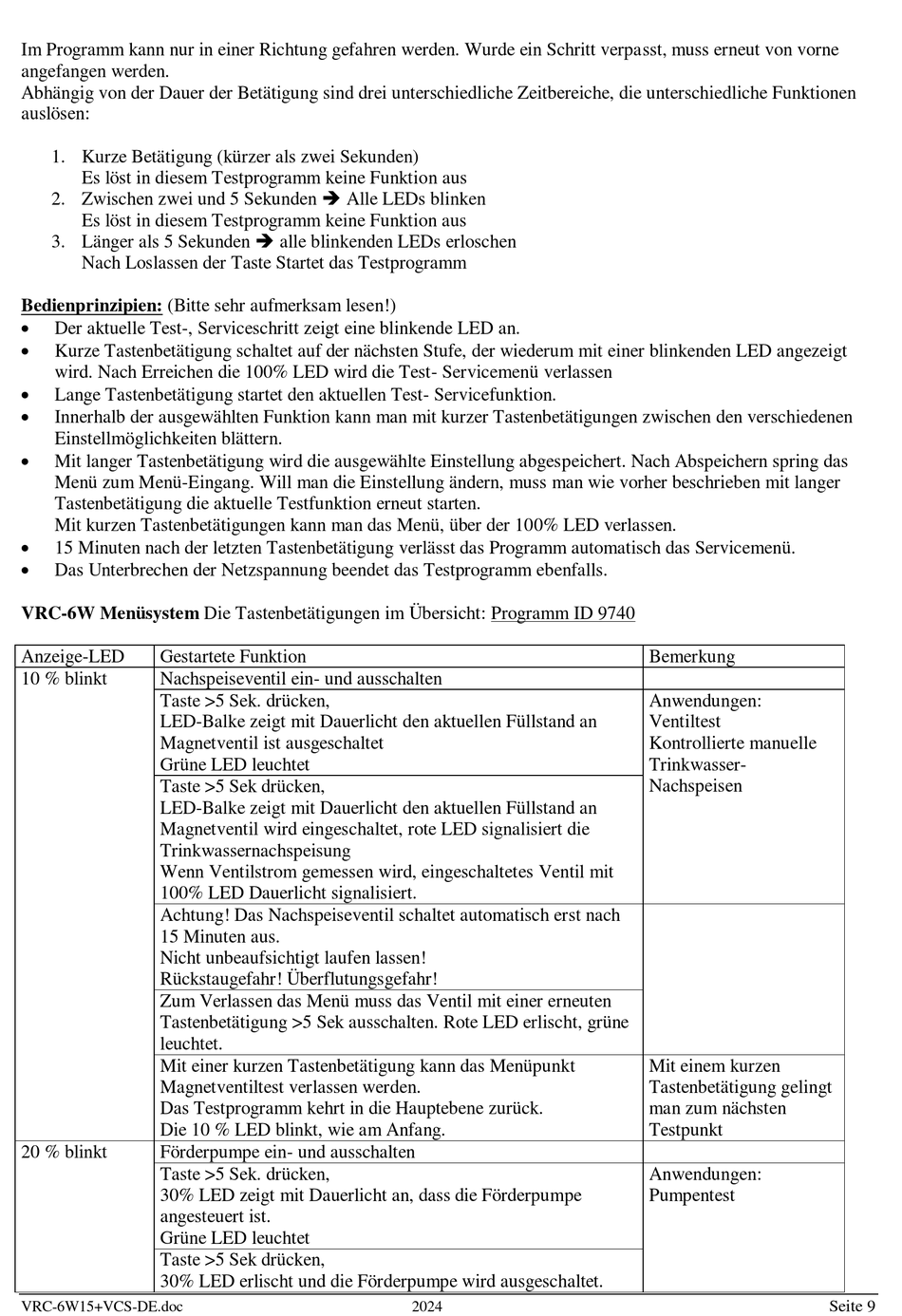

VRC-6W Menüsystem Die Tastenbetätigungen im Übersicht: Programm ID 9740
Anzeige-LED
Gestartete Funktion
10 % blinkt
Nachspeiseventil ein- und ausschalten
Taste >5 Sek. drücken,
LED-Balke zeigt mit Dauerlicht den aktuellen Füllstand an
Magnetventil ist ausgeschaltet
Grüne LED leuchtet
Taste >5 Sek drücken,
LED-Balke zeigt mit Dauerlicht den aktuellen Füllstand an
Magnetventil wird eingeschaltet, rote LED signalisiert die
Trinkwassernachspeisung
Wenn Ventilstrom gemessen wird, eingeschaltetes Ventil mit
100% LED Dauerlicht signalisiert.
Achtung! Das Nachspeiseventil schaltet automatisch erst nach
15 Minuten aus.
Nicht unbeaufsichtigt laufen lassen!
Rückstaugefahr! Überflutungsgefahr!
Zum Verlassen das Menü muss das Ventil mit einer erneuten
Tastenbetätigung >5 Sek ausschalten. Rote LED erlischt, grüne
leuchtet.
Mit einer kurzen Tastenbetätigung kann das Menüpunkt
Magnetventiltest verlassen werden.
Das Testprogramm kehrt in die Hauptebene zurück.
Die 10 % LED blinkt, wie am Anfang.
20 % blinkt
Förderpumpe ein- und ausschalten
Taste >5 Sek. drücken,
30% LED zeigt mit Dauerlicht an, dass die Förderpumpe
angesteuert ist.
Grüne LED leuchtet
Taste >5 Sek drücken,
30% LED erlischt und die Förderpumpe wird ausgeschaltet.
VRC-6W15+VCS-DE.doc
2024
Bemerkung
Anwendungen:
Ventiltest
Kontrollierte manuelle
Trinkwasser-
Nachspeisen
Mit einem kurzen
Tastenbetätigung gelingt
man zum nächsten
Testpunkt
Anwendungen:
Pumpentest
Seite 9
