Überprüfung des korrekten PE Anschluss (Schutzerde)
3.3

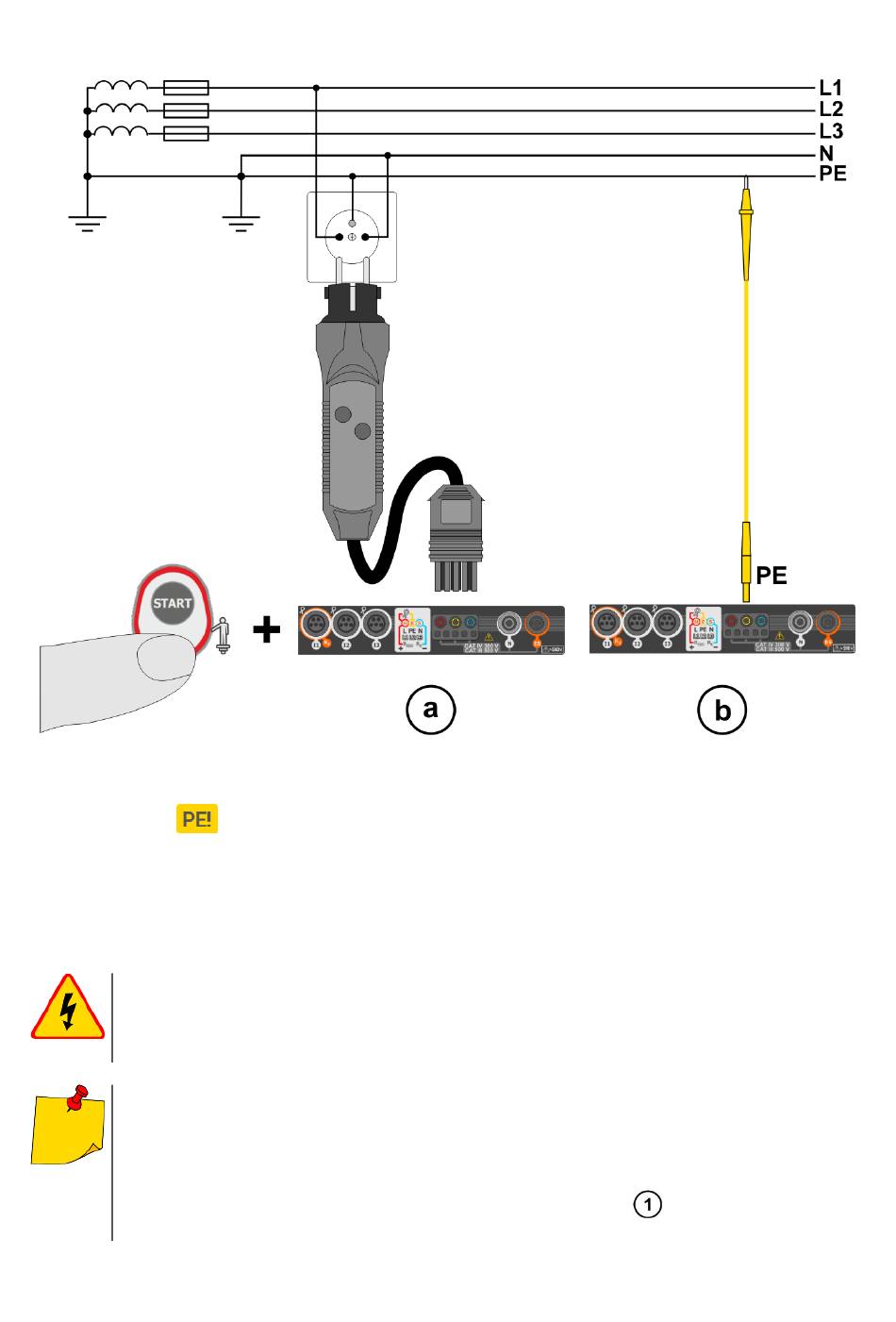

Ist das Prüfgerät wie oben in der Abbildung dargestellt angeschlossen, berühren Sie die Kontak-
telektrode und warten Sie ca. 1 Sekunde. Wird Spannung am PE-Leiter erkannt:
•
Meldung
renden Leitern und
•
ein dauerhaftes Tonsignal ist hörbar
Diese Funktion ist verfügbar bei allen Messungen zugehörig zu RCD und Fehlerschleife
außer Z
Messung.
L-N, L-L
WARNUNG
Wird eine Phasenspannung an PE erkannt, muss die Messung sofort unterbro-
chen werden und der Fehler in der Installation behoben werden.
•
Stellen Sie sicher auf nicht isoliertem Boden während der Messung zu stehen. Iso-
lierter Boden kann zu falschen Messergebnissen führen
•
Übersteigt die Spannung an PE den gültigen Grenzwert von ca. 50 V, wird dies vom
Prüfgerät angezeigt
•
Ist das IT-Netz ausgewählt wie in Abschnitt 2.2.1 Schritt
telektrode inaktiv
28
wird angezeigt. (Installationsfehler, PE-Leiter hat Verbindung zu phasenfüh-
