11.1 Grunddaten
 Die anschließend verwendete Abkürzung "v.Mw." in der Genauigkeit steht für "vom gemessenen
Wert"
11.1.1 Messen der Wechselspannung (True RMS)
Bereich
0,0 V...299,9 V
300 V...500 V
•
Frequenzbereich: 45...65 Hz
11.1.2 Messen der Frequenz
Bereich
45,0 Hz...65,0 Hz
•
Spannungsbereich: 50 ... 500 V
11.1.3 Messen der Fehlerschleifenimpedanzen Z
Messen der Fehlerschleife Z
Prüfbereich gemäß IEC 61557-3:
Anzeigebereich:
Anzeigebereich
0,000...19,999 Ω
20,00...199,99 Ω
200,0...1999,9 Ω
•
Nennarbeitsspannung U
230/400 V, 240/415 V
•
Arbeitsspannungsbereich: 95 V...270 V (bei Z
•
Nennnetzfrequenz f
•
Arbeitsfrequenzbereich: 45 Hz...65 Hz
•
Maximaler Prüfstrom (bei 415 V): 41,5 A (10 ms)
•
Überprüfung auf korrekten PE Anschluss durch die Berührungselektrode

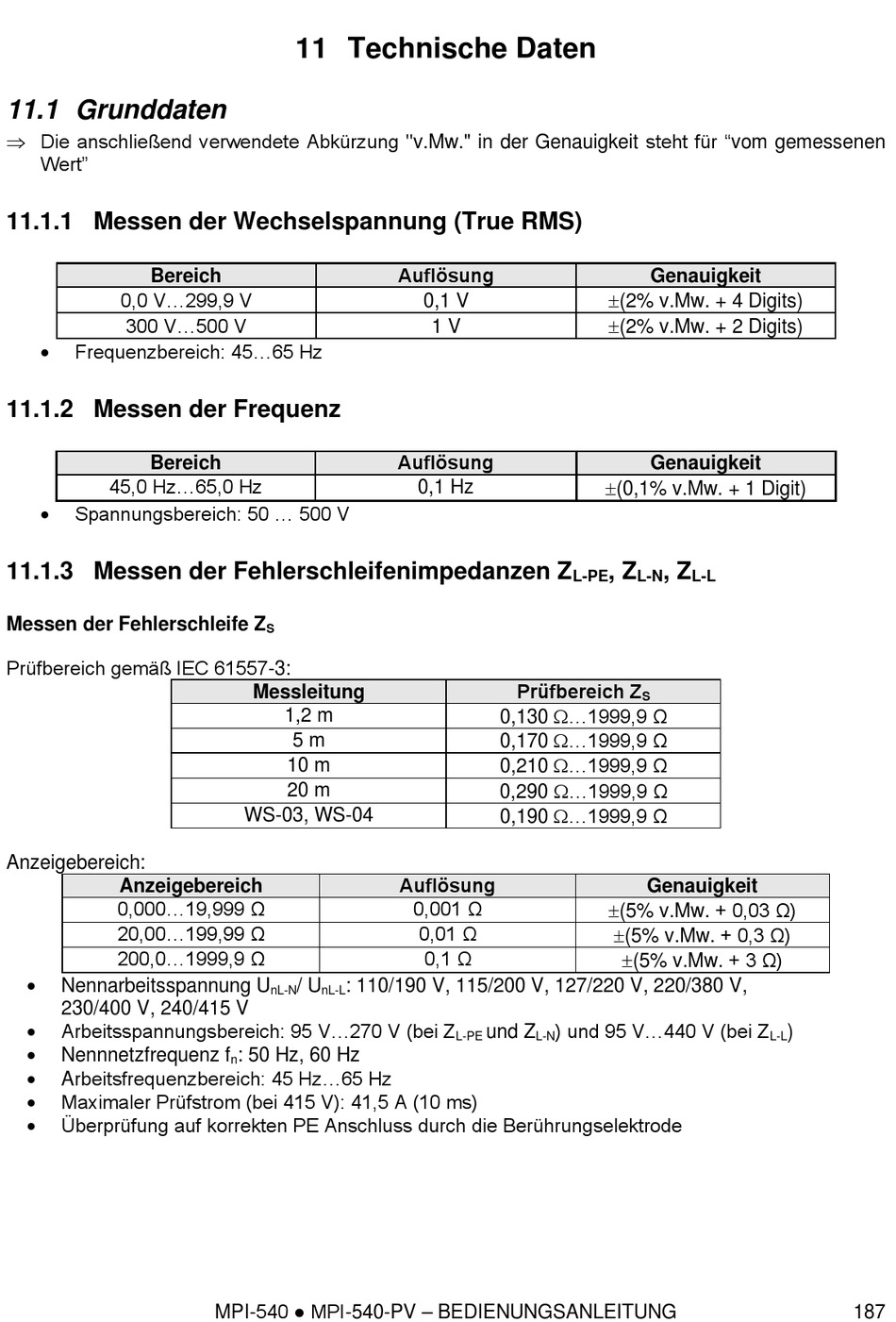

11 Technische Daten
S
Messleitung
1,2 m
5 m
10 m
20 m
WS-03, WS-04
/ U : 110/190 V, 115/200 V, 127/220 V, 220/380 V,
nL-N nL-L
: 50 Hz, 60 Hz
n
MPI-540 ● MPI-540-PV – BEDIENUNGSANLEITUNG
Auflösung
0,1 V
1 V
Auflösung
0,1 Hz
Prüfbereich Z
0,130 ...1999,9 Ω
0,170 ...1999,9 Ω
0,210 ...1999,9 Ω
0,290 ...1999,9 Ω
0,190 ...1999,9 Ω
Auflösung
0,001 Ω
0,01 Ω
0,1 Ω
) und 95 V...440 V (bei Z
und Z
L-PE L-N
Genauigkeit
(2% v.Mw. + 4 Digits)
(2% v.Mw. + 2 Digits)
Genauigkeit
(0,1% v.Mw. + 1 Digit)
, Z , Z
L-PE L-N L-L
S
Genauigkeit
(5% v.Mw. + 0,03 Ω)
(5% v.Mw. + 0,3 Ω)
(5% v.Mw. + 3 Ω)
)
L-L
