5.2.1 Kopfzeile
Die Kopfzeile dient als Statuskontrolle (Abb. 5.3).
Aktuelle Zeit und Datum
HOLD Funktion
Die Auswahl dieses Symboles im Live Modus (Vorschau des aktuellen Netzes, siehe Abschn.
5.6) verhindert die Aktualisierung der Ansicht. Wiederholtes Auswählen des Symboles aktiviert
den normalen wieder den normalen Modus.
Verifizierung des korrekten Anschlusses
Dieses Symbol zeigt dem Benutzer an ob das Prüfgerät mit der entsprechenden Konfiguration
korrekt angeschlossen wurde. (Symbole:
wahl eines dieser Symbole öffnet ein neues Fenster mit detaillierteren Informationen und mögli-
chen Fehlern der Konfiguration zwischen Messparmetern Netz und Messparametern. Weiter In-
formationen finden Sie dazu in Abschn. 5.3.2.
Aufnahmestatus Symbol
Aufnahme inaktiv
Aufnahme aktiv
Informationen zu angeschlossenen oder konfigurierten Stromzangen
•
Wurden
diesem Feld nichts "---" angezeigt.
•
Ist ein bestimmter Typ an Zangen ausgewählt, wird die Bezeichnung angezeigt
Speicherkarte mit Angabe des verfügbaren Speicherplatzes
Ist keine Speicherkarte eingelegt, ist das Symbol ausgestrichen
USB – externes Speichermedium
Ist kein externes Speichermedium angeschlossen, ist das Symbol ausgestrichen
Batteriestatusanzeige, Netzversorgung
Menüzeile
5.2.2
Die Menüzeile (Fig. 5.2, Element
ches an.

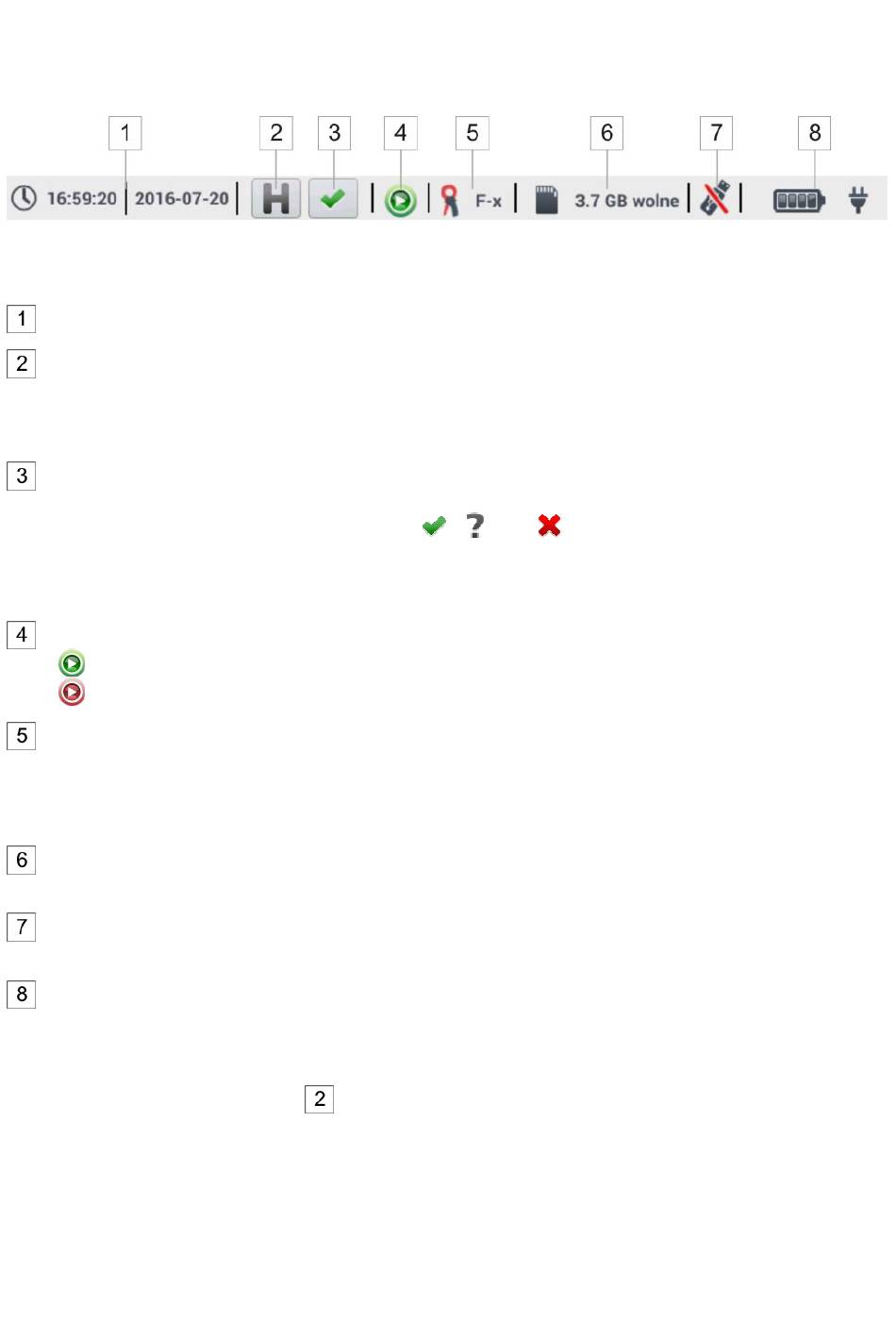

Abb. 5.3. Elemente der Kopfzeile
durch die Messkonfiguration
) gibt den Namen des befindlichen Menüs und aktuellen Berei-
MPI-540 ● MPI-540-PV – BEDIENUNGSANLEITUNG
können angezeigt werden). Die Aus-
, oder
keine Zangen
–
erkannt Wir in
123
