5.6.4 Vektordiagramm der Grundkomponenten (Phasor)
Nach Auswahl des
Vektorkomponenten von Spannungen und Strömen. Dies kann zur schnellen Überprüfung des An-
schlusses des Rekorders am Netz.
Folgende Tabellen befinden sich neben dem Diagramm:
Die erste enthält Informationen zu den Grundwerten jeder Komponente und deren Winkel
o
Die zweite enthält die Asymmetriekoeffizienten die negativen Komponenten (die Koeffizien-
o
ten werden nur on 3-Phasen Netzen angezeigt.
Die Art der Lasten wird durch die folgenden Symbole angezeigt:
: Spule, (induktive Last) ist der Winkel zwischen der Grundkomponente von Spannung und
Strom (φ
Uh1,Ih1
: Kondensator (kapazitive Last) ist der Winkel φ
Beschreibung der Funktionssymbole
Auswählen der Art der Ansicht. Ein weiteres Menü wird geöffnet, um die Art des LIVE Modus zu
ändern
Screenshot
Zurück zum Hauptmenü des Rekordermodus
Symboles erscheint das Phasordiagramm (Beispiel Fig. 5.16). Es zeigt die
) größer als Null (Spannung vor Strom

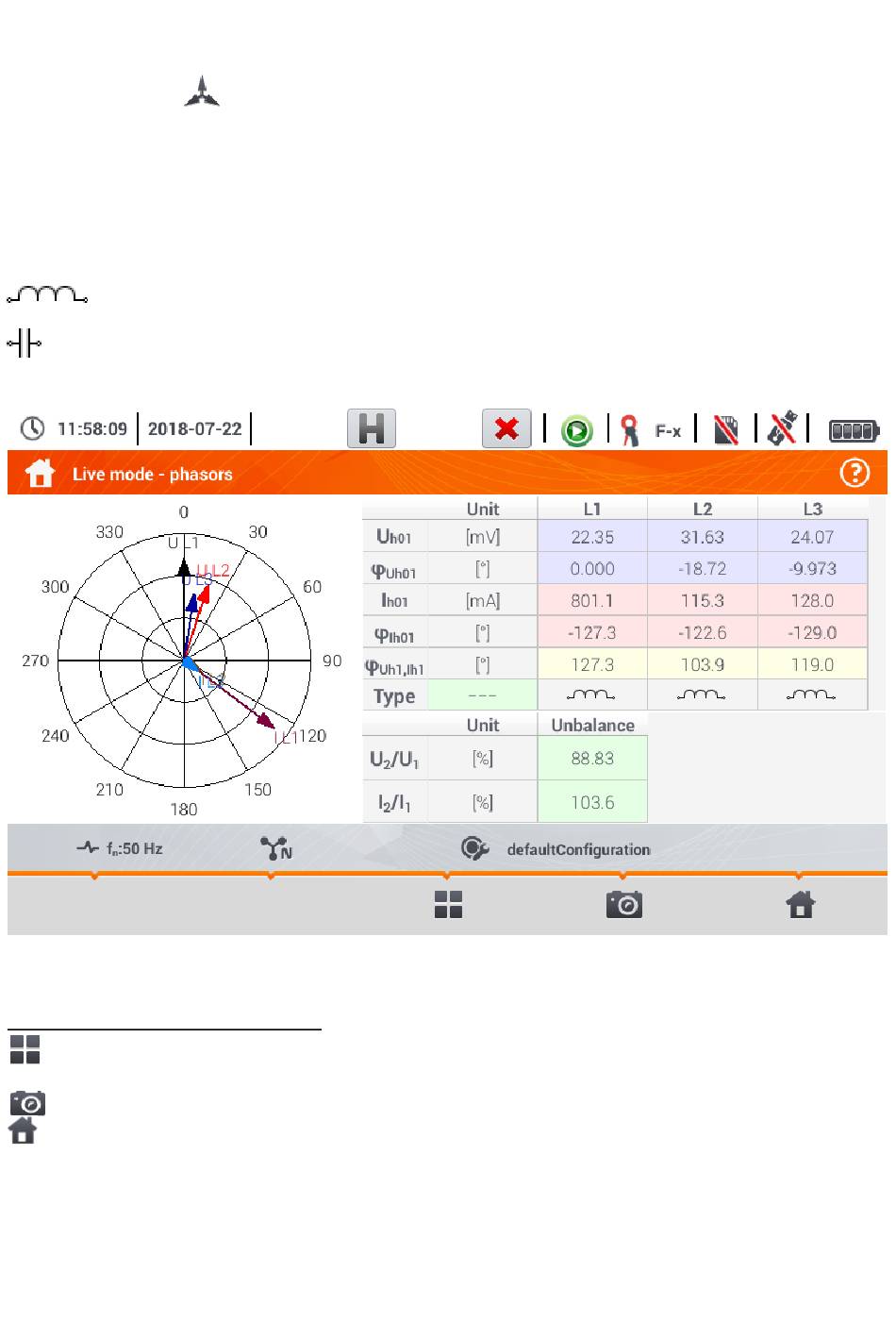

Fig. 5.16. "Live" Modus - Phasorgraph
MPI-540 ● MPI-540-PV – BEDIENUNGSANLEITUNG
negativ (Strom vor Spannung)
Uh1,Ih1
