Symbol zur Auswahl der Art der Ansicht. Ein weiteres Menü erscheint, in dem die Art des LIVE
Modus ausgewählt werden kann
Speichert die aktuelle Darstellung des Dispalys in eie Bilddatei. Es wird automatische eine Datei
aus Namen und aktuellem Datum erstellt, z.B. "Current Readings - waveforms – 2016-08-01
12_00_00". Die Dateien werden im internen Speicher hinterlegt.
Zurück zum Hauptmenü des Rekordermodus
•
Das Diagramm kann mit Gestiken skaliert werden. Um zu vergrößern, spreizen Sie
auf dem Display zwei Finger voneinander weg. Um zu verkleinern, bewegen Sie
die zwei Finger auf dem Display aufeinander zu
•
Die Wellenformen werden wieder in Originalgröße angezeigt, nach dem ein Kanal
über die Aktivierungstasten rechts an/aus geschaltet wird
5.6.3 "Live" Modus - Tabellenansicht
Nach Auswahl des
zeigt. Die Tabelle wird in Echtzeit aktualisiert. Beispielansicht siehe Fig. 5.15
Erklärung der Symbole:
L1 ............................... Phase L1
L2 ............................... Phase L2
L3 ............................... Phase L3
N ................................. Phasenwert des Stromkanals I
L1-2 ............................ Phase - Phase Wert L1-L2
L2-3 ............................ Phase - Phase Wert L2-L3
L3-1 ............................ Phase - Phase Wert L3-L1
Σ ................................. Gesamtwert
Symboles wird eine Übersichtstabelle mit Werten der Netzparameter ange-

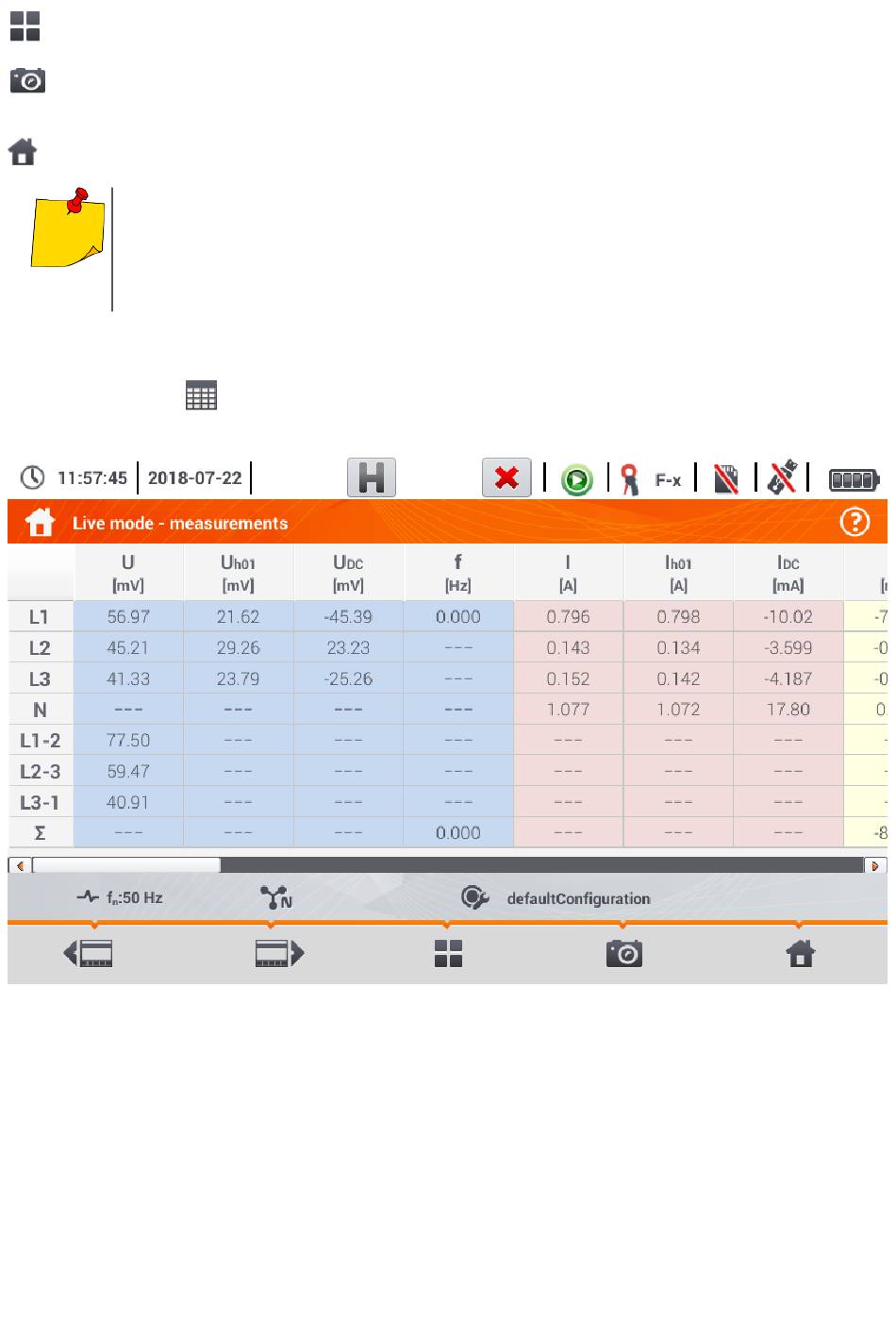

Fig. 5.15. Live Modus - Messungen
