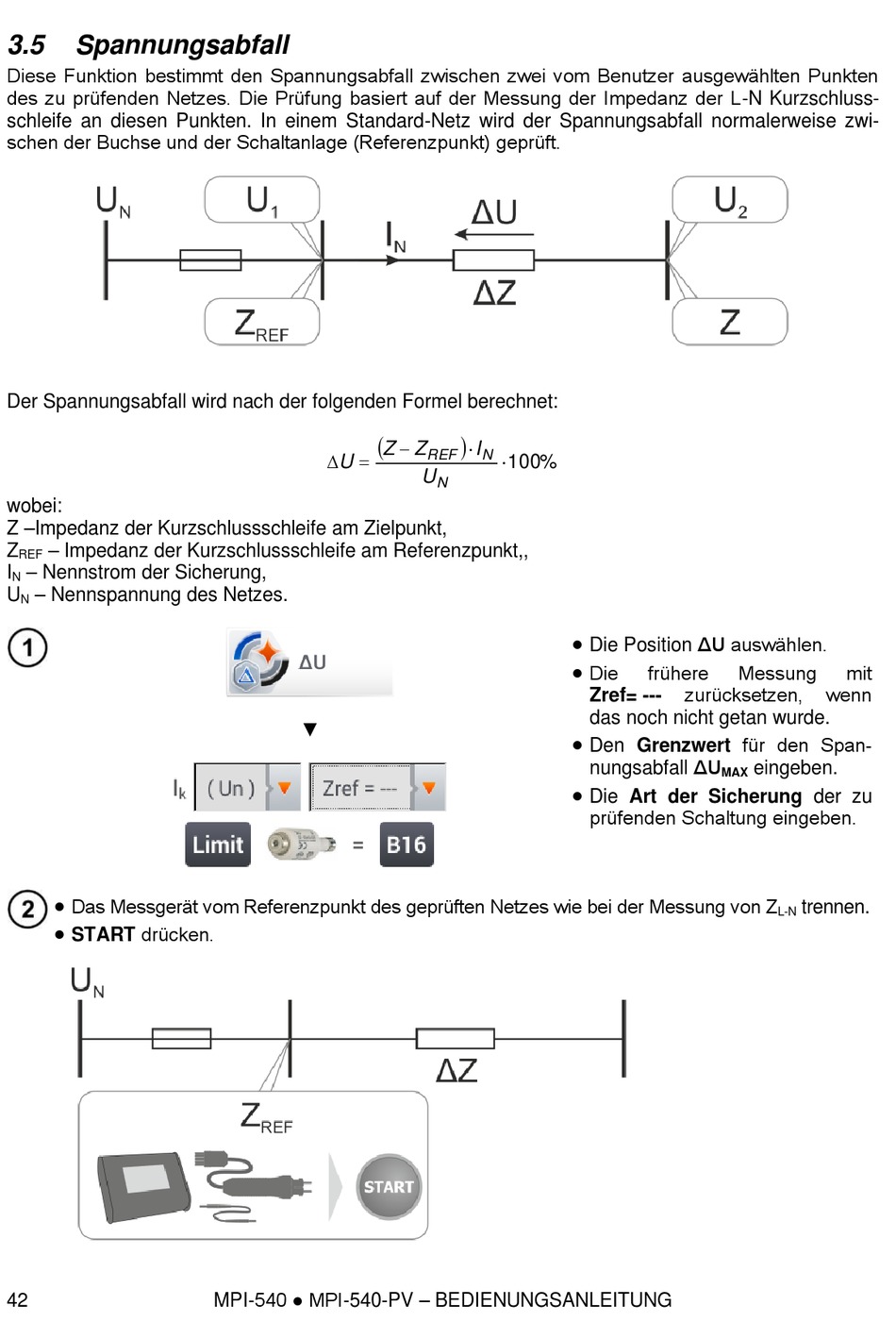

3.5 Spannungsabfall
Diese Funktion bestimmt den Spannungsabfall zwischen zwei vom Benutzer ausgewählten Punkten
des zu prüfenden Netzes. Die Prüfung basiert auf der Messung der Impedanz der L-N Kurzschluss-
schleife an diesen Punkten. In einem Standard-Netz wird der Spannungsabfall normalerweise zwi-
schen der Buchse und der Schaltanlage (Referenzpunkt) geprüft.
Der Spannungsabfall wird nach der folgenden Formel berechnet:
wobei:
Z –Impedanz der Kurzschlussschleife am Zielpunkt,
– Impedanz der Kurzschlussschleife am Referenzpunkt,,
Z
REF
– Nennstrom der Sicherung,
I
N
– Nennspannung des Netzes.
U
N
•
Das Messgerät vom Referenzpunkt des geprüften Netzes wie bei der Messung von Z
•
START drücken.
42
▼
MPI-540 ● MPI-540-PV – BEDIENUNGSANLEITUNG
•
Die Position ΔU auswählen.
•
Die frühere Messung
zurücksetzen,
Zref= ---
das noch nicht getan wurde.
•
Den Grenzwert für den Span-
nungsabfall ΔU
MAX
•
Die Art der Sicherung der zu
prüfenden Schaltung eingeben.
mit
wenn
eingeben.
trennen.
L-N
