5.6.5 Oberschwingungen Graph/Tabelle
Nach Auswahl des
sicht werden die Oberschwingungen zu Spannung und Strom, die Winkel zwischen Spannungs- und
Stromoberschwingungen, cosφ Faktoren dieser Ströme und THD Faktoren. Die Oberschwingungen
werden graphisch als Balkendiagramm (Standard) oder einer Tabelle dargestellt.

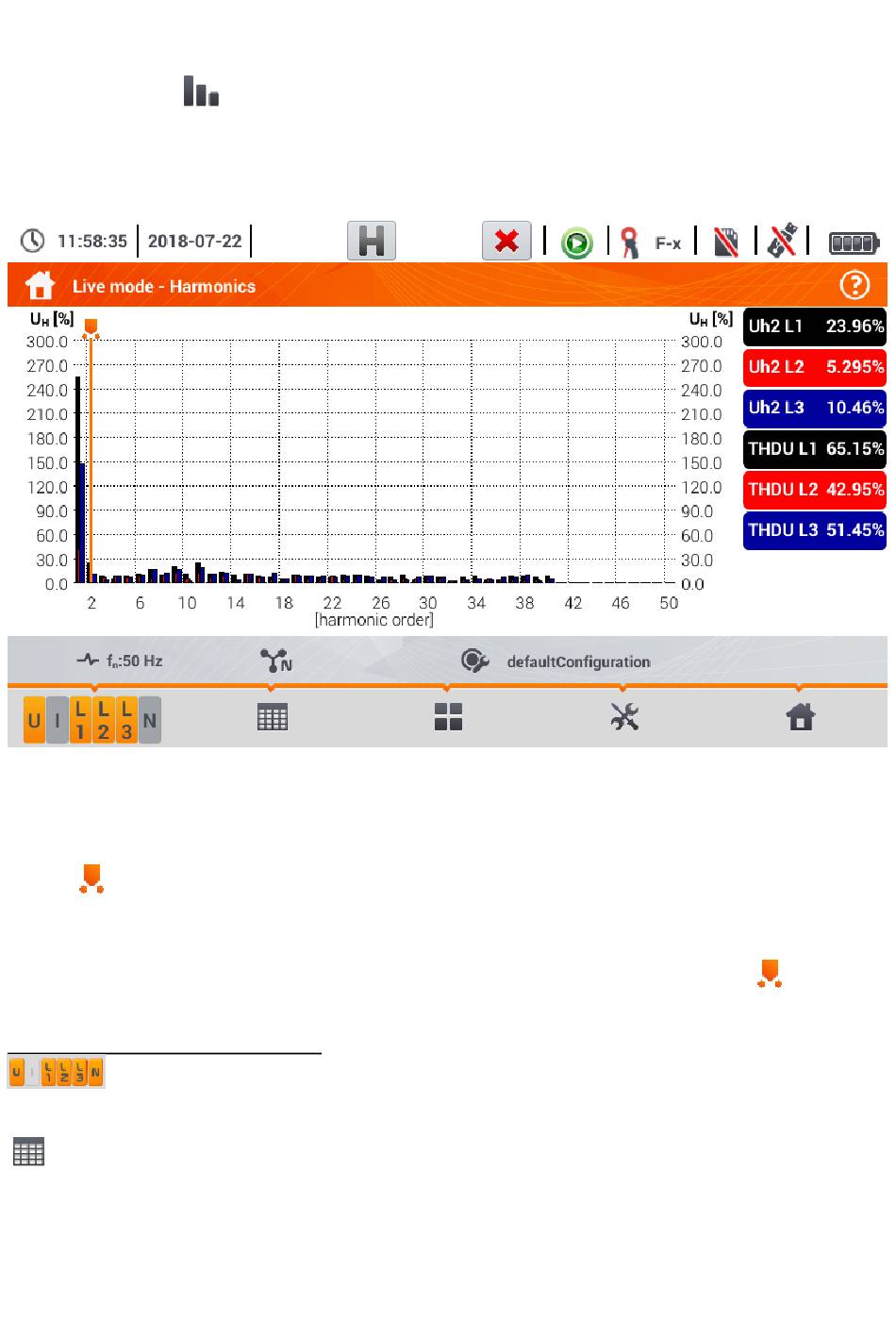

Fig. 5.17 Live Modus - Oberschwingungen - Balkendiagramm
Der Graph enthält:
Graphen erstellt aus der Auswahl des Menüs Graphen Datenauswahl
Slider - zum Anzeigen der aktuellen Werte. Dieser kann zu jedem beliebigen Punkt des Graphen
bewegt werden.
Bezeichnungen der individuellen Wellenformen werden rechts dargestellt. Sie zeigen vorhandene
Oberschwingungen im Grundsignal einer Oberschwingung, welche durch den Slider
wurde. Das antippen einer dieser Bezeichnungen blendet den entsprechenden Graphen aus.
Beschreibung der Funktionssymbole
Menü der aktiven Kanäle. Nach antippen öffnet sich eine weitere Menüleiste um die jewei-
lige Phase, Spannung oder Strom am Display darzustellen oder nicht. Ein aktiver Kanal wird in
orange dargestellt.
Umschalten zur Tabellenansicht der Oberschwingungen (Fig. 5.18). In jeder Reihe der Tabelle
werden die Werte der Oberschwingungen (von DCV Oberschwingung bis zur 40.) oder die Win-
kel zwischen Strom- und Spannungsoberschwingungen angezeigt. Bei Oberschwingungen wer-
den die Werte in absoluten Einheiten (V/A), oder als Prozentwert in Bezug zur Grundober-
schwingung.
