Sonel MPI-540 Bedienungsanleitung Seite 166

5.9 Energieverlustrechner
5.9.1 Funktionsbeschreibung
In diesem Modus kann der Verlust der Wirkleistung und die damit verbundenen Kosten auf grund
schlechter Netzqualität berechnet werden. Ansicht der Verlustanalyse wird in Fig. 5.31 dargestellt.
Die Analyse kann nach Bedingungen oder bestimmten Zeiten durchgeführt werden.
Analyseparameter
P Verlustleistung durch Leitungswiderstand
opt
(nicht mit einbezogen: Oberschwingun-
gen höherer Ordnung, Asymmetrie und
Blindleistung)
Verlust durch Oberschwingungen höhe-
P
dis
rer Ordnung
P Leistungsverlust durch Netzasymmetrie
unb
P Leistungsverlust durch Blindleistung
rea
P Gesamtverlust (durch die Summe der
tot
oben genannten)
P Reduzierter Verlust durch Verbesserung
sav
der Qualitätsparameter (z.B. Kompensa-
tion der Oberschwingungen, vermindern
der Asymmetrie), errechnet aus:
P
164

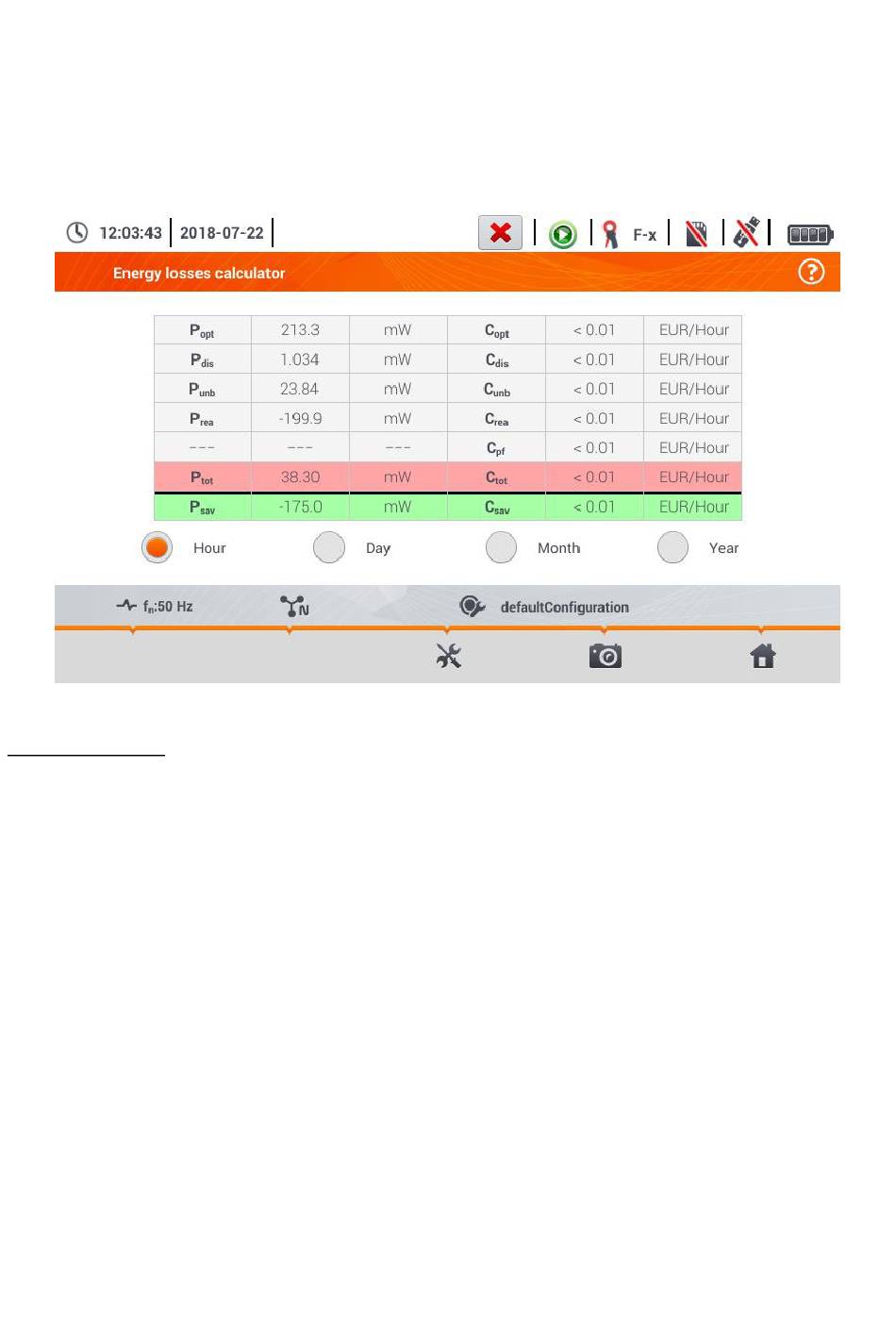

Fig. 5.31 Energieverlustanalyse
= P - P
sav tot opt
MPI-540 ● MPI-540-PV – BEDIENUNGSANLEITUNG
C Kosten verursacht durch P
opt
C Kosten verursacht durch P
dis
C Kosten verursacht durch P
unb
C Kosten verursacht durch P
rea
C Kosten verursacht durch einen niedrigen
pf
Leistungsfaktor (große Blindleistung)
C Kosten verursacht durch P
tot
C Kosten verursacht durch P
sav
Verlust
opt
Verlust
dis
Verlust
unb
Verlust
rea
Verlust
rea
Verlust
sav
