Die Symbole resetten des Bereiches auf die Anfangseinstellungen.
Beschreibung der Funktionssymbole
Öffnet die Ausgewählten Daten des Diagrammes. Die zu analysierenden Daten können am
Display ausgewählt werden. Eine Detailbeschreibung folgt in Punkt b.
Zoomen der Wellenformen. Nach Auswahl öffnet sich eine Erweiterung mit den folgenden Opti-
onen:
Nach Auswahl dieses Symboles, kann mit dem Finger mit einer Maus ein Auswahlbe-
reich, welcher vergrößert werden soll, markiert werden. Der Graf wird dann vergrö-
ßert; Dieser kann dann mit dem Finger in alle Richtungen verschoben werden.
Mit der Auswahl dieses Symboles, wird der Graph in Schritten verkleinert
Schließt das Menü
Zurück zur Aufnahmeanalyse – Aufnahmeübersichtsmenü
Screenshot
Zurück zum Hauptmenü des Rekordermodus
Das Diagramm kann mit Gestiken skaliert werden. Um zu vergrößern, spreizen Sie
auf dem Display zwei Finger voneinander weg. Um zu verkleinern, bewegen Sie die
zwei Finger auf dem Display aufeinander zu.
152

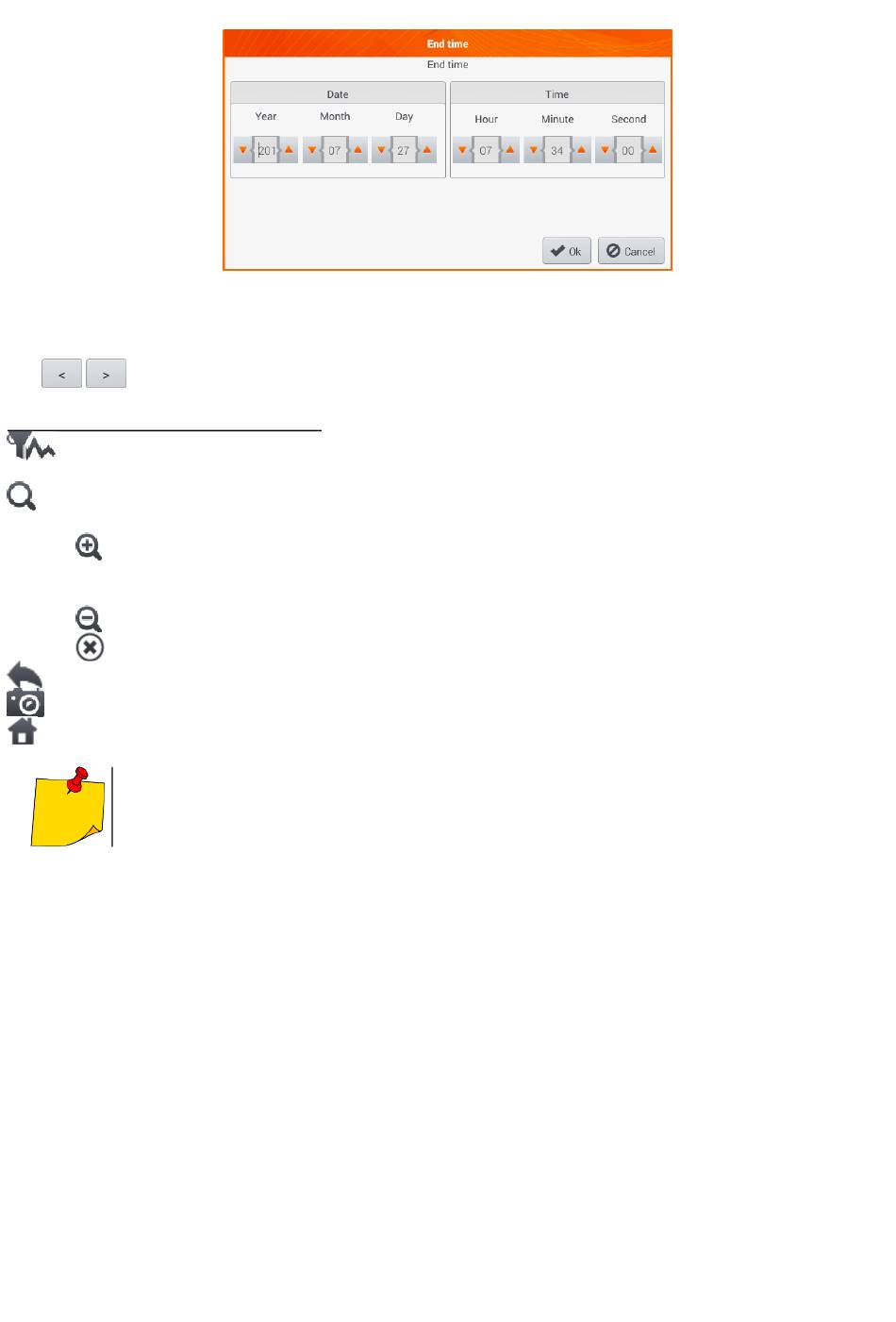

Fig. 5.22 Setzen des Endes des Analysebereiches
