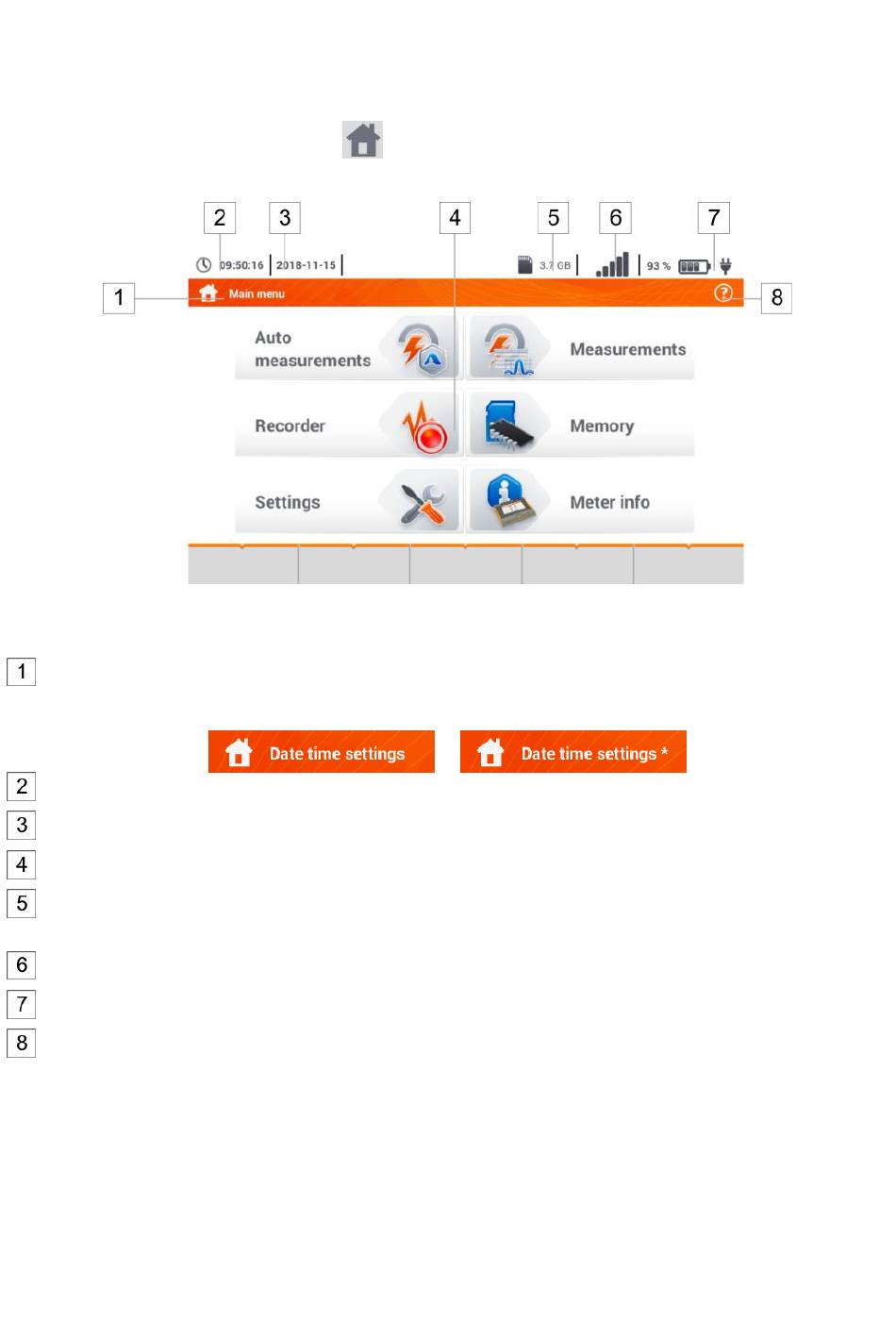

Darstellung des Hauptmenüs:
•
nach dem Einschalten des Prüfgerätes
•
zu jeder Zeit, nachdem das
Rekorder Menü)
Bezeichnung des aktiven Menüs
Wurde eine Änderung eins entsprechenden Menüs noch nicht gespeichert, wird ein * Symbol in
der Kopfzeile des Menüs angezeigt.
Zeit
Datum
Hauptfenster
Freier Speicher der Speicherkarte
Ist keine Karte eingelegt, ist diese Symbol durchgestrichen
WLAN Signalstärke
Batterieladezustandsanzeige
Aktives Hilfemenü
•
Bildliche Darstellung der Anschlussdiagramme
•
Erklärung der Symbole
Durch die Auswahl eines der im Hauptmenü dargestellten Symbole, gelangen Sie direkt in eines der
folgenden Untermenüs:
•
Recorder – Messen von elektrischen Parametern der zu testenden Installation. Die detail-
lierte Beschreibung des Rekorders finden Sie in Abschnitt 4.2
•
Einstellungen – Einstellungen zu den Hauptfunktionen und Parametern
8
2
Fig. 2.1 Elemente des Hauptmenüs
