Tastsystemfunktionen in der Betriebsart Manuell (#17 / #1-05-1) | Grundlagen

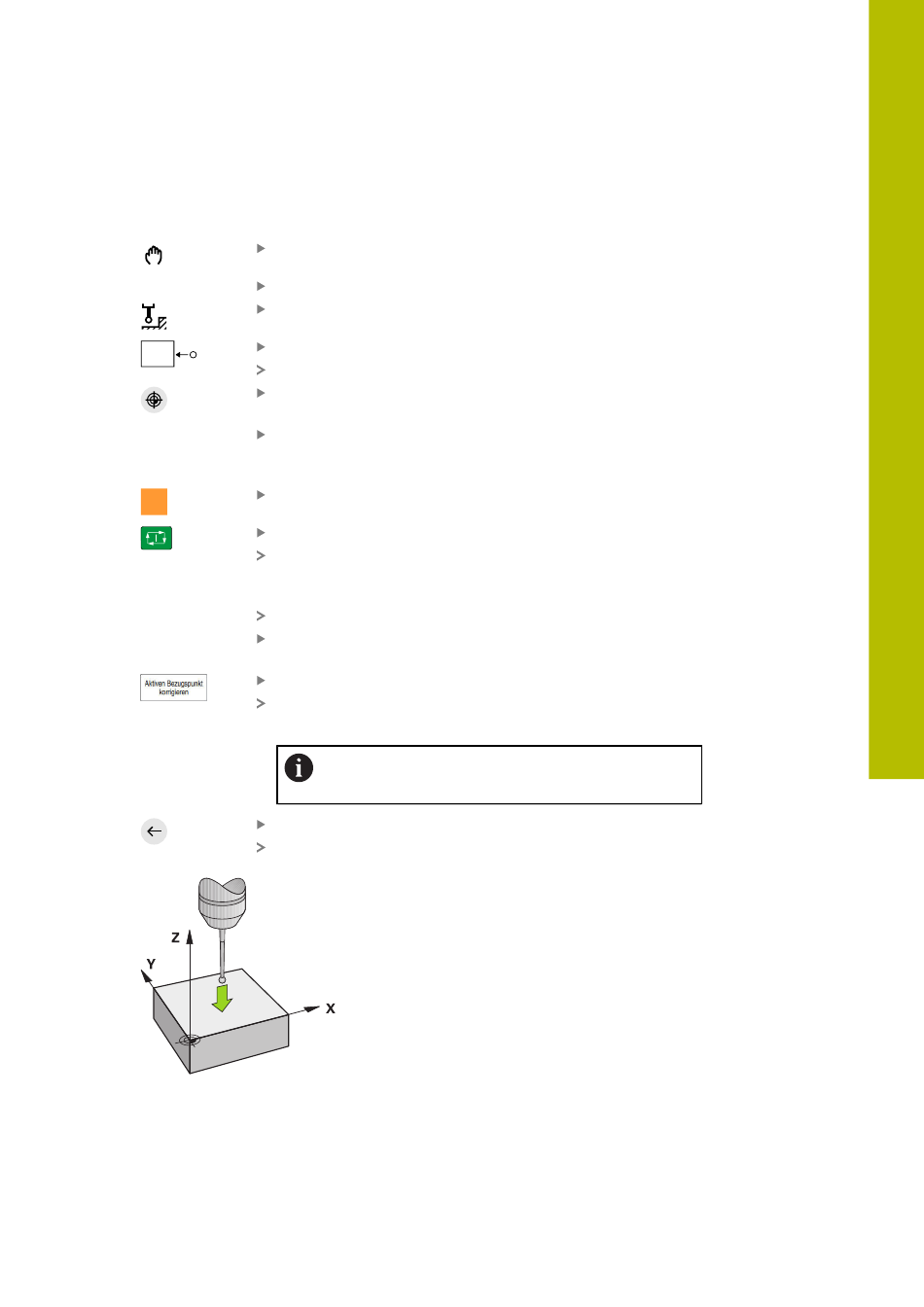

16.1.1 Bezugspunkt in einer Linearachse setzen
Sie tasten den Bezugspunkt in einer beliebigen Achse wie folgt an:
Z-
HEIDENHAIN | TNC7 basic | Benutzerhandbuch Einrichten und Abarbeiten | 09/2024
Betriebsart Manuell wählen
Werkstück-Tastsystem als Werkzeug aufrufen
Anwendung Einrichten wählen
Tastsystemfunktion Position (POS) wählen
Die Steuerung öffnet die Tastsystemfunktion Position (POS).
Ggf. Werte des aktiven Bezugspunkts kontrollieren oder
anderen Bezugspunkt wählen
Werkstück-Tastsystem mithilfe der Achstasten an
gewünschter Antastposition positionieren, z. B. über dem
Werkstück im Arbeitsraum
Antastrichtung wählen, z. B. Z–
Taste NC-Start drücken
Die Steuerung führt den Antastvorgang aus und zieht das
Werkstück-Tastsystem anschließend automatisch zum
Startpunkt zurück.
Die Steuerung zeigt die Messergebnisse.
Im Bereich Sollwert neuen Bezugspunkt der angetasteten
Achse eingeben, z. B. 1
Aktiven Bezugspunkt korrigieren wählen
Die Steuerung trägt den definierten Sollwert in der
Bezugspunkttabelle ein.
Mithilfe der Antastfunktion Position (POS) können
Sie bis zu drei Achsen antasten.
Antasten beenden wählen
Die Steuerung schließt die Antastfunktion Position (POS).
