Beratung: Um das Einführen der Drähte in die Schiene zu erleichtern, kleben Sie etwas
Isolierband um die Drähte. Dies hilft Ihnen, sie beim Einsetzen in die Leiste zusammenzuhalten.
5. Lösen Sie die Befestigungsschrauben und die Unterlegscheibe von der Oberseite des
Motorgehäuses. Entfernen Sie die Stangenstifte (falls Sie dies noch nicht getan haben).
Stecken Sie die Rosette durch die Stange.
6. Führen Sie die Kabel durch die Stange und ziehen Sie die überschüssigen Kabel von der
Oberseite der Stange ab, um sie festzuziehen.
7. Platzieren Sie die Stange im Motorgehäuse und setzen Sie die zuvor entfernten Stifte
ein. Ziehen Sie die Stellschrauben und Unterlegscheiben fest.
8. Senken Sie die Haube in Richtung Motorgehäuse ab.

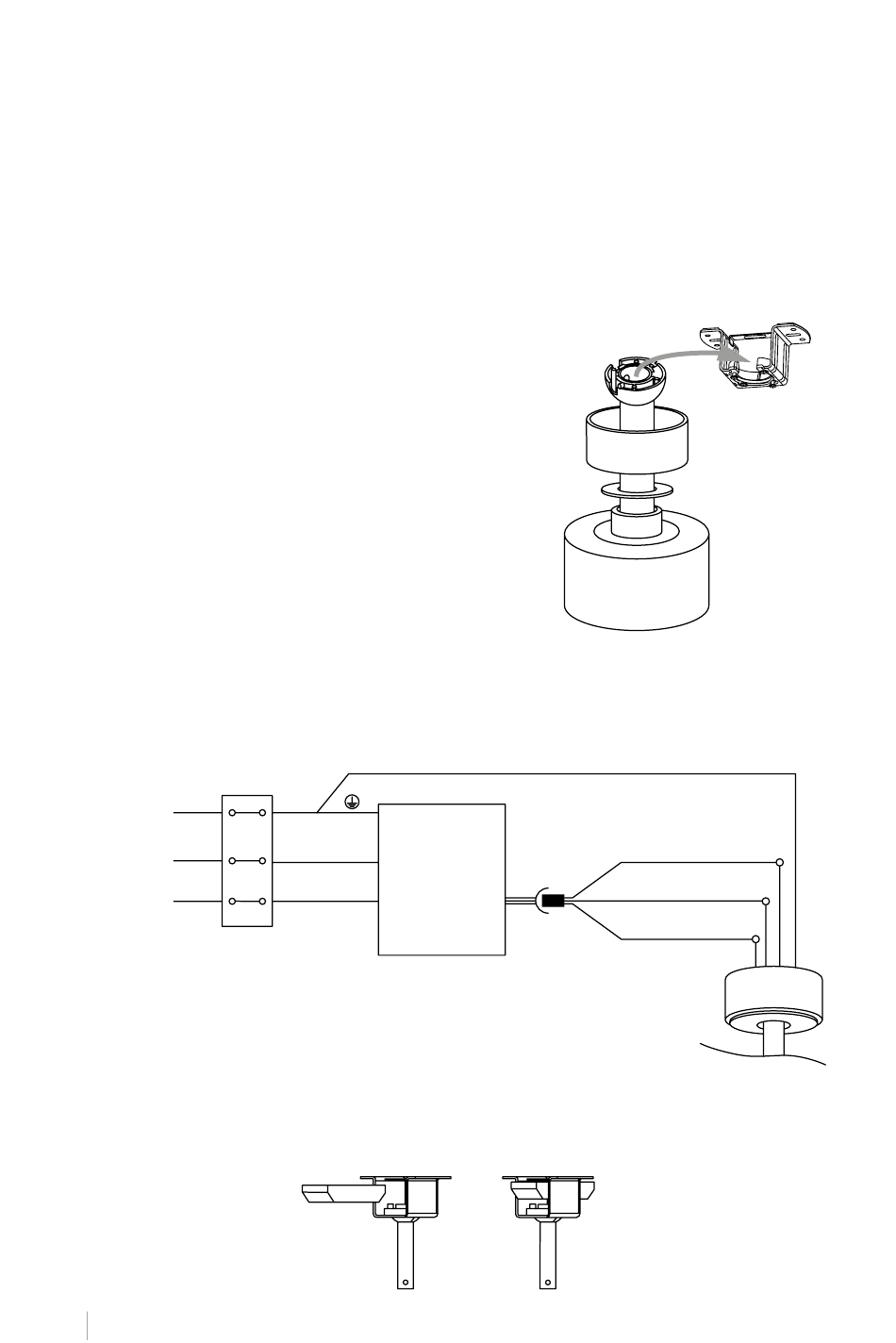

SC H ALTE N SI E D E N VE NT I L ATO R AUS
• Sobald die Stange am Lüftermotor montiert ist,
setzen Sie die Kugelkupplung in die an der Decke
installierte Montagehalterung ein.
V E RK AB E LUN GSANSCH LUS S
Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln ge-
mäß den Farbmarkierungen her. Stellen Sie sicher, dass die Verbindung fest ist.
Boden
einnehmen
L
N
FE RN B E D I E NUNGSA NSC H LU S S
Setzen Sie die Fernbedienung wie in der Abbildung gezeigt in die Halterung ein.
D EUT SCH
62
L-Eingang
(schwarz)
Empfänger
Fernsteuerung
Eingang N
(weiß)
Masse (grün/gelb)
DC-L-Motor (grau)
DC-L-Motor (rosa)
DC-L-Motor (rot)
