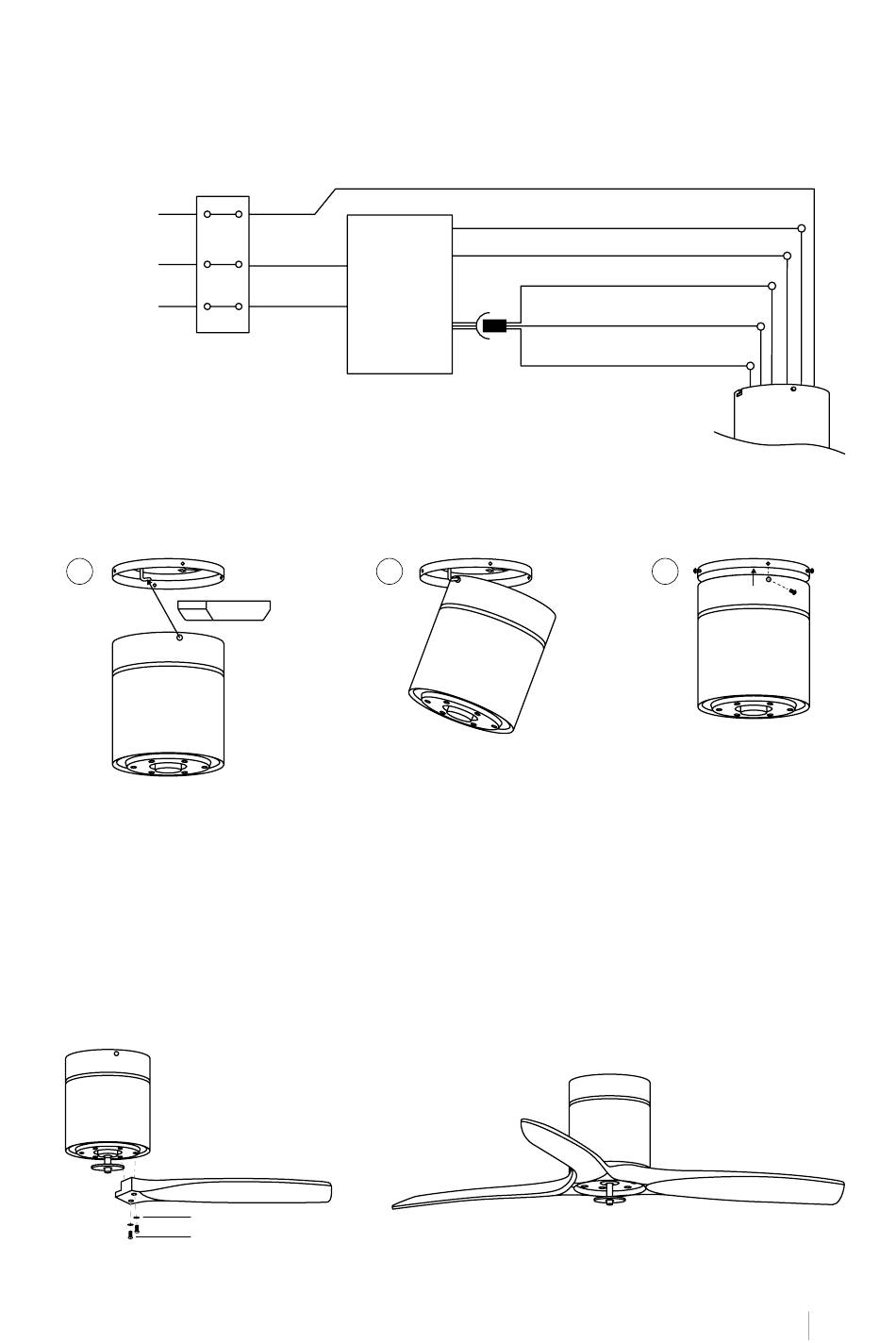

B E DR AD IN GSVE RB I NDI NG
Maak de verbinding tussen de draden van de ontvanger en de draden van de ventilatormotor
volgens de kleuraanduidingen. Zorg ervoor dat de verbinding goed vastzit.
Aarding
L
N
O NT VAN G E R PL A AT SI NG
1
1. Plaats de aandrijving in het motorlichaam.
2. Haak de motorbehuizing aan de linkerhaak van de carrosseriesteun en leid de bedrading
zo dat deze niet bekneld raakt.
3. Plaats het motorlichaam zo dat de gaten passen en schroef vervolgens de 4 schroeven van
de carrosseriebeugel op het motorlichaam.
Opmerking: Zorg ervoor dat de motorbehuizing perfect aan het plafond is geïnstalleerd.
ME SMO NTAG E
Wasmachine
Bladschroef
L-ingang
(zwart)
Ontvanger
afstandsbediening
Ingang N
(wit)
2
Aarding (groen / geel)
Neutraal N (wit)
Licht L (blauw)
DC-motor L (grijs)
DC-motor L (roze)
DC-motor L (rood)
3
NE D E RL ANDS
