5 Elektrischer Anschluss
3. Das Anschlusskabel an den 3‑poligen Stecker anschließen:
• Benötigte Leitereinführungen des Steckers mit einem Schraubendreher entriegeln.
• Adern in die Leitereinführungen stecken. Dabei Zuordnung der notierten Aderfarben zu der
Pin-Belegung des Moduls beachten.
4. Den 3‑poligen Stecker an den Anschluss „Multifunktionsrelais" des Moduls anschließen. Dabei
die Pin‑Belegung beachten.

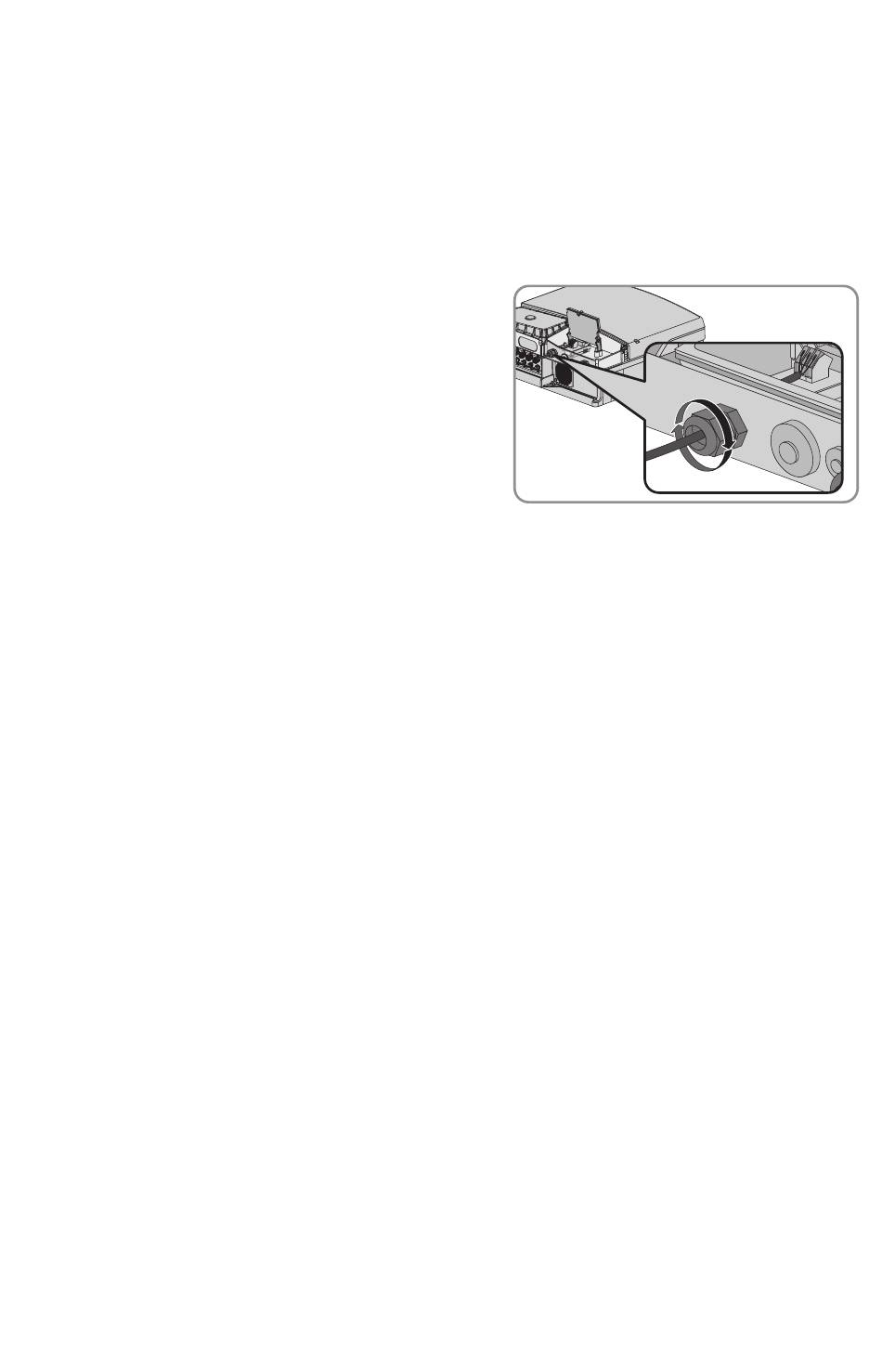

5. Überwurfmutter der Kabelverschraubung handfest
auf die Kabelverschraubung schrauben.
Dabei sicherstellen, dass das Kabel fest sitzt.
6. Display herunterklappen und Schraube handfest festdrehen.
7. Den Wechselrichter schließen und in Betrieb nehmen (siehe Anleitung des Wechselrichters).
8. Über ein Kommunikationsprodukt die Betriebsart des Multifunktionsrelais einstellen (siehe
Anleitung des Kommunikationsprodukts).
9. Wenn vorhanden, externe Versorgungsspannung des Multifunktionsrelais einschalten.
26
PCONTROLMOD-IA-IDE122510
SMA Solar Technology AG
Installationsanleitung
