5 Elektrischer Anschluss
Schaltzustand des Netzrelais melden
Das Multifunktionsrelais kann ein Signal an den Netzbetreiber auslösen, sobald sich der erste
Wechselrichter mit dem öffentlichen Stromnetz verbindet. Dazu müssen Sie die Multifunktionsrelais
aller angeschlossenen Wechselrichter parallel schalten.
Wechselrichter 1:
Netzrelais
geschlossen
Wechselrichter 2:
Netzrelais
geöffnet
Wechselrichter n:
Netzrelais
geöffnet

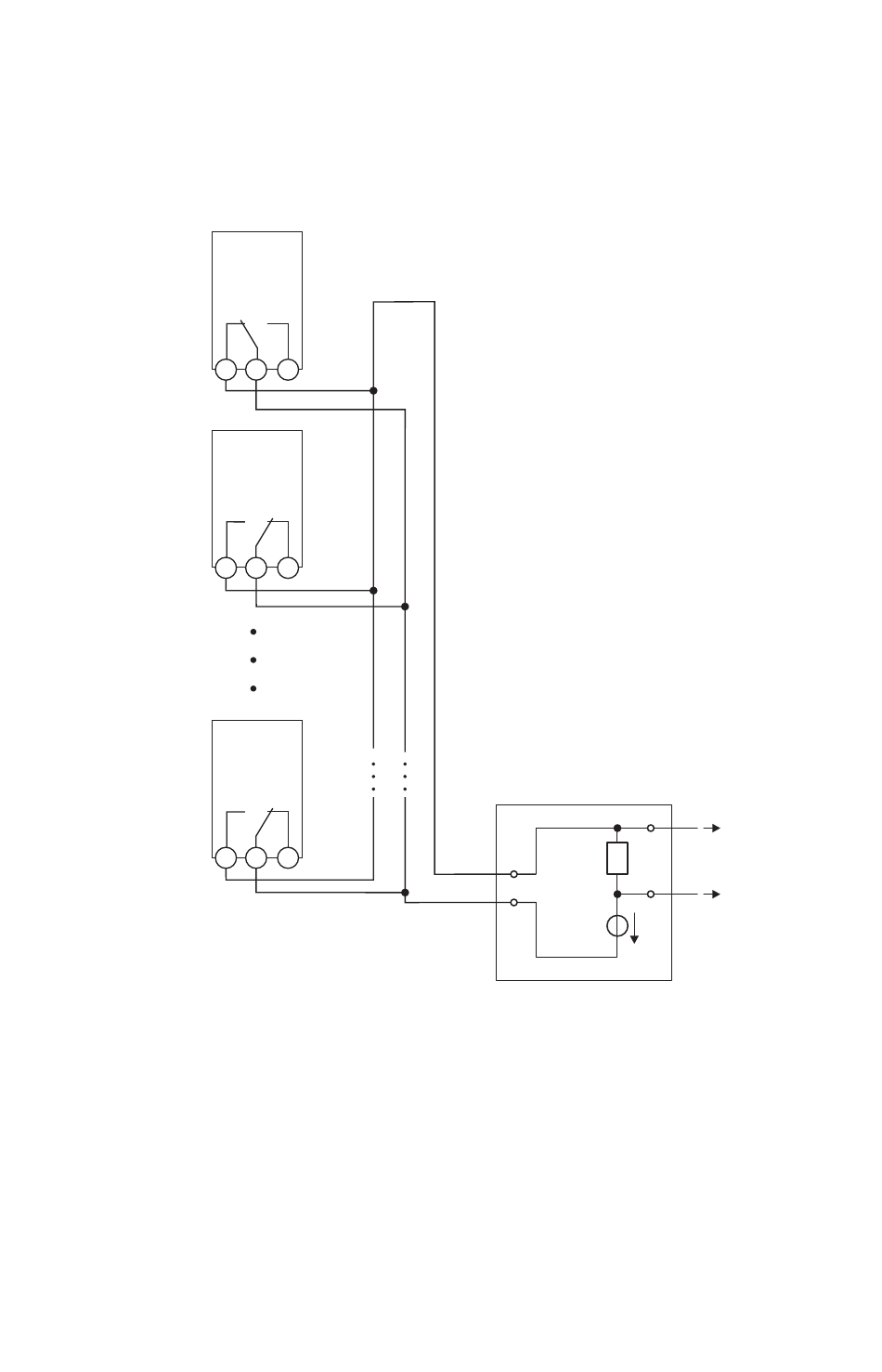

Abbildung 8: Anschlussplan für die Meldung des Schaltzustands des Netzrelais (Beispiel)
24
PCONTROLMOD-IA-IDE122510
B
F
1
2
3
B
F
1
2
3
B
F
1
2
3
SMA Solar Technology AG
1 kΩ
12V
DC
Installationsanleitung
Signal an
Netzbetreiber
