5 Elektrischer Anschluss
5.5 Kabeldurchführung am Wechselrichter vorbereiten
Je nach Anschlussvariante müssen Sie 1 oder 2 Kabeldurchführungen vorbereiten.

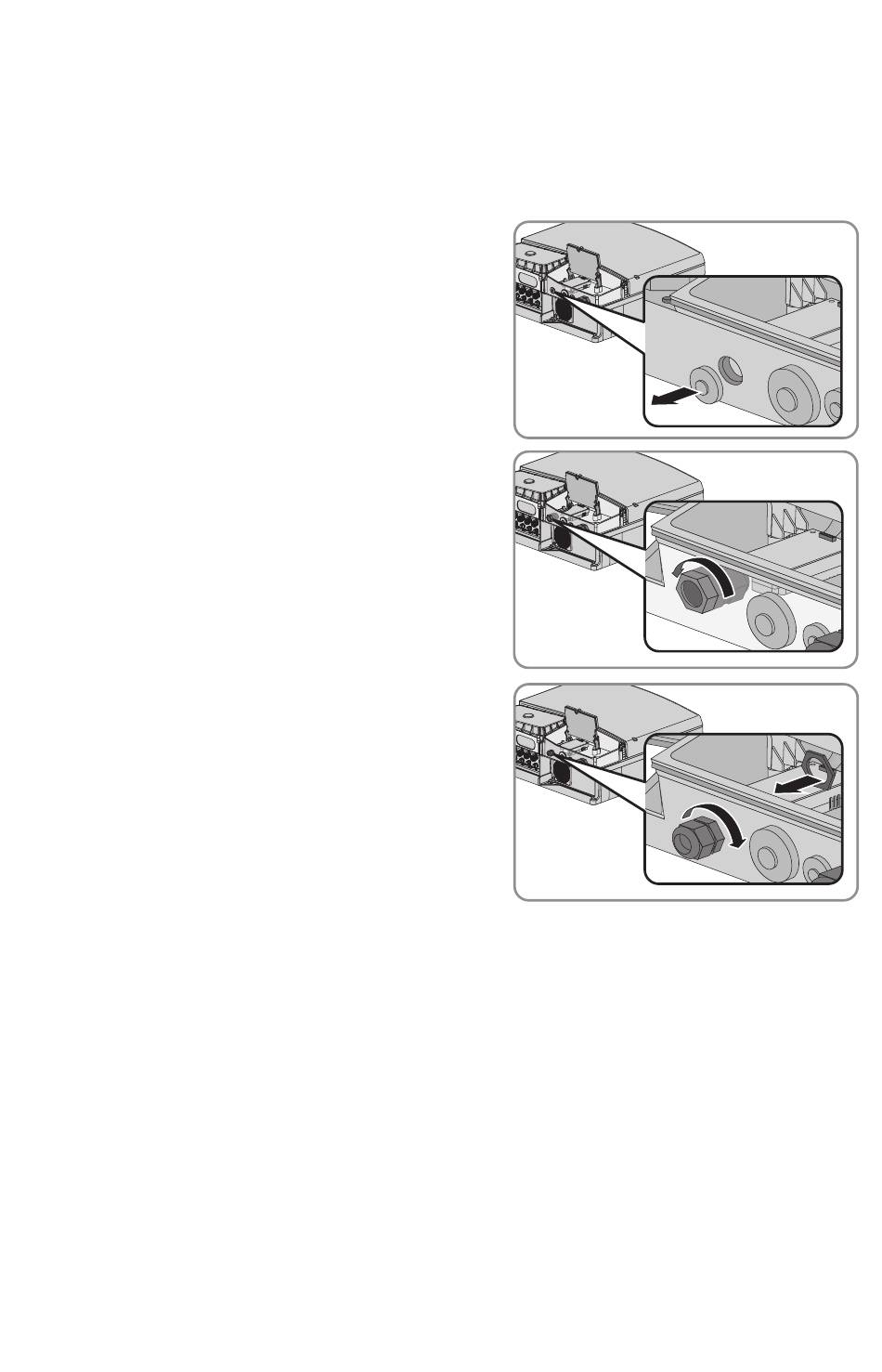

1. Kabelverschraubungen vorbereiten:
• Wenn die Gehäuseöffnung des Wechselrichters
mit einem Blindstopfen verschlossen ist, den
Blindstopfen aus der Gehäuseöffnung drücken.
• Wenn die Gehäuseöffnung des Wechselrichters
mit einer umgekehrt eingebauten
Kabelverschraubung verschlossen ist, äußere
Gegenmutter losdrehen und
Kabelverschraubung entnehmen.
2. Kabelverschraubung von außen einsetzen und mit
der Gegenmutter von innen festschrauben.
3. Wenn 2 Kabel durch die Kabelverschraubung geführt werden müssen, einfache Kabeltülle
herausdrücken und durch 2-Loch-Kabeltülle ersetzen.
5.6 Anschlusskabel für Anschluss an mehrpolige Stecker
vorbereiten
Die Anschlusskabel bereiten Sie immer nach folgendem Vorgehen für den Anschluss an die
mehrpoligen Stecker vor.
1. An dem Ende des Anschlusskabels, das an den mehrpoligen Stecker angeschlossen werden
soll, 4 cm Kabelmantel entfernen.
2. Die nicht benötigten Adern bis zum Kabelmantel kürzen.
3. Die Adern 6 mm abisolieren.
16
PCONTROLMOD-IA-IDE122510
SMA Solar Technology AG
Installationsanleitung
