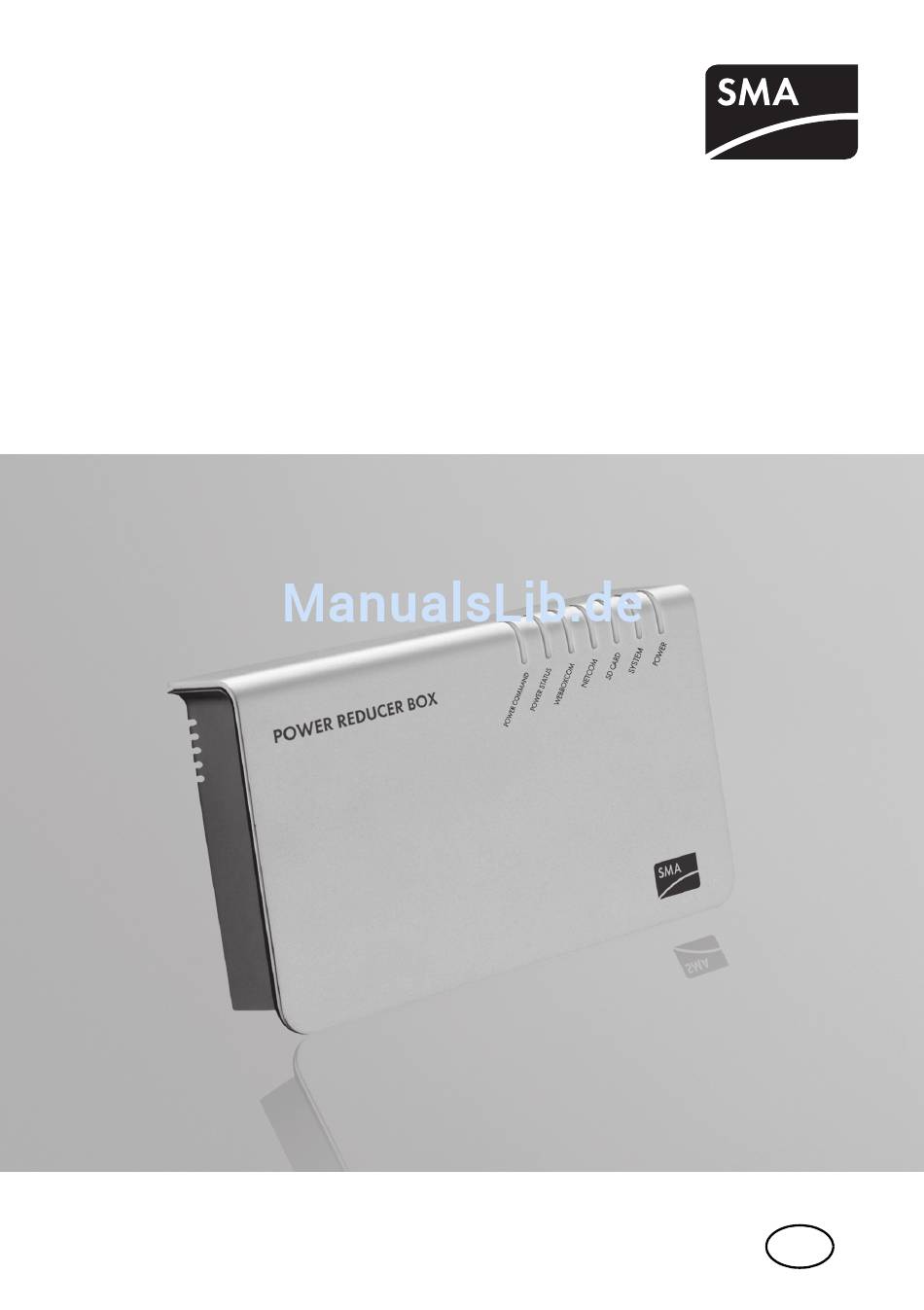

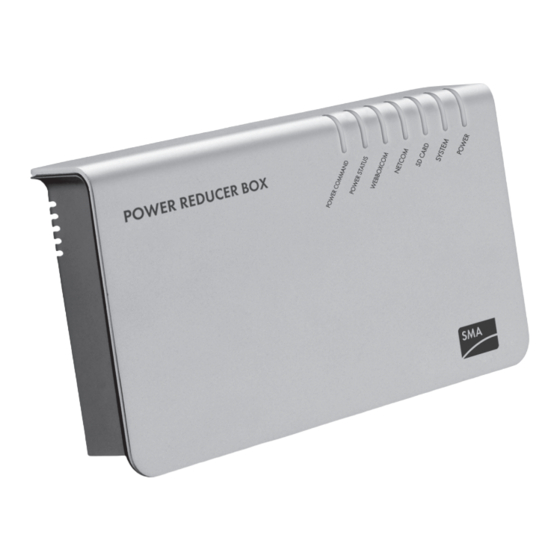

- Seite 1 Gerät zur Leistungssteuerung von PV‑Anlagen POWER REDUCER BOX Bedienungsanleitung REDUCERBOX-BA-BDE121015 | 98-0011215 | Version 1.5...
-
Seite 3: Inhaltsverzeichnis
Lieferumfang ........12 Power Reducer Box identifizieren ..... . . 13 Montage . - Seite 4 Power Reducer Box ein- und ausschalten ... . 29 Power Reducer Box einschalten ......29 Power Reducer Box ausschalten .
- Seite 5 12.3 Power Reducer Box entsorgen ......55 Fehlersuche ........56 13.1...
- Seite 6 Technische Daten ....... . 67 14.1 Power Reducer Box........67 14.2 Steckernetzteil (CINCON, TRG30R 120) .
-
Seite 7: Hinweise Zu Dieser Anleitung
SMA Solar Technology AG Hinweise zu dieser Anleitung Hinweise zu dieser Anleitung Diese Anleitung beschreibt die Installation, Montage und Inbetriebnahme der Power Reducer Box. Bewahren Sie die Anleitung jederzeit zugänglich auf. 1.1 Gültigkeitsbereich Diese Anleitung gilt ab Firmware-Version 1.6.0. 1.2 Zielgruppe Diese Anleitung ist für ausgebildete Elektrofachkräfte und den Bediener. Einige in dieser Anleitung beschriebenen Tätigkeiten dürfen nur ausgebildete Elektrofachkräfte ausführen. -
Seite 8: Sicherheit
Ereignisse auf eine SD-Karte zu speichern oder Ereignisse über die Benutzeroberfläche herunterzuladen. Die Power Reducer Box sendet die Ereignisdaten an das Sunny Portal. Das Sunny Portal kann die gesendeten Daten darstellen und bei vorgenommener Leistungsbegrenzung per E-Mail daüber informieren. -
Seite 9: Funktionsübersicht Der Power Reducer Box
Die Sunny WebBox mit Bluetooth Wireless Technology wird von der Power Reducer Box nicht unterstützt. Eine aktuelle Auflistung der von der Power Reducer Box unterstützten Wechselrichter erhalten Sie auf der Benutzeroberfläche der Power Reducer Box („Zustandskonfiguration > Kompatibilitätsliste“) oder im Downloadbereich von www.SMA.de. -
Seite 10: Blindleistungsvorgabe Bei Wirkleistungsabgabe
– fester Verschiebungsfaktor cos Phi (statische Vorgabe). – feste Blindleistung in % der maximal möglichen Blindleistung (statische Vorgabe). Die Power Reducer Box ist nur zur Verwendung mit originalem Zubehör der SMA Solar Technology AG oder mit von der SMA Solar Technology AG empfohlenem Zubehör geeignet. - Seite 11 Kein DHCP Modus bei den registrierten Sunny WebBoxen Bei wechselnden IP-Adressen der Sunny WebBoxen (z. B. in DHCP-Netzwerken) funktioniert die Power Reducer Box nicht ordnungsgemäß. Stellen Sie alle von der Power Reducer Box zu registrierenden Sunny WebBoxen auf statische IP-Adressen um.
-
Seite 12: Auspacken
Auspacken SMA Solar Technology AG Auspacken 3.1 Lieferumfang Kontrollieren Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Händler in Verbindung. Abbildung 2: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung Power Reducer Box... -
Seite 13: Power Reducer Box Identifizieren
Typenschildes identifizieren. Das Typenschild befindet sich auf der Unterseite des Gehäuses. Es enthält Informationen über die spezifischen Kenndaten des Gerätes, Seriennummer, Version und MAC-Adresse. Firmware-Version Die Firmware-Version finden Sie auf der Benutzeroberfläche der Power Reducer Box in der linken unteren Ecke. Bedienungsanleitung REDUCERBOX-BA-BDE121015... -
Seite 14: Montage
• Verlegen Sie die Kabel so, dass sich die Kabel nicht durch ihr Eigengewicht lösen können. • Decken Sie die Power Reducer Box nicht ab. Dies kann zu Wärmestau im Gerät führen. • Sie können die Power Reducer Box gemeinsam mit der erforderlichen Netzwerktechnik (z. -
Seite 15: Power Reducer Box An Wand Montieren
6. Power Reducer Box an Schrauben aufhängen. 4.3 Power Reducer Box auf Hutschiene montieren 1. Power Reducer Box mit beiden unteren Halterungen in die untere Kante der Hutschiene einhaken. 2. Power Reducer Box nach oben drücken und die Hutschiene in die oberen Halterungen einrasten lassen. Bedienungsanleitung REDUCERBOX-BA-BDE121015... -
Seite 16: Anschluss
Anschluss SMA Solar Technology AG Anschluss 5.1 Übersicht über Anschlussbereich Abbildung 3: Anschlussbereich Position Bezeichnung Anschluss für das Steckernetzteil AUXCOM für den Anschluss an den Rundsteuerempfänger Ethernet-Anschluss SD‑Karten‑Slot Alle weiteren Anschlüsse der Power Reducer Box sind ohne Funktion. REDUCERBOX-BA-BDE121015 Bedienungsanleitung... -
Seite 17: Power Reducer Box An Rundsteuerempfänger Anschließen
Lebensgefahr durch Stromschlag bei Falschanschluss des Kabels der Power Reducer Box an den Rundsteuerempfänger. Bei Falschanschluss des Kabels der Power Reducer Box kann Netzspannung am Gehäuse der Power Reducer Box anliegen. • Adern des Kabels der Power Reducer Box nicht an Phasen des Rundsteuerempfängers anschließen. -
Seite 18: Beschreibung
Spannungsversorgung weiß Relaiskontakt 1 braun Relaiskontakt 2 grün Relaiskontakt 3 gelb Relaiskontakt 4 * DIN 47100 ohne Farbwiederholung 2. 7-poligen Stecker in den AUXCOM-Anschluss der Power Reducer Box stecken. ☑ Die Power Reducer Box ist an den Rundsteuerempfänger angeschlossen. REDUCERBOX-BA-BDE121015 Bedienungsanleitung... -
Seite 19: Anschlusskabel Verlängern
SMA Solar Technology AG Anschluss 5.3 Anschlusskabel verlängern Falls die Länge des vorkonfektionierten Kabels nicht für den Anschluss der Power Reducer Box an den Rundsteuerempfänger ausreicht, kann ein längeres Kabel an den mitgelieferten Stecker angeschlossen und verwendet werden. Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten): ☐... -
Seite 20: Power Reducer Box In Lokales Netzwerk Integrieren
4 Power Reducer Box auf lokale Netzwerkeinstellungen einstellen Kapitel 6.5 5 Computer wieder auf vorherige Netzwerkeinstellungen einstellen Kapitel 6.6 6 Power Reducer Box an das lokale Netzwerk anschließen Kapitel 6.7 6.2 Power Reducer Box an Computer anschließen 1. Die Power Reducer Box mit dem blauen Ethernet‑Kabel (Crossover-Kabel) an den... -
Seite 21: Computer Auf Standard-Netzwerkeinstellungen Der Power Reducer Box Einstellen
3. Im Suchfeld „ncpa.cpl“ eingeben und die Eingabetaste drücken. ☑ Das Fenster „Netzwerkverbindungen“ öffnet sich. 4. Doppelklick auf die LAN-Verbindung, über die die Power Reducer Box mit dem Computer verbunden ist. – Wenn Windows mehrere LAN-Verbindungen anzeigt, sind wahrscheinlich mehrere Netzwerkanschlüsse im Computer eingebaut. - Seite 22 – Wenn die Felder „Standardgateway“, „Bevorzugter DNS‑Server“ und „Alternativer DNS‑Server“ Einträge enthalten, diese Einträge löschen. 9. [OK] wählen. 10. Im Fenster „Eigenschaften von LAN-Verbindung“ [OK] wählen. ☑ Der Computer ist auf die Netzwerkeinstellungen der Power Reducer Box eingestellt. REDUCERBOX-BA-BDE121015 Bedienungsanleitung...
-
Seite 23: Windows Xp, Windows 2000
6.3.2 Windows XP, Windows 2000 1. Computer starten. 2. In Windows „Start > Einstellungen > Netzwerkverbindungen“ wählen. 3. Doppelklick auf die LAN-Verbindung, über die die Power Reducer Box mit dem Computer verbunden ist. – Wenn Windows mehrere LAN-Verbindungen anzeigt, sind wahrscheinlich mehrere Netzwerkanschlüsse im Computer eingebaut. - Seite 24 ☑ Das Fenster „Eigenschaften von Internetprotokoll (TCP/IP)“ öffnet sich. 6. Vorhandene Netzwerkeinstellungen des Fensters „Eigenschaften von Internetprotokoll (TCP/IP)“ notieren. Dadurch können Sie den Computer nach der Konfiguration der Power Reducer Box wieder auf die vorherigen Netzwerkeinstellungen einstellen. 7. Feld „Folgende IP-Adresse verwenden:“ aktivieren.
-
Seite 25: Proxy-Ausnahmeregel Im Internet Explorer Einrichten
• Bei DHCP vergibt der DHCP‑Server (in der Regel der Router, ein Switch kann dies nicht) automatisch eine IP‑Adresse an die Power Reducer Box. • Wenn das Netzwerk ohne DHCP‑Server arbeitet, müssen Sie der Power Reducer Box eine feste IP‑Adresse zuweisen. -
Seite 26: Statische Netzwerkeinstellungen Zuweisen
10.100.2.1 Subnetzmaske: 255.0.0.0 Port: 1. Auf der Startseite der Power Reducer Box als „Installateur“ anmelden (Siehe Kapitel 8.1 „An Power Reducer Box anmelden“ (Seite 30)). ☑ Die Seite „Anlagenübersicht“ öffnet sich. 2. Im Hauptmenü die Schaltfläche für „Netzwerk- und Systemeinstellungen“ wählen. 3. Unter „Netzwerkeinstellungen“ folgende Einstellungen vornehmen: –... -
Seite 27: Computer Wieder Auf Vorherige Netzwerkeinstellungen Einstellen
• In Ihrem lokalen Netzwerk befindet sich ein aktiver DHCP-Server DHCP-Nutzung Bevor Sie die Power Reducer Box auf DHCP umstellen, prüfen Sie, ob Ihr DHCP-Server die „Lease-Zeit“ (= Ausleihzeit) der vergebenen IP‑Adresse verlängern kann. Wenn der DHCP‑Server nach Ablauf der „Lease‑Zeit“ eine neue IP‑Adresse vergibt, rät SMA Solar Technology AG von der Verwendung des DHCP-Servers ab. -
Seite 28: Power Reducer Box An Das Lokale Netzwerk Anschließen
SMA Solar Technology AG 6.7 Power Reducer Box an das lokale Netzwerk anschließen Die Power Reducer Box hat einen eingebauten Netzwerkanschluss. Mit diesem kann sie an jedes Ethernet-Netzwerk angeschlossen werden. Der Anschluss unterstützt sowohl Ethernet als auch Fast Ethernet-Netzwerke (10/100 Mbit/s). Die Umschaltung der Geschwindigkeit erfolgt automatisch, abhängig vom angeschlossenen Switch, Router oder Computer. -
Seite 29: Power Reducer Box Ein- Und Ausschalten
Wenn Sie die Power Reducer Box ausschalten, während Daten auf der SD-Karte gespeichert werden, können Daten auf der SD‑Karte verloren gehen. • Power Reducer Box nicht ausschalten, wenn die LED „SD CARD“ orange oder grün blinkt (siehe Kapitel 13.1). • Das Steckernetzteil aus der Steckdose ziehen. -
Seite 30: Bedienung
Position Bezeichnung Gerätestatus Sprachauswahl Loginbereich Seriennummer und Software-Version Letzte Aktualisierung des Seiteninhalts Um Änderungen an den Einstellungen der Power Reducer Box vorzunehmen, müssen Sie sich anmelden. Die Power Reducer Box unterscheidet zwischen drei Benutzergruppen: • Benutzer • Installateur • Service Benutzergruppe Service Die Benutzergruppe Service ist ausschließlich SMA Service-Mitarbeitern vorbehalten. - Seite 31 1111 1. Im Browser die IP-Adresse Ihrer Power Reducer Box eingeben. ☑ Die Anmeldeseite der Power Reducer Box öffnet sich. Wird die Anmeldeseite nicht geöffnet, prüfen Sie den elektrischen Anschluss (Seite 16) und die Netzwerk-Konfiguration (Seite 25). 2. Im Feld „Sprache“ die gewünschte Sprache wählen.
-
Seite 32: Led Übersicht
Bedienung SMA Solar Technology AG 8.2 LED Übersicht Abbildung 6: LED Übersicht Beschriftung Bedeutung POWER COMMAND Gültigkeit der Vorgabe POWER STATUS Zustand der Leistungsbegrenzung WEBBOXCOM Kommunikation zur Sunny WebBox NETCOM Aktivität auf dem Ethernet-Netzwerk SD CARD Status der SD-Karte SYSTEM Betriebsbereitschaft POWER... -
Seite 33: Übersicht Über Benutzeroberfläche
SMA Solar Technology AG Bedienung 8.3 Übersicht über Benutzeroberfläche Sie können die Power Reducer Box über die Benutzeroberfläche bedienen. Die folgende Abbildung zeigt die Aufteilung der Weboberfläche. Abbildung 7: Startseite der Benutzeroberfläche Position Bezeichnung Hauptmenü Kontextmenü Inhaltsbereich 8.3.1 Hauptmenü Schaltfläche Bezeichnung Funktion Status Diese Schaltfläche öffnet die Seite „Status“... -
Seite 34: Kontextmenü
Der Betriebsmodus zeigt an, welche Vorgabe die Power Reducer Box aktuell umsetzt. Vorgabe (Soll) Die Vorgabe (Soll) zeigt an, welche Werte in der Power Reducer Box für die Vorgabe konfiguriert wurden. Vorgabe (Ist) Die Vorgabe (Ist) zeigt an, welche Werte aktuell umgesetzt werden. -
Seite 35: Gerätestatus Aktualisieren
SMA Solar Technology AG Bedienung Im unteren Bereich sind alle in der Power Reducer Box registrierten Sunny WebBoxen mit ihrem aktuellen Kommunikationsstatus aufgelistet. Eine Sunny WebBox kann folgenden Status besitzen: Symbol Status Beschreibung Die Kommunikation zwischen der Power Reducer Box und Sunny WebBox funktioniert ordnungsgemäß. -
Seite 36: Ereignisse
SMA Solar Technology AG 8.4 Ereignisse Auf der Seite „Ereignisse“ werden alle Ereignisse der Power Reducer Box, wie z. B. Zustandswechsel oder Fehler bei der Kommunikation, protokolliert und angezeigt. Alle Ereignisse werden im internen Speicher gespeichert. Hat der interne Speicher seine Kapazität erreicht, werden die ältesten Ereignisse überschrieben. -
Seite 37: Ereignisse Auf Sd-Karte Speichern
Datenverlust bei vorzeitigem Entnehmen der SD-Karte Wenn Sie die SD-Karte entnehmen, bevor der Schreibvorgang abgeschlossen ist, startet die Power Reducer Box neu. Dadurch können Daten auf der SD‑Karte verloren gehen. • SD‑Karte nicht entnehmen, wenn die LED „SD CARD“ orange oder grün blinkt. -
Seite 38: Sunny Webbox-Registrierung In Der Power Reducer Box
Sunny WebBox Registrierung, wenn eine Wirkleistungsbegrenzung (< 100%) oder Blindleistungsvorgabe aktiv ist. 8.5.1 Sunny WebBox registrieren Alle Sunny WebBoxen, die mit der Power Reducer Box gesteuert werden sollen, müssen über die Benutzeroberfläche erfasst werden. Die Sunny WebBoxen dürfen nicht im DHCP Modus betrieben werden. -
Seite 39: Sunny Webbox Bearbeiten / Löschen
SMA Solar Technology AG Bedienung 8.5.2 Sunny WebBox bearbeiten / löschen Schaltfläche Bezeichnung Funktion Bearbeiten Ermöglicht das Bearbeiten der Sunny WebBox-Registrierung. Entfernen Entfernt eine registrierte Sunny WebBox aus der Power Reducer Box. Sunny WebBox bearbeiten 1. Im Kontextmenü „Sunny WebBox Registrierung“ wählen. -
Seite 40: Sunny Portal
SMA Solar Technology AG 8.6 Sunny Portal 8.6.1 Informationen zum Sunny Portal Die Power Reducer Box kann Daten an das Internetportal Sunny Portal senden. Zu diesen Daten gehören z. B. Statusinformationen, Systemzustände und Ereignisse. Die gesendeten Daten werden im Sunny Portal grafisch aufbereitet angezeigt. -
Seite 41: Registrierte Power Reducer Box Im Sunny Portal Aus Anlage Löschen
8.6.3 Registrierte Power Reducer Box im Sunny Portal aus Anlage löschen In folgenden Fällen müssen Sie eine registrierte Power Reducer Box im Sunny Portal aus einer Anlage löschen: • Sie haben bei der Registrierung der Power Reducer Box (siehe Kapitel 8.6.2) die falsche Anlage gewählt. -
Seite 42: Betriebsmodi Konfigurieren
Bedienung SMA Solar Technology AG 8.7 Betriebsmodi konfigurieren Die 4 digitalen Eingänge der Power Reducer Box (K1, K2, K3, K4) können bis zu 16 verschiedene Eingangszustände annehmen. Jeder Eingangszustand kann in Absprache mit dem zuständigen Netzbetreiber einem bestimmten Betriebsmodus zugeordnet werden. Wenn die Power Reducer Box eine Vorgabe des Netzbetreibers empfängt, nehmen die Eingänge der Power Reducer Box einen bestimmten Zustand an. - Seite 43 SMA Solar Technology AG Bedienung Abbildung 8: Seite „Zustandskonfiguration“ Bedienungsanleitung REDUCERBOX-BA-BDE121015...
-
Seite 44: Wirkleistungsbegrenzung Einstellen
3. Zeile des zu konfigurierenden Zustands in der Spalte „Zustand digitale Eingänge“ suchen. 4. In der Spalte „aktiv“ einen Haken beim zu konfigurierenden Zustand setzen. ☑ Der Zustand ist aktiv. Er wird von der Power Reducer Box nach dem Speichern ausgewertet. 5. In der Spalte „Betriebsmodus“ den Wert „Wirkleistungsbegrenzung“ des zu konfigurierenden Zustands wählen. -
Seite 45: Cos Phi-Vorgabe Einstellen
3. Zeile des zu konfigurierenden Zustands in der Spalte „Zustand digitale Eingänge“ suchen. 4. In der Spalte „aktiv“ einen Haken beim zu konfigurierenden Zustand setzen. ☑ Der Zustand ist aktiv und wird von der Power Reducer Box nach dem Speichern ausgewertet. -
Seite 46: Allgemeine Systemzustände Einstellen
Power Reducer Box in den Status „Zeitintervall bei konstanter Vorgabe“. Beispiel: Bei einer Eingabe von 60 Sekunden würde nach der Änderung der Vorgabe die Power Reducer Box alle 60 Sekunden einen Steuerbefehl mit dem veränderten Vorgabewert an die registrierten Sunny WebBoxen aussenden. -
Seite 47: Fallback
Vorgaben an die Sunny WebBoxen übermittelt, die möglicherweise nicht mehr aktuell sind: Wenn der „Fallback“ nicht aktiviert und nicht konfiguriert ist, behält die Power Reducer Box bei einem ungültigen Eingangszustand den Betriebsmodus des zuletzt gültigen Eingangszustands bei (z. B. - Seite 48 1. Als „Installateur“ an der Power Reducer Box anmelden. 2. Im Kontextmenü „Zustandskonfiguration“ wählen. 3. Im Bereich „Fallback“ im Feld „Zeit“ die Zeit eingeben, nach der die Power Reducer Box bei einem ungültigen Eingangszustand in den „Fallback“ fallen soll. Dabei ein Zeitintervall zwischen 1 Stunde und 99 Stunden eingeben.
- Seite 49 Der neu eingestellte Betriebsmodus ist Blindleistungsvorgabe, cos Phi-Vorgabe) gültig. für den „Fallback“ Wenn Sie die Power Reducer Box bei laufender Zeitmessung zurücksetzen oder die Power Reducer Box ausschalten (siehe Kapitel 7.2), wird die Zeitmessung fortgesetzt, sobald die Power Reducer Box wieder betriebsbereit ist. Bedienungsanleitung...
-
Seite 50: Einstellungen
Einstellungen SMA Solar Technology AG Einstellungen 9.1 Passwort einstellen Passwortsicherheit Um die Sicherheit zu erhöhen, achten Sie bei der Wahl des Passworts auf folgende Punkte: • Mindestens 8 Zeichen • Groß- und Kleinbuchstaben mischen • Ziffern und Sonderzeichen verwenden 1. Im Kontextmenü „Passworteinstellungen“ wählen. -
Seite 51: Datum Und Uhrzeit Einstellen
Anmeldung in Sunny Portal ist dafür nicht notwendig), Haken bei „Zeitsynchronisation“ setzen. Ein manuelles Eingeben des Datums und der Uhrzeit ist dann nicht notwendig. Beachten Sie, dass die Power Reducer Box über einen Internetzugang verfügen muss. 1. Im Hauptmenü „Netzwerk- und Systemeinstellungen“ wählen. -
Seite 52: Service-Funktionen
LEDs der Power Reducer ein rotes Lauflicht zeigen. Neustart der Power Reducer Box während des Updates Während des Updates startet die Power Reducer Box neu. Während des Neustarts setzt die Power Reducer Box keine Vorgaben um. Die vorgenommenen Einstellungen bleiben erhalten. -
Seite 53: Power Reducer Box Zurücksetzen
10.2 Power Reducer Box zurücksetzen Die Reset‑Taste befindet sich in einem kleinen Loch auf der Rückseite der Power Reducer Box. Abhängig davon, wie lange Sie die Reset-Taste drücken, führt die Power Reducer Box die in der folgenen Tabelle aufgelisteten Aktionen aus:... -
Seite 54: Wartung Und Pflege
Wartung und Pflege SMA Solar Technology AG 11 Wartung und Pflege 11.1 Wartung Führen Sie bei der Power Reducer Box regelmäßig eine Sichtprüfung auf äußerliche Beschädigung oder Verschmutzung durch. 11.2 Pflege ACHTUNG! Beschädigung des Geräts durch eindringende Flüssigkeit. Die Power Reducer Box ist nicht wasserdicht. Power Reducer Box vor Nässe schützen. -
Seite 55: Außerbetriebnahme
Gehäuse der Power Reducer Box von der Hutschiene abnehmen. Dazu die Power Reducer Box leicht nach oben drücken und die Oberkante nach vorne kippen. Wandmontage Gehäuse der Power Reducer Box von der Wand nehmen. Dazu die Power Reducer Box nach oben drücken und nach vorne wegnehmen. ☑ Die Power Reducer Box ist demontiert. -
Seite 56: Fehlersuche
Fehlersuche SMA Solar Technology AG 13 Fehlersuche Einige Maßnahmen zur Problembeseitigung dürfen ausschließlich durch eine ausgebildete Elektrofachkraft durchgeführt werden. Die Maßnahmen sind entsprechend gekennzeichnet. 13.1 Statusanzeige der LEDs Status Bedeutung Maßnahme POWER grün Eingangszustand ist gültig. keine COMMAND leuchtend Eingangszustand ist ungültig. - Seite 57 SYSTEM grün Die Power Reducer Box ist keine leuchtend betriebsbereit. orange Die Power Reducer Box bootet. keine leuchtend Systemfehler Steckernetzteil aus der Steckdose blinkend ziehen und nach ca. 1 Minute erneut in die Steckdose stecken. Nur ausgebildete Elektrofachkraft: Power Reducer Box zurücksetzen...
-
Seite 58: Bedeutung Der Leds Am Ethernet-Anschluss
Fehlersuche SMA Solar Technology AG Status Bedeutung Maßnahme POWER grün Die Power Reducer Box ist mit keine leuchtend Spannung versorgt. Die Power Reducer Box ist Spannungsversorgung prüfen. nicht mit Spannung versorgt. 13.2 Bedeutung der LEDs am Ethernet-Anschluss Position Zustand Funktion Link... -
Seite 59: Allgemeine Fehlersuche
SMA Solar Technology AG Fehlersuche 13.3 Allgemeine Fehlersuche Problem Ursache Maßnahme Power Reducer Box ist nicht über Die Netzwerkverbindung der Sicherstellen, dass die Power die Benutzeroberfläche Power Reducer Box ist Reducer Box korrekt an das erreichbar. unterbrochen. Netzwerk angeschlossen ist (siehe Kapitel 6.7). -
Seite 60: Fehlermeldungen Im Zusammenhang Mit Sunny Portal
SMA Solar Technology AG 13.4 Fehlermeldungen im Zusammenhang mit Sunny Portal 13.4.1 Fehlermeldungen im Ereignislogbuch Folgende Fehlermeldungen werden auf der Benutzeroberfläche der Power Reducer Box im Ereignislogbuch angezeigt und gespeichert. Einige Fehlermeldungen werden in Verbindung mit einer Fehlerart und einem Fehlercode angezeigt. - Seite 61 SMA Solar Technology AG Fehlersuche Fehlermeldung Fehlerart Fehlercode Ursache Maßnahme „Kommunikation mit dem „Netzwerk- „(400)“ Fehlerhafte Anfrage SMA Service Line Sunny Portal nicht fehler“ der Power Reducer kontaktieren. möglich. Fehler:“ Box. „(401)“ Die von der Power Reducer Box oder angeforderten Daten sind „Upload nicht erfolgreich.
- Seite 62 Fehlersuche SMA Solar Technology AG Fehlermeldung Fehlerart Fehlercode Ursache Maßnahme „Kommunikation mit dem „Netzwerk- „(407)“ Authentifizierung Netzwerk- Sunny Portal nicht fehler“ des Proxy‑Servers einstellungen des möglich. Fehler:“ notwendig. Proxy‑Servers prüfen und auf der Seite „Sunny Portal- oder Einstellungen“ die Authentifizierung aktivieren (siehe „Upload nicht erfolgreich.
- Seite 63 SMA Solar Technology AG Fehlersuche Fehlermeldung Fehlerart Fehlercode Ursache Maßnahme „Kommunikation mit dem „Netzwerk- „(504)“ Zeitüberschreitung Sunny Portal nicht fehler“ beim Gateway. möglich. Fehler:“ Möglicherweise ist das Sunny Portal überlastet oder es oder wird gerade gewartet. „Upload nicht erfolgreich. Fehler:“...
-
Seite 64: Fehler Während Sunny Portal-Registrierung
Fehlersuche SMA Solar Technology AG 13.4.2 Fehler während Sunny Portal-Registrierung Fehlermeldungen, die während der Registrierung auftreten, werden auf der Benutzeroberfläche der Power Reducer Box auf der Seite „Sunny Portal-Einstellungen“ angezeigt. Einige Fehlermeldungen werden in Verbindung mit einem Fehlercode angezeigt. Fehlermeldung Fehlercode Ursache Maßnahme... - Seite 65 SMA Solar Technology AG Fehlersuche Fehlermeldung Fehlercode Ursache Maßnahme „Gerät kann nicht registriert „(407)“ Authentifizierung des Netzwerkeinstellungen werden. Fehlercode:“ Proxy‑Servers des Proxy‑Servers prüfen notwendig. und auf der Seite „Sunny Portal-Einstellungen“ die oder Authentifizierung aktivieren (siehe Kapitel 8.6.2). „Fehler. Bitte kontaktieren Sie den Service!“...
- Seite 66 Fehlersuche SMA Solar Technology AG Fehlermeldung Fehlercode Ursache Maßnahme „Gerät kann nicht registriert „(1312)“ Fehler im Sunny Portal. Vorgang zu einem werden. Fehlercode:“ späteren Zeitpunkt wiederholen. Wenn der Fehler oder weiterhin besteht, SMA Service Line „Fehler. Bitte kontaktieren Sie kontaktieren.
-
Seite 67: Technische Daten
SMA Solar Technology AG Technische Daten 14 Technische Daten 14.1 Power Reducer Box Mechanische Größen Breite x Höhe x Tiefe 255 mm x 130 mm x 57 mm Gewicht 750 g Schutzart IP20 Umweltbedingungen im Betrieb Umgebungstemperatur − 20 °C … +60 °C Relative Luftfeuchtigkeit 5 % … 95 % Maximale Betriebshöhe über Normalhöhennull 2000 m Schutzart IP20 * nicht kondensierend ** nach DIN EN 60529... -
Seite 68: Spannungsversorgung
RJ45 * Datenrate 10 Mbit oder 100 Mbit pro Sekunde Anschlusskabel Rundsteuerempfänger Vorkonfektionierte Kabellänge 2,5 m Maximal zulässige Kabellänge 30 m Kabeltyp LiYCY Anschluss Power Reducer Box 7-poliger Stecker Anschluss Rundsteuerempfänger 5 x 0,5 mm AUXCOM für digitale Eingänge Maximaler Einschaltwiderstand 1 ㏀ Minimaler Ausschaltwiderstand 1 ㏁ Maximaler Eingangsstrom je Kanal 20 mA... -
Seite 69: Steckernetzteil (Cincon, Trg30R 120)
SMA Solar Technology AG Zubehör 14.2 Steckernetzteil (CINCON, TRG30R 120) Mechanische Größen Breite x Höhe x Tiefe 107,8 mm x 57,5 mm x 33,5 mm Gewicht 300 g Spannungsversorgung Spannung 100 V − 240 V AC, 50 / 60 Hz Nennstrom 0,8 A 15 Zubehör 15.1 SD-Karten 2 GB SMA-Bestellnummer: SD‑CARD2GB Bedienungsanleitung... -
Seite 70: Kontakt
• Informationen zum verwendeten Ethernet-Netzwerk. • Informationen zur PV-Anlage. • Konfigurationsdatei sowie Log-Dateien von der SD-Karte. • Firmware-Versionen der Power Reducer Box (s. Kapitel 3.2 „Power Reducer Box identifizieren“ (Seite 13)) sowie der angeschlossenen Sunny WebBoxen. SMA Solar Technology AG Sonnenallee 1 34266 Niestetal www.SMA.de... - Seite 71 Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.
