3. Das Anschlusskabel an den 6‑poligen Stecker anschließen:
• Benötigte Leitereinführungen des Steckers mit einem Schraubendreher entriegeln.
• Adern in die Leitereinführungen stecken. Dabei Zuordnung der notierten Aderfarben zu der
Pin-Belegung des Moduls beachten.
4. Den 6-poligen Stecker in den Anschluss des Moduls stecken. Dabei Pin-Belegung beachten.

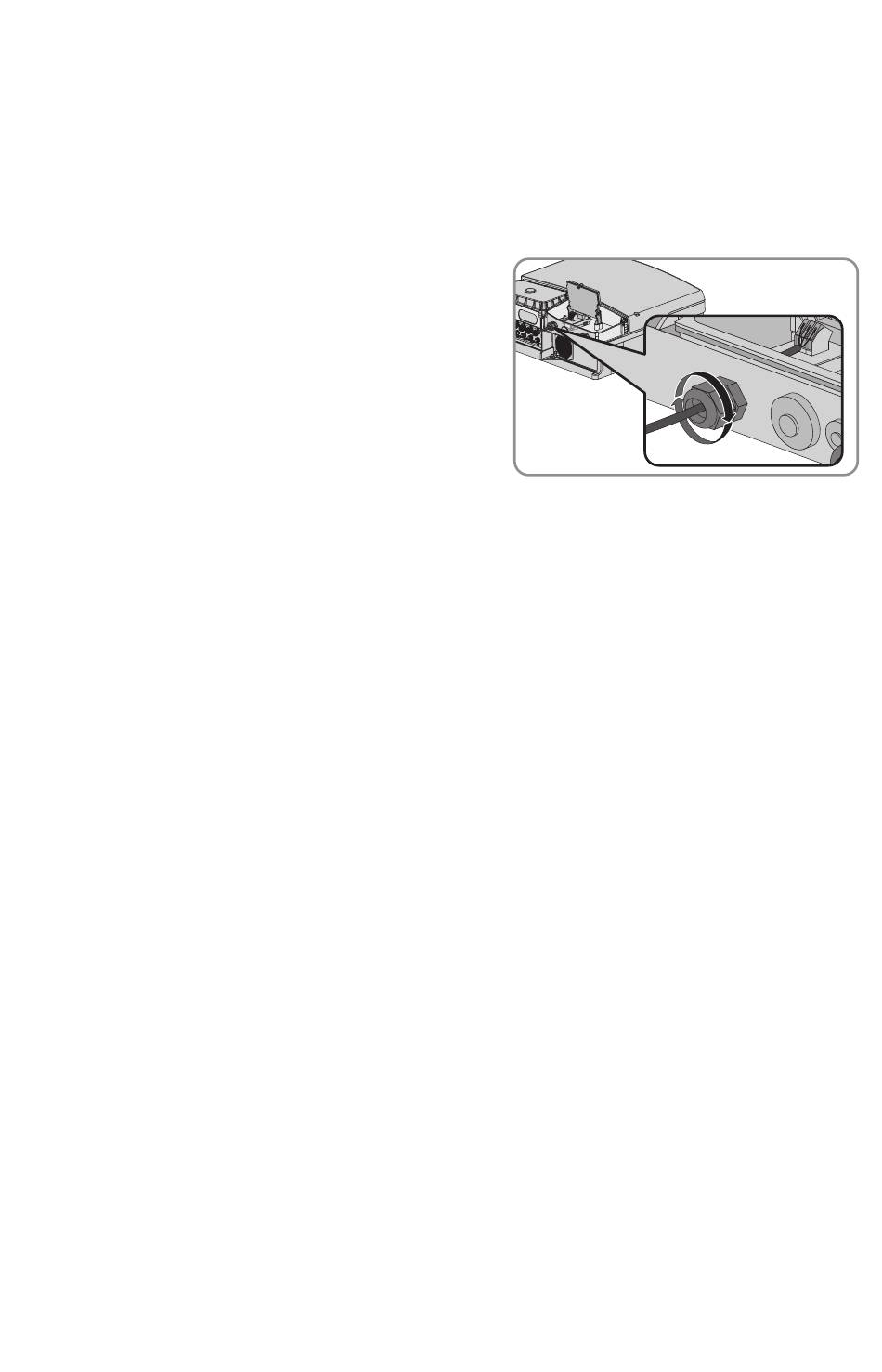

5. Überwurfmutter der Kabelverschraubung handfest
auf die Kabelverschraubung schrauben.
Dabei sicherstellen, dass das Kabel fest sitzt.
6. Display herunterklappen und Schraube handfest festdrehen.
7. Den Wechselrichter schließen und in Betrieb nehmen (siehe Anleitung des Wechselrichters).
5.8 Signal des Rundsteuerempfängers für weitere Wechselrichter
nutzen
Zusätzliches benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Anschlusskabel für jeden weiteren Wechselrichter (siehe Kapitel
5.3 „Kabelanforderungen", Seite 14)
Voraussetzungen:
☐ In allen Wechselrichtern muss das Modul eingebaut sein (siehe 5.4 „Modul in den
Wechselrichter einbauen", Seite 14).
☐ Der Rundsteuerempfänger muss an eines der Module angeschlossen sein (siehe
5.7 „Rundsteuerempfänger anschließen", Seite 17).
☐ Die benötigten Kabeldurchführungen an allen Wechselrichtern müssen vorbereitet sein (siehe
Kapitel 5.5 „Kabeldurchführung am Wechselrichter vorbereiten", Seite 16).
☐ Das Anschlusskabel muss an beiden Enden für den Anschluss an einen mehrpoligen Stecker
vorbereitet sein (siehe Kapitel 5.6 „Anschlusskabel für Anschluss an mehrpolige Stecker
vorbereiten", Seite 16).
Installationsanleitung
5 Elektrischer Anschluss
PCONTROLMOD-IA-IDE122510
19
