5 Elektrischer Anschluss

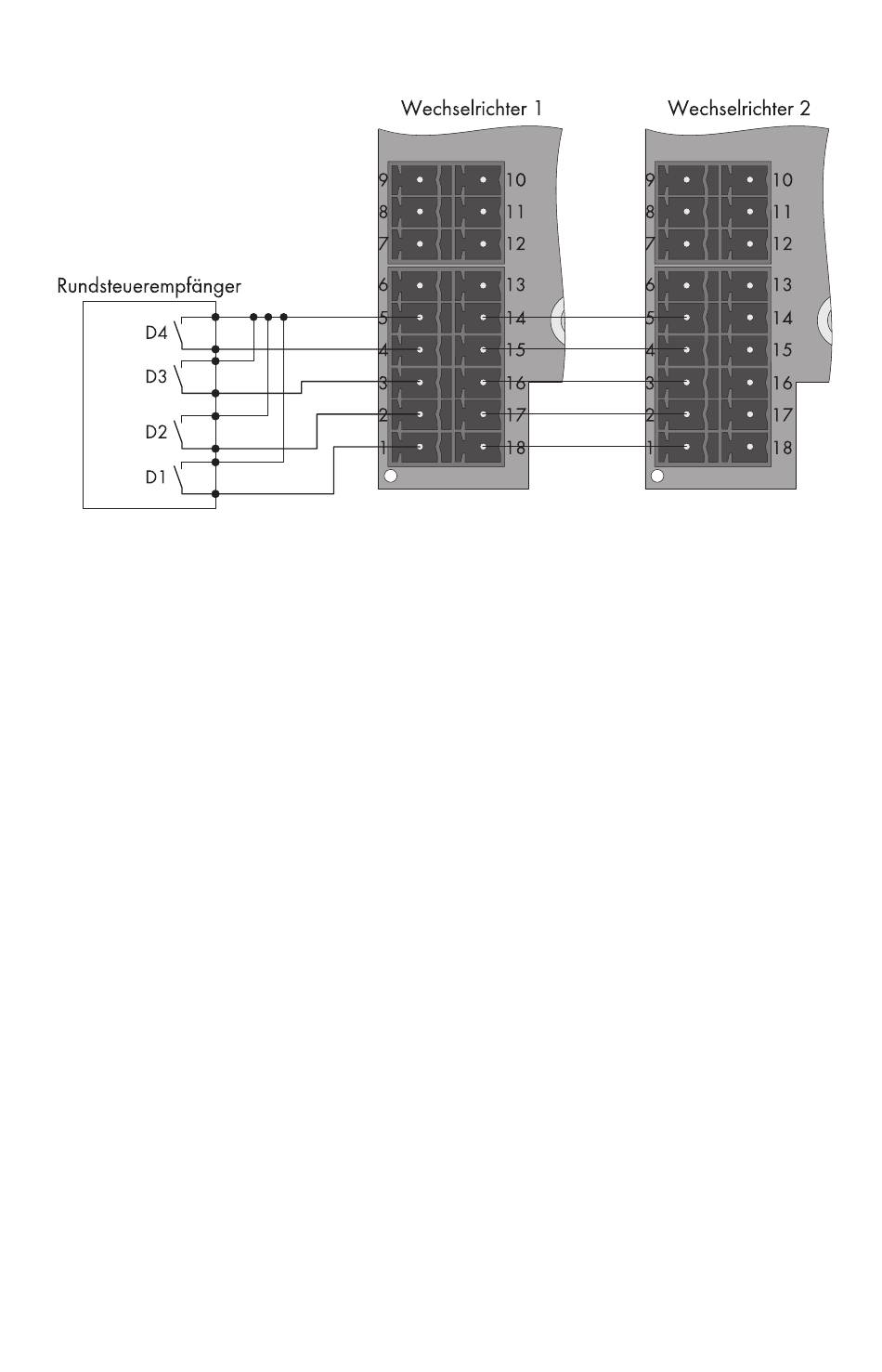

Abbildung 5: Verkabelung für die Weiterleitung des Signals vom Rundsteuerempfänger (Beispiel)
1. Das Kabel mit einem Ende in Wechselrichter 1 und mit dem anderen Ende in Wechselrichter 2
einführen. Dabei das Kabel jeweils durch die Kabeltülle und die Kabelverschraubung des
Wechselrichters führen.
2. An beiden Enden des Kabels einen 6-poligen Stecker anschließen:
• Benötigte Leitereinführungen des Steckers mit einem Schraubendreher entriegeln.
• Adern in die Leitereinführungen stecken. Dabei Zuordnung der notierten Aderfarben zu der
Pin-Belegung des Moduls beachten.
3. Den 6-poligen Stecker in Wechselrichter 1 an den freien Anschluss für den
Rundsteuerempfänger anschließen. Dabei Pin-Belegung beachten.
4. Den 6-poligen Stecker in Wechselrichter 2 an einen der Anschlüsse für den
Rundsteuerempfänger anschließen. Dabei Pin-Belegung beachten.
5. An beiden Wechselrichtern Überwurfmutter der Kabelverschraubung handfest auf die
Kabelverschraubung aufschrauben. Dabei sicherstellen, dass das Kabel fest sitzt.
6. An beiden Wechselrichtern das Display herunterklappen und die Schraube des Displays
handfest festdrehen.
7. Beide Wechselrichter schließen und in Betrieb nehmen (siehe Anleitung des Wechselrichters).
20
PCONTROLMOD-IA-IDE122510
SMA Solar Technology AG
Installationsanleitung
