5.7 Rundsteuerempfänger anschließen
Zusätzliches benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Rundsteuerempfänger mit 4 Ausgängen (siehe Abbildung 4)
☐ 1 oder 2 Anschlusskabel (siehe Kapitel 5.3 „Kabelanforderungen", Seite 14)
Voraussetzungen:
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 5.6 „Anschlusskabel für Anschluss an mehrpolige Stecker vorbereiten", Seite 16).
☐ Die Kabeldurchführung am Wechselrichter muss vorbereitet sein (siehe Kapitel
5.5 „Kabeldurchführung am Wechselrichter vorbereiten", Seite 16).
Doppelte Ausführung der Anschlüsse für den Rundsteuerempfänger
Der Rundsteuerempfänger kann sowohl an den Pins 1 bis 5, als auch an den Pins14 bis 18
angeschlossen werden.

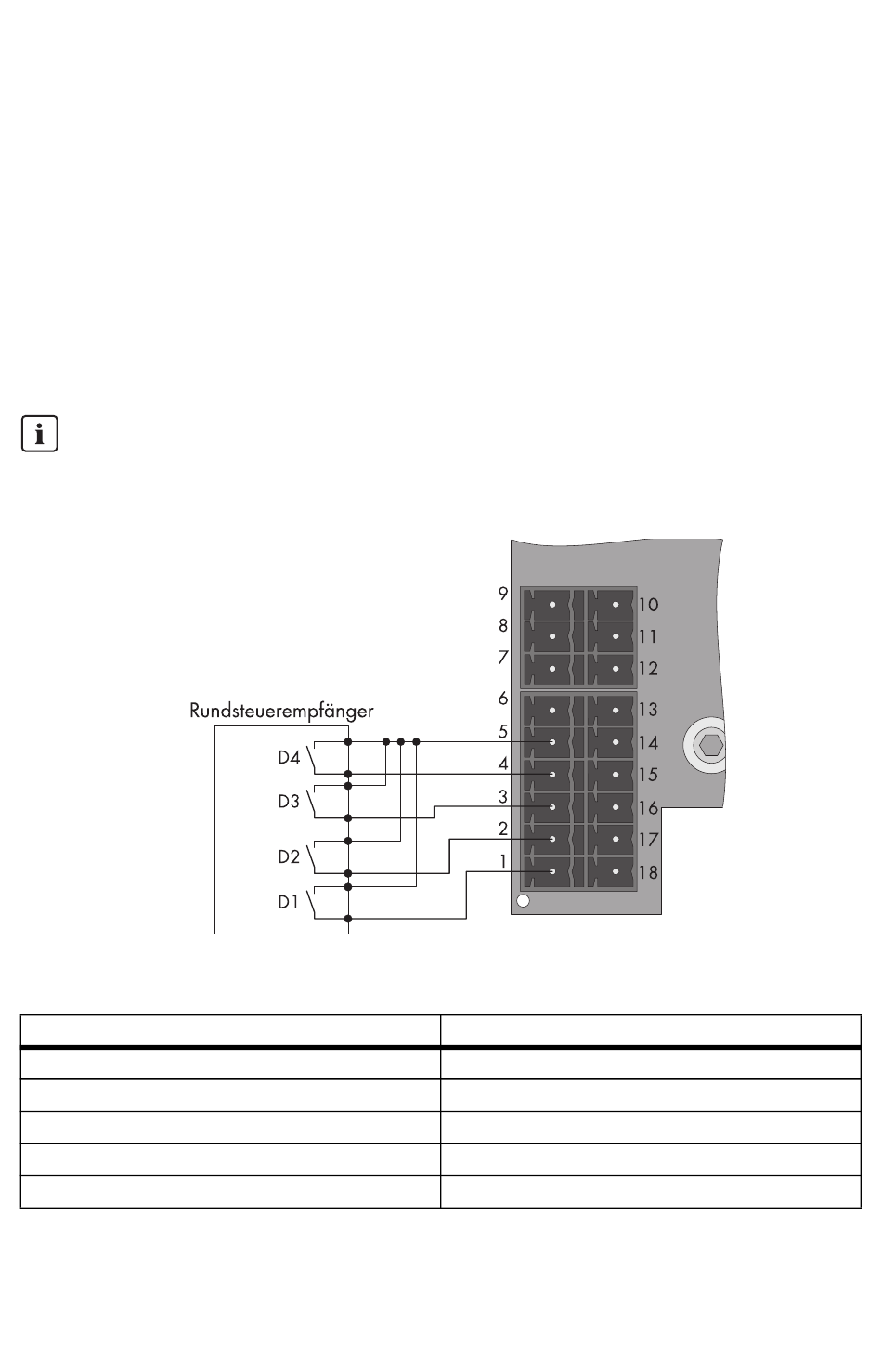

Abbildung 4: Pin-Belegung des Moduls an den Anschlüssen für den Rundsteuerempfänger
Pin
Pin 5 / Pin 14
Pin 4 / Pin 15
Pin 3 / Pin 16
Pin 2 / Pin 17
Pin 1 / Pin 18
Installationsanleitung
Funktion
+ 12 V
D4
D3
D2
D1
PCONTROLMOD-IA-IDE122510
