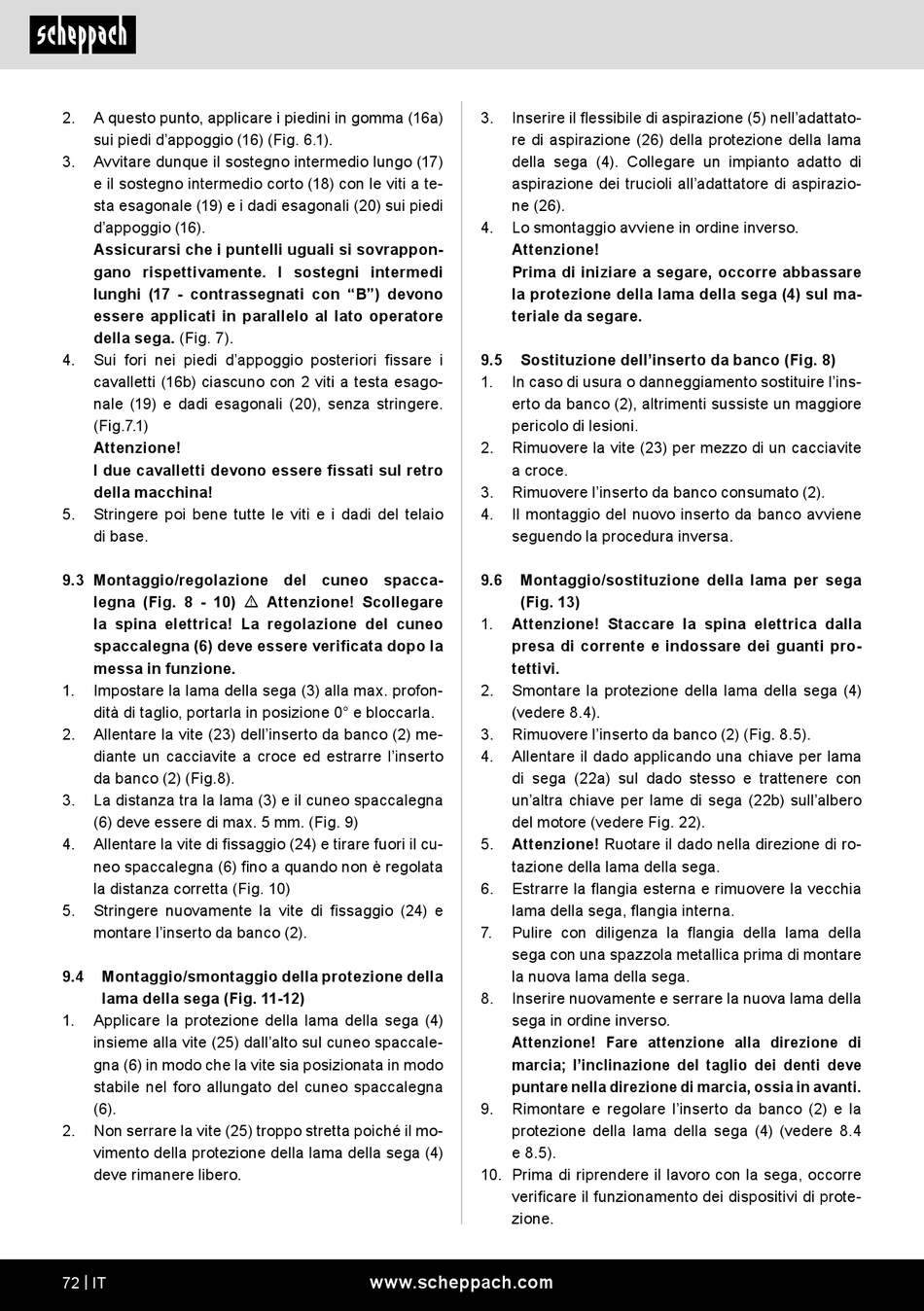

2. A questo punto, applicare i piedini in gomma (16a)
sui piedi d'appoggio (16) (Fig. 6.1).
3. Avvitare dunque il sostegno intermedio lungo (17)
e il sostegno intermedio corto (18) con le viti a te-
sta esagonale (19) e i dadi esagonali (20) sui piedi
d'appoggio (16).
Assicurarsi che i puntelli uguali si sovrappon-
gano rispettivamente. I sostegni intermedi
lunghi (17 - contrassegnati con "B") devono
essere applicati in parallelo al lato operatore
della sega. (Fig. 7).
4. Sui fori nei piedi d'appoggio posteriori fissare i
cavalletti (16b) ciascuno con 2 viti a testa esago-
nale (19) e dadi esagonali (20), senza stringere.
(Fig.7.1)
Attenzione!
I due cavalletti devono essere fissati sul retro
della macchina!
5. Stringere poi bene tutte le viti e i dadi del telaio
di base.
9.3 Montaggio/regolazione del cuneo spacca-
legna (Fig. 8 - 10) m Attenzione! Scollegare
la spina elettrica! La regolazione del cuneo
spaccalegna (6) deve essere verificata dopo la
messa in funzione.
1. Impostare la lama della sega (3) alla max. profon-
dità di taglio, portarla in posizione 0° e bloccarla.
2. Allentare la vite (23) dell'inserto da banco (2) me-
diante un cacciavite a croce ed estrarre l'inserto
da banco (2) (Fig.8).
3. La distanza tra la lama (3) e il cuneo spaccalegna
(6) deve essere di max. 5 mm. (Fig. 9)
4. Allentare la vite di fissaggio (24) e tirare fuori il cu-
neo spaccalegna (6) fino a quando non è regolata
la distanza corretta (Fig. 10)
5. Stringere nuovamente la vite di fissaggio (24) e
montare l'inserto da banco (2).
9.4 Montaggio/smontaggio della protezione della
lama della sega (Fig. 11-12)
1. Applicare la protezione della lama della sega (4)
insieme alla vite (25) dall'alto sul cuneo spaccale-
gna (6) in modo che la vite sia posizionata in modo
stabile nel foro allungato del cuneo spaccalegna
(6).
2. Non serrare la vite (25) troppo stretta poiché il mo-
vimento della protezione della lama della sega (4)
deve rimanere libero.
72 | IT
3. Inserire il flessibile di aspirazione (5) nell'adattato-
re di aspirazione (26) della protezione della lama
della sega (4). Collegare un impianto adatto di
aspirazione dei trucioli all'adattatore di aspirazio-
ne (26).
4. Lo smontaggio avviene in ordine inverso.
Attenzione!
Prima di iniziare a segare, occorre abbassare
la protezione della lama della sega (4) sul ma-
teriale da segare.
9.5 Sostituzione dell'inserto da banco (Fig. 8)
1. In caso di usura o danneggiamento sostituire lʼins-
erto da banco (2), altrimenti sussiste un maggiore
pericolo di lesioni.
2. Rimuovere la vite (23) per mezzo di un cacciavite
a croce.
3. Rimuovere l'inserto da banco consumato (2).
4. Il montaggio del nuovo inserto da banco avviene
seguendo la procedura inversa.
9.6 Montaggio/sostituzione della lama per sega
(Fig. 13)
Attenzione! Staccare la spina elettrica dalla
1.
presa di corrente e indossare dei guanti pro-
tettivi.
2. Smontare la protezione della lama della sega (4)
(vedere 8.4).
3. Rimuovere l'inserto da banco (2) (Fig. 8.5).
4. Allentare il dado applicando una chiave per lama
di sega (22a) sul dado stesso e trattenere con
un'altra chiave per lame di sega (22b) sull'albero
del motore (vedere Fig. 22).
5. Attenzione! Ruotare il dado nella direzione di ro-
tazione della lama della sega.
6. Estrarre la flangia esterna e rimuovere la vecchia
lama della sega, flangia interna.
7. Pulire con diligenza la flangia della lama della
sega con una spazzola metallica prima di montare
la nuova lama della sega.
8. Inserire nuovamente e serrare la nuova lama della
sega in ordine inverso.
Attenzione! Fare attenzione alla direzione di
marcia; l'inclinazione del taglio dei denti deve
puntare nella direzione di marcia, ossia in avanti.
9. Rimontare e regolare l'inserto da banco (2) e la
protezione della lama della sega (4) (vedere 8.4
e 8.5).
10. Prima di riprendere il lavoro con la sega, occorre
verificare il funzionamento dei dispositivi di prote-
zione.
