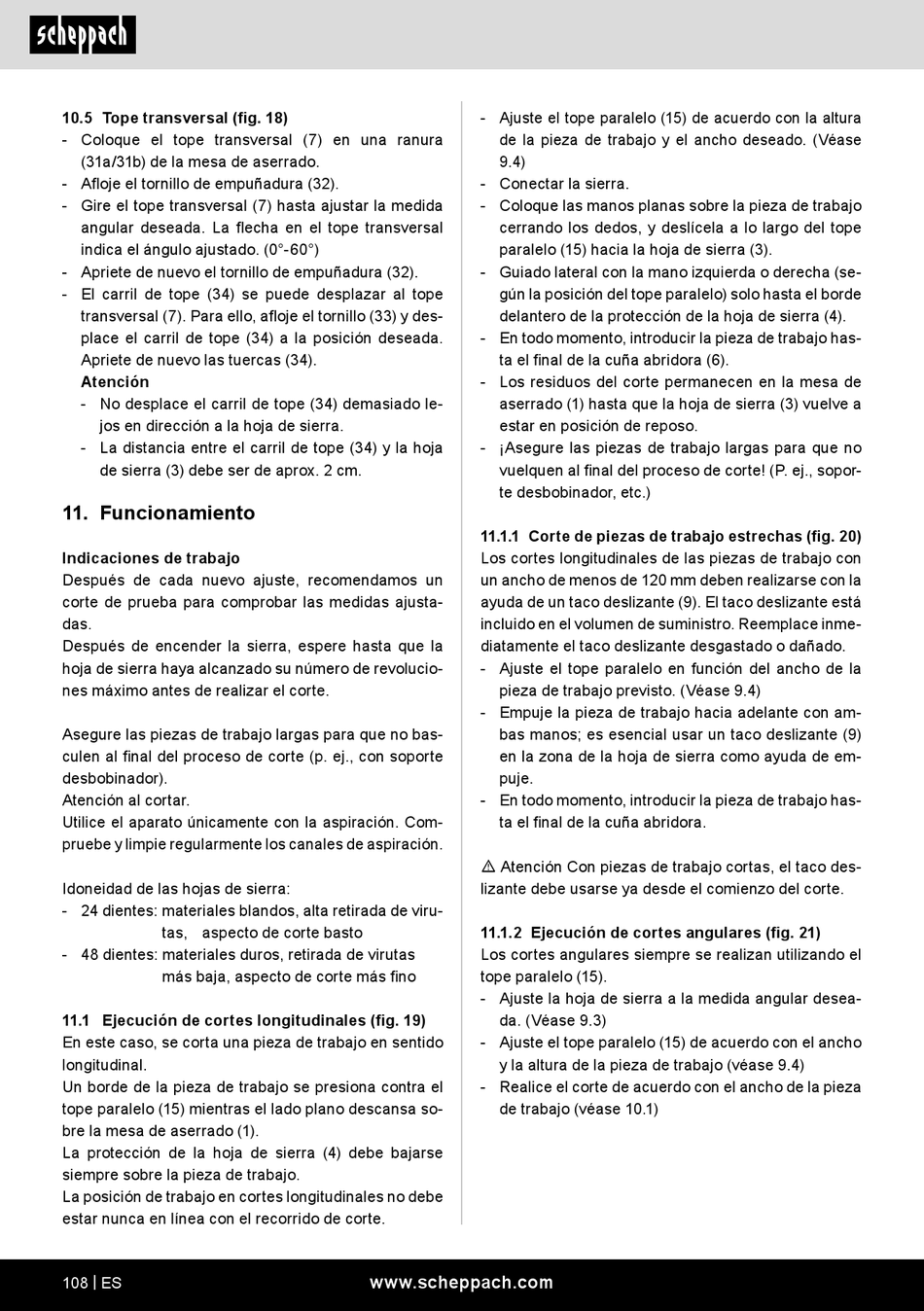

Scheppach HS100s Originalbetriebsanleitung Seite 108

10.5 Tope transversal (fig. 18)
- Coloque el tope transversal (7) en una ranura
(31a/31b) de la mesa de aserrado.
- Afloje el tornillo de empuñadura (32).
- Gire el tope transversal (7) hasta ajustar la medida
angular deseada. La flecha en el tope transversal
indica el ángulo ajustado. (0°-60°)
- Apriete de nuevo el tornillo de empuñadura (32).
- El carril de tope (34) se puede desplazar al tope
transversal (7). Para ello, afloje el tornillo (33) y des-
place el carril de tope (34) a la posición deseada.
Apriete de nuevo las tuercas (34).
Atención
- No desplace el carril de tope (34) demasiado le-
jos en dirección a la hoja de sierra.
- La distancia entre el carril de tope (34) y la hoja
de sierra (3) debe ser de aprox. 2 cm.
11. Funcionamiento
Indicaciones de trabajo
Después de cada nuevo ajuste, recomendamos un
corte de prueba para comprobar las medidas ajusta-
das.
Después de encender la sierra, espere hasta que la
hoja de sierra haya alcanzado su número de revolucio-
nes máximo antes de realizar el corte.
Asegure las piezas de trabajo largas para que no bas-
culen al final del proceso de corte (p. ej., con soporte
desbobinador).
Atención al cortar.
Utilice el aparato únicamente con la aspiración. Com-
pruebe y limpie regularmente los canales de aspiración.
Idoneidad de las hojas de sierra:
- 24 dientes: materiales blandos, alta retirada de viru-
tas, aspecto de corte basto
- 48 dientes: materiales duros, retirada de virutas
más baja, aspecto de corte más fino
11.1 Ejecución de cortes longitudinales (fig. 19)
En este caso, se corta una pieza de trabajo en sentido
longitudinal.
Un borde de la pieza de trabajo se presiona contra el
tope paralelo (15) mientras el lado plano descansa so-
bre la mesa de aserrado (1).
La protección de la hoja de sierra (4) debe bajarse
siempre sobre la pieza de trabajo.
La posición de trabajo en cortes longitudinales no debe
estar nunca en línea con el recorrido de corte.
108 | ES
- Ajuste el tope paralelo (15) de acuerdo con la altura
de la pieza de trabajo y el ancho deseado. (Véase
9.4)
- Conectar la sierra.
- Coloque las manos planas sobre la pieza de trabajo
cerrando los dedos, y deslícela a lo largo del tope
paralelo (15) hacia la hoja de sierra (3).
- Guiado lateral con la mano izquierda o derecha (se-
gún la posición del tope paralelo) solo hasta el borde
delantero de la protección de la hoja de sierra (4).
- En todo momento, introducir la pieza de trabajo has-
ta el final de la cuña abridora (6).
- Los residuos del corte permanecen en la mesa de
aserrado (1) hasta que la hoja de sierra (3) vuelve a
estar en posición de reposo.
- ¡Asegure las piezas de trabajo largas para que no
vuelquen al final del proceso de corte! (P. ej., sopor-
te desbobinador, etc.)
11.1.1 Corte de piezas de trabajo estrechas (fig. 20)
Los cortes longitudinales de las piezas de trabajo con
un ancho de menos de 120 mm deben realizarse con la
ayuda de un taco deslizante (9). El taco deslizante está
incluido en el volumen de suministro. Reemplace inme-
diatamente el taco deslizante desgastado o dañado.
- Ajuste el tope paralelo en función del ancho de la
pieza de trabajo previsto. (Véase 9.4)
- Empuje la pieza de trabajo hacia adelante con am-
bas manos; es esencial usar un taco deslizante (9)
en la zona de la hoja de sierra como ayuda de em-
puje.
- En todo momento, introducir la pieza de trabajo has-
ta el final de la cuña abridora.
m Atención Con piezas de trabajo cortas, el taco des-
lizante debe usarse ya desde el comienzo del corte.
11.1.2 Ejecución de cortes angulares (fig. 21)
Los cortes angulares siempre se realizan utilizando el
tope paralelo (15).
- Ajuste la hoja de sierra a la medida angular desea-
da. (Véase 9.3)
- Ajuste el tope paralelo (15) de acuerdo con el ancho
y la altura de la pieza de trabajo (véase 9.4)
- Realice el corte de acuerdo con el ancho de la pieza
de trabajo (véase 10.1)
