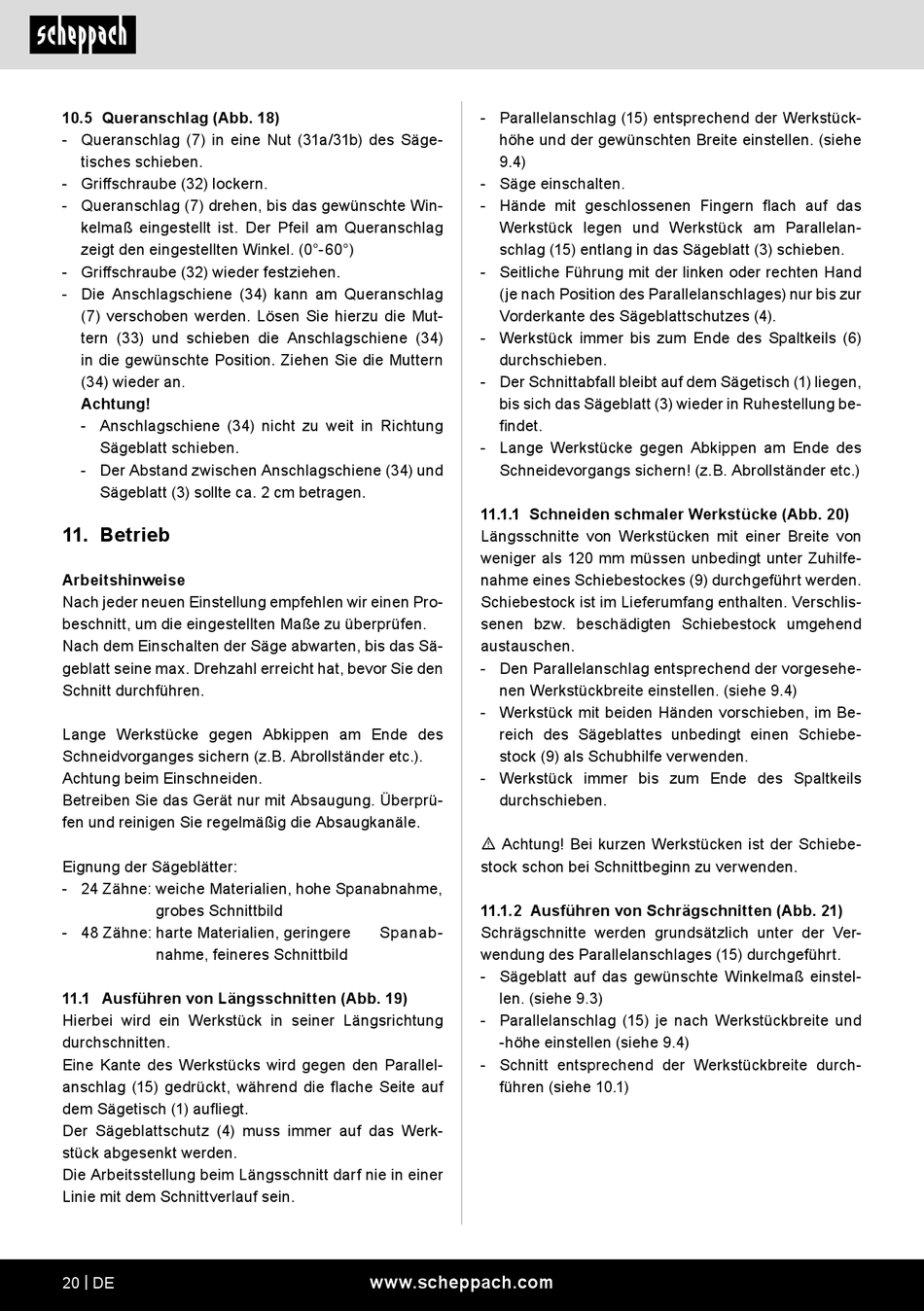

10.5 Queranschlag (Abb. 18)
- Queranschlag (7) in eine Nut (31a/31b) des Säge-
tisches schieben.
- Griffschraube (32) lockern.
- Queranschlag (7) drehen, bis das gewünschte Win-
kelmaß eingestellt ist. Der Pfeil am Queranschlag
zeigt den eingestellten Winkel. (0°-60°)
- Griffschraube (32) wieder festziehen.
- Die Anschlagschiene (34) kann am Queranschlag
(7) verschoben werden. Lösen Sie hierzu die Mut-
tern (33) und schieben die Anschlagschiene (34)
in die gewünschte Position. Ziehen Sie die Muttern
(34) wieder an.
Achtung!
- Anschlagschiene (34) nicht zu weit in Richtung
Sägeblatt schieben.
- Der Abstand zwischen Anschlagschiene (34) und
Sägeblatt (3) sollte ca. 2 cm betragen.
11. Betrieb
Arbeitshinweise
Nach jeder neuen Einstellung empfehlen wir einen Pro-
beschnitt, um die eingestellten Maße zu überprüfen.
Nach dem Einschalten der Säge abwarten, bis das Sä-
geblatt seine max. Drehzahl erreicht hat, bevor Sie den
Schnitt durchführen.
Lange Werkstücke gegen Abkippen am Ende des
Schneidvorganges sichern (z.B. Abrollständer etc.).
Achtung beim Einschneiden.
Betreiben Sie das Gerät nur mit Absaugung. Überprü-
fen und reinigen Sie regelmäßig die Absaugkanäle.
Eignung der Sägeblätter:
- 24 Zähne: weiche Materialien, hohe Spanabnahme,
grobes Schnittbild
- 48 Zähne: harte Materialien, geringere
nahme, feineres Schnittbild
11.1 Ausführen von Längsschnitten (Abb. 19)
Hierbei wird ein Werkstück in seiner Längsrichtung
durchschnitten.
Eine Kante des Werkstücks wird gegen den Parallel-
anschlag (15) gedrückt, während die flache Seite auf
dem Sägetisch (1) aufliegt.
Der Sägeblattschutz (4) muss immer auf das Werk-
stück abgesenkt werden.
Die Arbeitsstellung beim Längsschnitt darf nie in einer
Linie mit dem Schnittverlauf sein.
20 | DE
- Parallelanschlag (15) entsprechend der Werkstück-
höhe und der gewünschten Breite einstellen. (siehe
9.4)
- Säge einschalten.
- Hände mit geschlossenen Fingern flach auf das
Werkstück legen und Werkstück am Parallelan-
schlag (15) entlang in das Sägeblatt (3) schieben.
- Seitliche Führung mit der linken oder rechten Hand
(je nach Position des Parallelanschlages) nur bis zur
Vorderkante des Sägeblattschutzes (4).
- Werkstück immer bis zum Ende des Spaltkeils (6)
durchschieben.
- Der Schnittabfall bleibt auf dem Sägetisch (1) liegen,
bis sich das Sägeblatt (3) wieder in Ruhestellung be-
findet.
- Lange Werkstücke gegen Abkippen am Ende des
Schneidevorgangs sichern! (z.B. Abrollständer etc.)
11.1.1 Schneiden schmaler Werkstücke (Abb. 20)
Längsschnitte von Werkstücken mit einer Breite von
weniger als 120 mm müssen unbedingt unter Zuhilfe-
nahme eines Schiebestockes (9) durchgeführt werden.
Schiebestock ist im Lieferumfang enthalten. Verschlis-
senen bzw. beschädigten Schiebestock umgehend
austauschen.
- Den Parallelanschlag entsprechend der vorgesehe-
nen Werkstückbreite einstellen. (siehe 9.4)
- Werkstück mit beiden Händen vorschieben, im Be-
reich des Sägeblattes unbedingt einen Schiebe-
stock (9) als Schubhilfe verwenden.
- Werkstück immer bis zum Ende des Spaltkeils
durchschieben.
m Achtung! Bei kurzen Werkstücken ist der Schiebe-
stock schon bei Schnittbeginn zu verwenden.
11.1.2 Ausführen von Schrägschnitten (Abb. 21)
Spanab- Schrägschnitte werden grundsätzlich unter der Ver-
wendung des Parallelanschlages (15) durchgeführt.
- Sägeblatt auf das gewünschte Winkelmaß einstel-
len. (siehe 9.3)
- Parallelanschlag (15) je nach Werkstückbreite und
-höhe einstellen (siehe 9.4)
- Schnitt entsprechend der Werkstückbreite durch-
führen (siehe 10.1)
