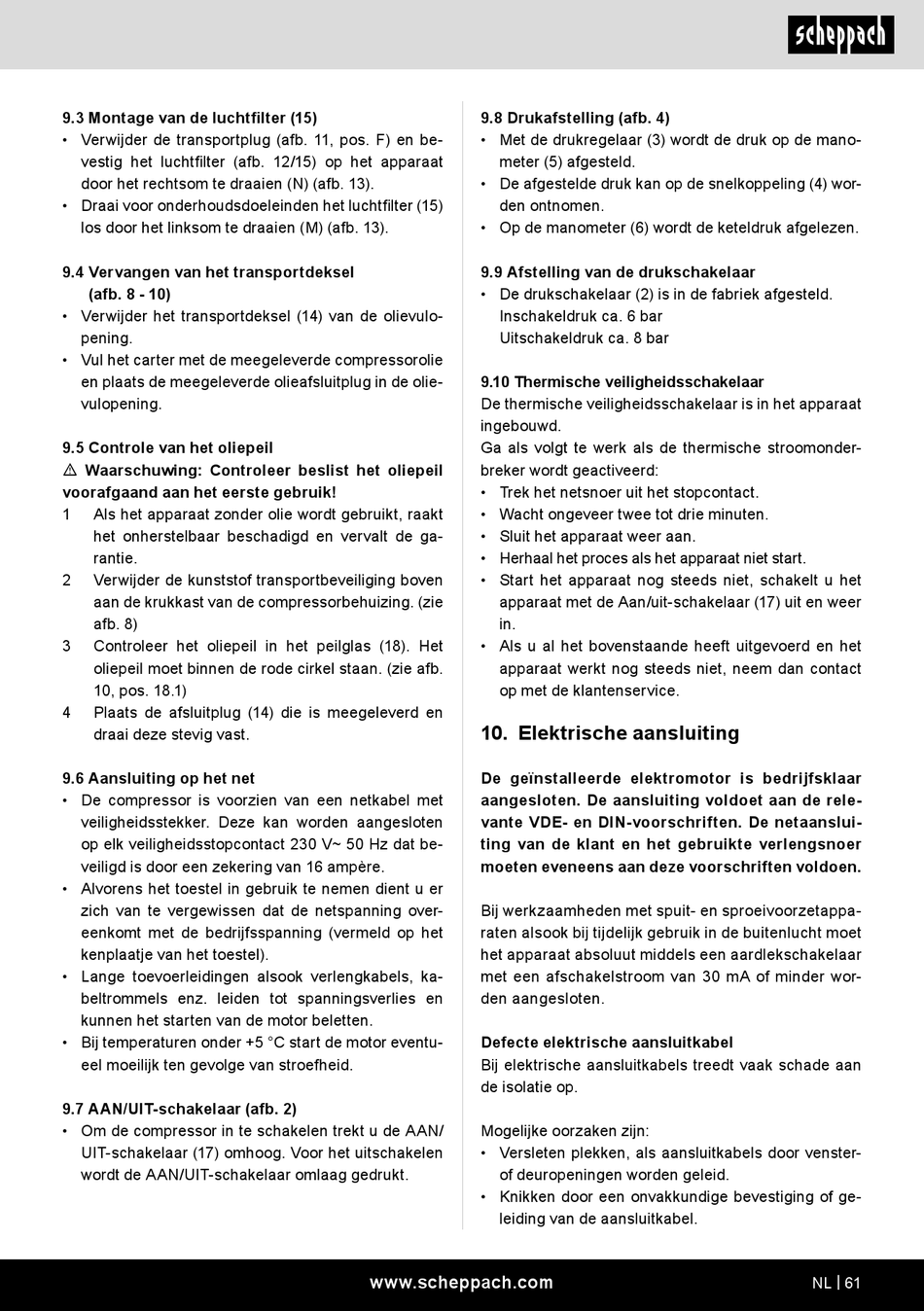

9.3 Montage van de lucht lter (15)
• Verwijder de transportplug (afb. 11, pos. F) en be-
vestig het lucht lter (afb. 12/15) op het apparaat
door het rechtsom te draaien (N) (afb. 13).
• Draai voor onderhoudsdoeleinden het lucht lter (15)
los door het linksom te draaien (M) (afb. 13).
9.4 Vervangen van het transportdeksel
(afb. 8 - 10)
• Verwijder het transportdeksel (14) van de olievulo-
pening.
• Vul het carter met de meegeleverde compressorolie
en plaats de meegeleverde olieafsluitplug in de olie-
vulopening.
9.5 Controle van het oliepeil
m Waarschuwing: Controleer beslist het oliepeil
voorafgaand aan het eerste gebruik!
1 Als het apparaat zonder olie wordt gebruikt, raakt
het onherstelbaar beschadigd en vervalt de ga-
rantie.
2 Verwijder de kunststof transportbeveiliging boven
aan de krukkast van de compressorbehuizing. (zie
afb. 8)
3 Controleer het oliepeil in het peilglas (18). Het
oliepeil moet binnen de rode cirkel staan. (zie afb.
10, pos. 18.1)
4 Plaats de afsluitplug (14) die is meegeleverd en
draai deze stevig vast.
9.6 Aansluiting op het net
• De compressor is voorzien van een netkabel met
veiligheidsstekker. Deze kan worden aangesloten
op elk veiligheidsstopcontact 230 V~ 50 Hz dat be-
veiligd is door een zekering van 16 ampère.
• Alvorens het toestel in gebruik te nemen dient u er
zich van te vergewissen dat de netspanning over-
eenkomt met de bedrijfsspanning (vermeld op het
kenplaatje van het toestel).
• Lange toevoerleidingen alsook verlengkabels, ka-
beltrommels enz. leiden tot spanningsverlies en
kunnen het starten van de motor beletten.
• Bij temperaturen onder +5 °C start de motor eventu-
eel moeilijk ten gevolge van stroefheid.
9.7 AAN/UIT-schakelaar (afb. 2)
• Om de compressor in te schakelen trekt u de AAN/
UIT-schakelaar (17) omhoog. Voor het uitschakelen
wordt de AAN/UIT-schakelaar omlaag gedrukt.
9.8 Drukafstelling (afb. 4)
• Met de drukregelaar (3) wordt de druk op de mano-
meter (5) afgesteld.
• De afgestelde druk kan op de snelkoppeling (4) wor-
den ontnomen.
• Op de manometer (6) wordt de keteldruk afgelezen.
9.9 Afstelling van de drukschakelaar
• De drukschakelaar (2) is in de fabriek afgesteld.
Inschakeldruk ca. 6 bar
Uitschakeldruk ca. 8 bar
9.10 Thermische veiligheidsschakelaar
De thermische veiligheidsschakelaar is in het apparaat
ingebouwd.
Ga als volgt te werk als de thermische stroomonder-
breker wordt geactiveerd:
• Trek het netsnoer uit het stopcontact.
• Wacht ongeveer twee tot drie minuten.
• Sluit het apparaat weer aan.
• Herhaal het proces als het apparaat niet start.
• Start het apparaat nog steeds niet, schakelt u het
apparaat met de Aan/uit-schakelaar (17) uit en weer
in.
• Als u al het bovenstaande heeft uitgevoerd en het
apparaat werkt nog steeds niet, neem dan contact
op met de klantenservice.
10. Elektrische aansluiting
De geïnstalleerde elektromotor is bedrijfsklaar
aangesloten. De aansluiting voldoet aan de rele-
vante VDE- en DIN-voorschriften. De netaanslui-
ting van de klant en het gebruikte verlengsnoer
moeten eveneens aan deze voorschriften voldoen.
Bij werkzaamheden met spuit- en sproeivoorzetappa-
raten alsook bij tijdelijk gebruik in de buitenlucht moet
het apparaat absoluut middels een aardlekschakelaar
met een afschakelstroom van 30 mA of minder wor-
den aangesloten.
Defecte elektrische aansluitkabel
Bij elektrische aansluitkabels treedt vaak schade aan
de isolatie op.
Mogelijke oorzaken zijn:
• Versleten plekken, als aansluitkabels door venster-
of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of ge-
leiding van de aansluitkabel.
