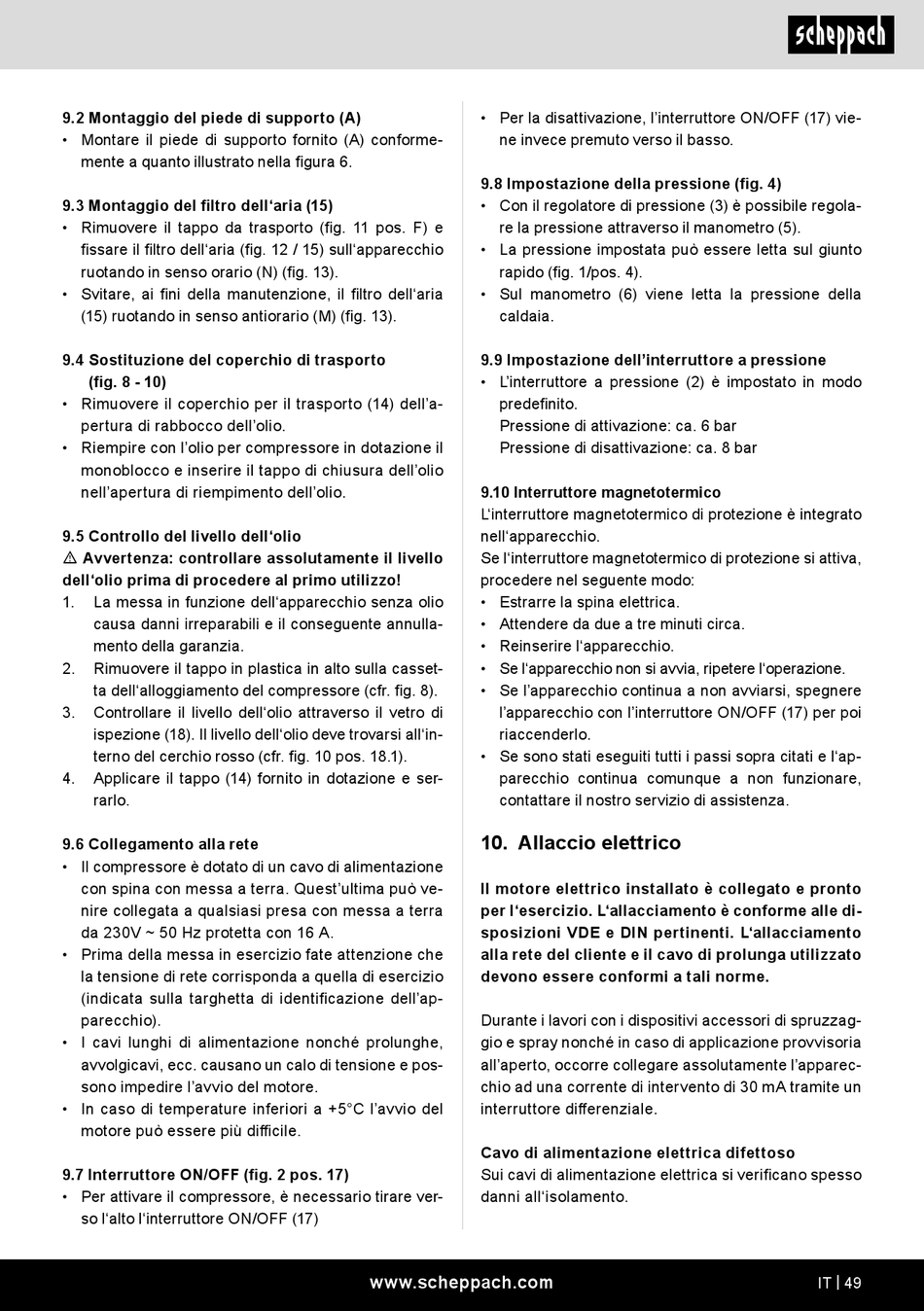

9.2 Montaggio del piede di supporto (A)
• Montare il piede di supporto fornito (A) conforme-
mente a quanto illustrato nella gura 6.
9.3 Montaggio del ltro dell'aria (15)
• Rimuovere il tappo da trasporto ( g. 11 pos. F) e
ssare il ltro dell'aria ( g. 12 / 15) sull'apparecchio
ruotando in senso orario (N) ( g. 13).
• Svitare, ai ni della manutenzione, il ltro dell'aria
(15) ruotando in senso antiorario (M) ( g. 13).
9.4 Sostituzione del coperchio di trasporto
( g. 8 - 10)
• Rimuovere il coperchio per il trasporto (14) dell'a-
pertura di rabbocco dell'olio.
• Riempire con l'olio per compressore in dotazione il
monoblocco e inserire il tappo di chiusura dell'olio
nell'apertura di riempimento dell'olio.
9.5 Controllo del livello dell'olio
m Avvertenza: controllare assolutamente il livello
dell'olio prima di procedere al primo utilizzo!
La messa in funzione dell'apparecchio senza olio
1.
causa danni irreparabili e il conseguente annulla-
mento della garanzia.
2.
Rimuovere il tappo in plastica in alto sulla casset-
ta dell'alloggiamento del compressore (cfr. g. 8).
Controllare il livello dell'olio attraverso il vetro di
3.
ispezione (18). Il livello dell'olio deve trovarsi all'in-
terno del cerchio rosso (cfr. g. 10 pos. 18.1).
4.
Applicare il tappo (14) fornito in dotazione e ser-
rarlo.
9.6 Collegamento alla rete
• Il compressore è dotato di un cavo di alimentazione
con spina con messa a terra. Quest'ultima può ve-
nire collegata a qualsiasi presa con messa a terra
da 230V ~ 50 Hz protetta con 16 A.
• Prima della messa in esercizio fate attenzione che
la tensione di rete corrisponda a quella di esercizio
(indicata sulla targhetta di identi cazione dell'ap-
parecchio).
• I cavi lunghi di alimentazione nonché prolunghe,
avvolgicavi, ecc. causano un calo di tensione e pos-
sono impedire l'avvio del motore.
• In caso di temperature inferiori a +5°C l'avvio del
motore può essere più di cile.
9.7 Interruttore ON/OFF ( g. 2 pos. 17)
• Per attivare il compressore, è necessario tirare ver-
so l'alto l'interruttore ON/OFF (17)
• Per la disattivazione, l'interruttore ON/OFF (17) vie-
ne invece premuto verso il basso.
9.8 Impostazione della pressione ( g. 4)
• Con il regolatore di pressione (3) è possibile regola-
re la pressione attraverso il manometro (5).
• La pressione impostata può essere letta sul giunto
rapido ( g. 1/pos. 4).
• Sul manometro (6) viene letta la pressione della
caldaia.
9.9 Impostazione dell'interruttore a pressione
• L'interruttore a pressione (2) è impostato in modo
prede nito.
Pressione di attivazione: ca. 6 bar
Pressione di disattivazione: ca. 8 bar
9.10 Interruttore magnetotermico
L'interruttore magnetotermico di protezione è integrato
nell'apparecchio.
Se l'interruttore magnetotermico di protezione si attiva,
procedere nel seguente modo:
• Estrarre la spina elettrica.
• Attendere da due a tre minuti circa.
• Reinserire l'apparecchio.
• Se l'apparecchio non si avvia, ripetere l'operazione.
• Se l'apparecchio continua a non avviarsi, spegnere
l'apparecchio con l'interruttore ON/OFF (17) per poi
riaccenderlo.
• Se sono stati eseguiti tutti i passi sopra citati e l'ap-
parecchio continua comunque a non funzionare,
contattare il nostro servizio di assistenza.
10. Allaccio elettrico
Il motore elettrico installato è collegato e pronto
per l'esercizio. L'allacciamento è conforme alle di-
sposizioni VDE e DIN pertinenti. L'allacciamento
alla rete del cliente e il cavo di prolunga utilizzato
devono essere conformi a tali norme.
Durante i lavori con i dispositivi accessori di spruzzag-
gio e spray nonché in caso di applicazione provvisoria
all'aperto, occorre collegare assolutamente l'apparec-
chio ad una corrente di intervento di 30 mA tramite un
interruttore di erenziale.
Cavo di alimentazione elettrica difettoso
Sui cavi di alimentazione elettrica si veri cano spesso
danni all'isolamento.
