Fest programmierte Zeitwerte in Abhängigkeit von der Brückenstellung J1 (Jumper) auf der Steuer-
platine.
Nachlaufzeiten:
Brücke J1
offen
(Werkseinstellung)
geschlossen
Aktivierung der Pumpenlaufzeit-Überwachung
Brücke J2
offen
(Werkseinstellung)
geschlossen
9.
Wartung
Bei ordnungsgemäßer Installation der Regenwasseranlage ist das Steuergerät wartungsfrei.
Sorgen Sie auf jeden Fall mit ausreichender Filterung des Zulaufs dafür, daß die
Schlammablagerung am Behälterboden den Sensor nicht erreicht.
10.
Anschlüsse

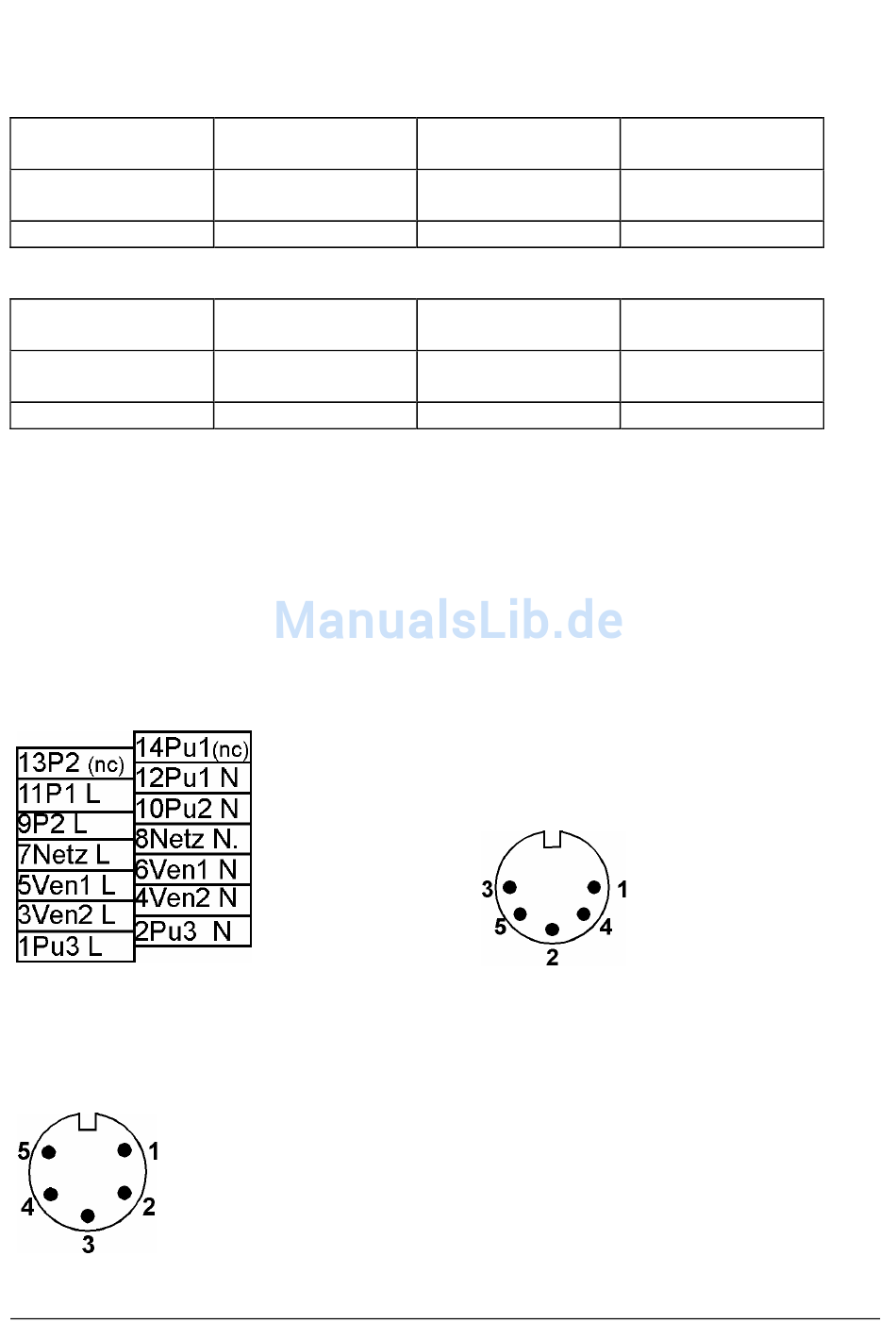

Klemmenbelegung
Pinbelegung Druckschalterstecker
(Potentialfrei! Ansicht auf der Lötseite)
Eventueller Abschirmung am Druckschalter
nicht anschließen!
VRC-3 Installation Stand: Nov. 1997
Förderpumpe
15 Sek.
10 Min.
Förderpumpen
Überwachung aktiv
nicht aktiv
1.
nicht belegt
2.
gemeinsam (braun,
grün)
3.
nicht belegt
4.
P2 (weiß)
5.
P1 (gelb)
www.vari.de
Magnetventil
1 Min.
2 Min.
Magnetventil
nicht beeinflußt
nicht beeinflußt
Pinbelegung Sensorenstecker:
(Ansicht auf der Lötseite)
1.
3 kHz Taktfrequenz (weiß)
2.
+8 V (grün)
3.
Signal 1 (gelb)
4.
Masse (braun)
5.
Signal 2 (gelb)
Verwendung von potentialfreien Schaltele-
menten (wie z.B. Schwimmerschalter): Die
Kontakte müssen die Pins 3 und 4 (Signal 1)
bzw. 5 und 4 (Signal 2) schalten.
Sicherheitsabschal-
tung nach
60 Min.
60 Min.
Nach Ansprechen der
Überwachung
Mit
TEST-Taste
quittieren
---
Seite 8
