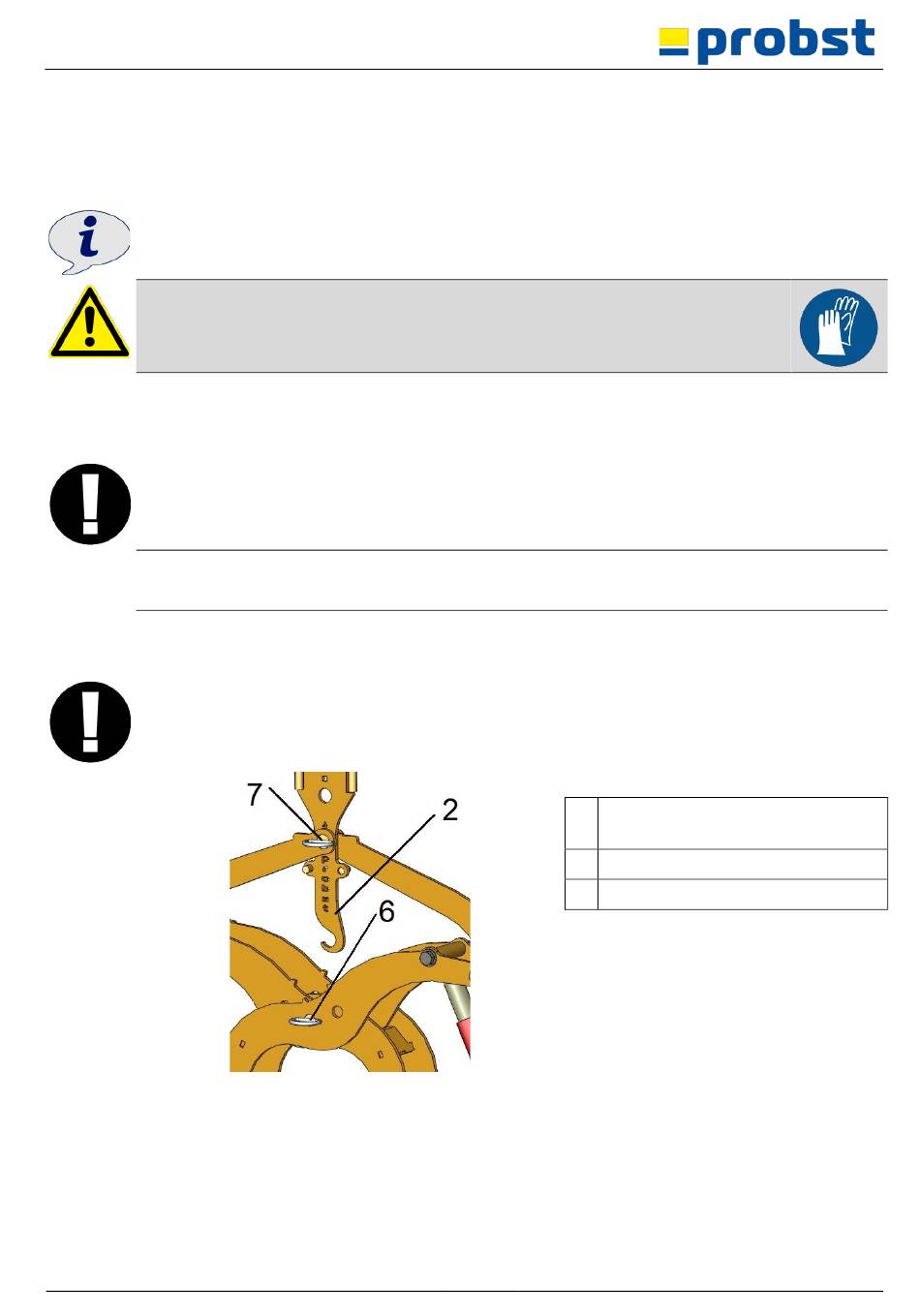

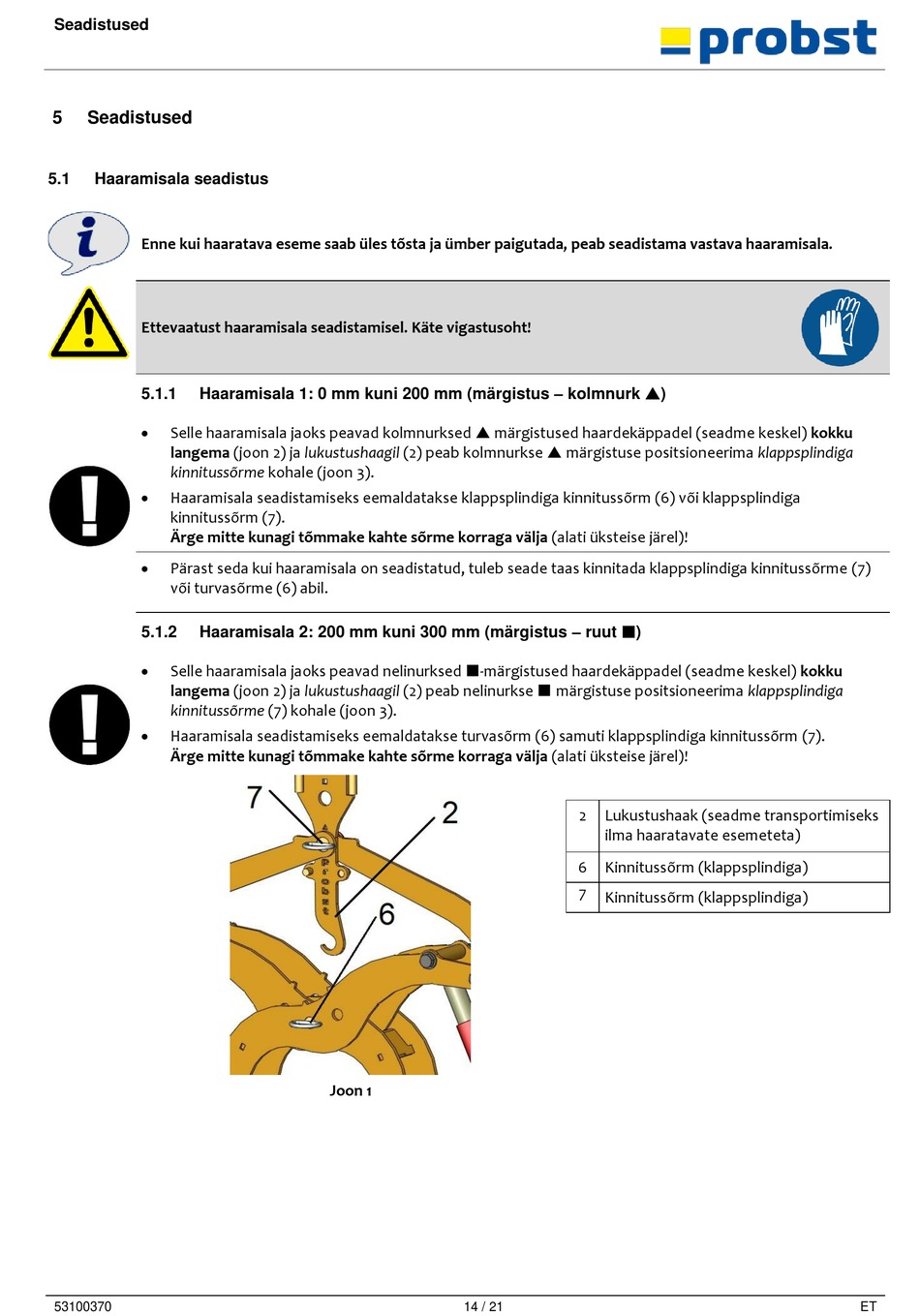

Seadistused
5
Seadistused
5.1
Haaramisala seadistus
Enne kui haaratava eseme saab üles tõsta ja ümber paigutada, peab seadistama vastava haaramisala.
Ettevaatust haaramisala seadistamisel. Käte vigastusoht!
Haaramisala 1: 0 mm kuni 200 mm (märgistus – kolmnurk )
5.1.1
Selle haaramisala jaoks peavad kolmnurksed  märgistused haardekäppadel (seadme keskel) kokku
langema (joon 2) ja lukustushaagil (2) peab kolmnurkse  märgistuse positsioneerima klappsplindiga
kinnitussõrme kohale (joon 3).
Haaramisala seadistamiseks eemaldatakse klappsplindiga kinnitussõrm (6) või klappsplindiga
kinnitussõrm (7).
Ärge mitte kunagi tõmmake kahte sõrme korraga välja (alati üksteise järel)!
Pärast seda kui haaramisala on seadistatud, tuleb seade taas kinnitada klappsplindiga kinnitussõrme (7)
või turvasõrme (6) abil.
Haaramisala 2: 200 mm kuni 300 mm (märgistus – ruut )
5.1.2
Selle haaramisala jaoks peavad nelinurksed -märgistused haardekäppadel (seadme keskel) kokku
langema (joon 2) ja lukustushaagil (2) peab nelinurkse  märgistuse positsioneerima klappsplindiga
kinnitussõrme (7) kohale (joon 3).
Haaramisala seadistamiseks eemaldatakse turvasõrm (6) samuti klappsplindiga kinnitussõrm (7).
Ärge mitte kunagi tõmmake kahte sõrme korraga välja (alati üksteise järel)!
53100370
Joon 1
14 / 21
2
Lukustushaak (seadme transportimiseks
ilma haaratavate esemeteta)
6
Kinnitussõrm (klappsplindiga)
7
Kinnitussõrm (klappsplindiga)
ET
