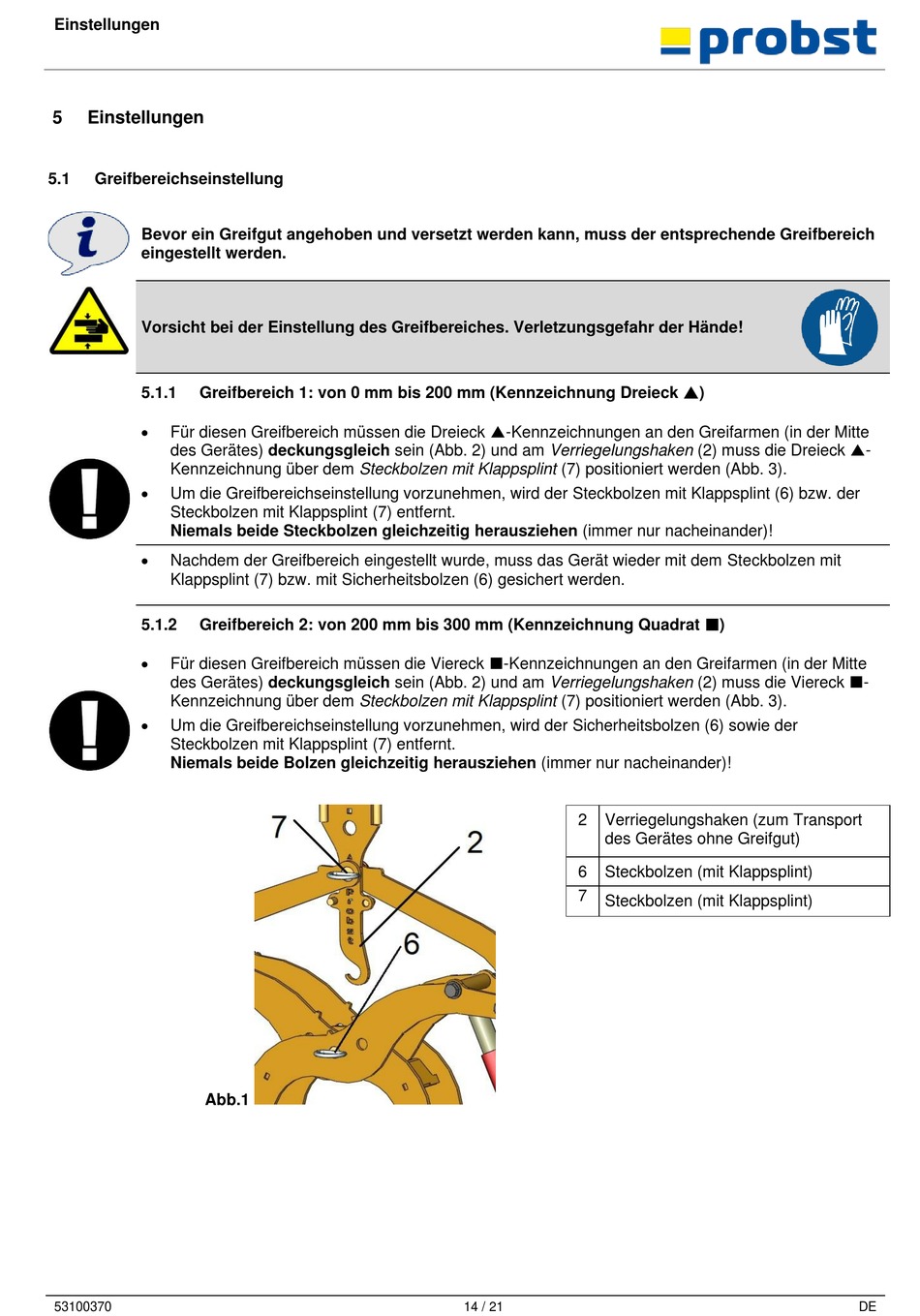

Einstellungen
5
Einstellungen
5.1
Greifbereichseinstellung
Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich
eingestellt werden.
Vorsicht bei der Einstellung des Greifbereiches. Verletzungsgefahr der Hände!
Greifbereich 1: von 0 mm bis 200 mm (Kennzeichnung Dreieck )
5.1.1
Für diesen Greifbereich müssen die Dreieck -Kennzeichnungen an den Greifarmen (in der Mitte
des Gerätes) deckungsgleich sein (Abb. 2) und am Verriegelungshaken (2) muss die Dreieck -
Kennzeichnung über dem Steckbolzen mit Klappsplint (7) positioniert werden (Abb. 3).
Um die Greifbereichseinstellung vorzunehmen, wird der Steckbolzen mit Klappsplint (6) bzw. der
Steckbolzen mit Klappsplint (7) entfernt.
Niemals beide Steckbolzen gleichzeitig herausziehen (immer nur nacheinander)!
Nachdem der Greifbereich eingestellt wurde, muss das Gerät wieder mit dem Steckbolzen mit
Klappsplint (7) bzw. mit Sicherheitsbolzen (6) gesichert werden.
Greifbereich 2: von 200 mm bis 300 mm (Kennzeichnung Quadrat )
5.1.2
Für diesen Greifbereich müssen die Viereck -Kennzeichnungen an den Greifarmen (in der Mitte
des Gerätes) deckungsgleich sein (Abb. 2) und am Verriegelungshaken (2) muss die Viereck -
Kennzeichnung über dem Steckbolzen mit Klappsplint (7) positioniert werden (Abb. 3).
Um die Greifbereichseinstellung vorzunehmen, wird der Sicherheitsbolzen (6) sowie der
Steckbolzen mit Klappsplint (7) entfernt.
Niemals beide Bolzen gleichzeitig herausziehen (immer nur nacheinander)!

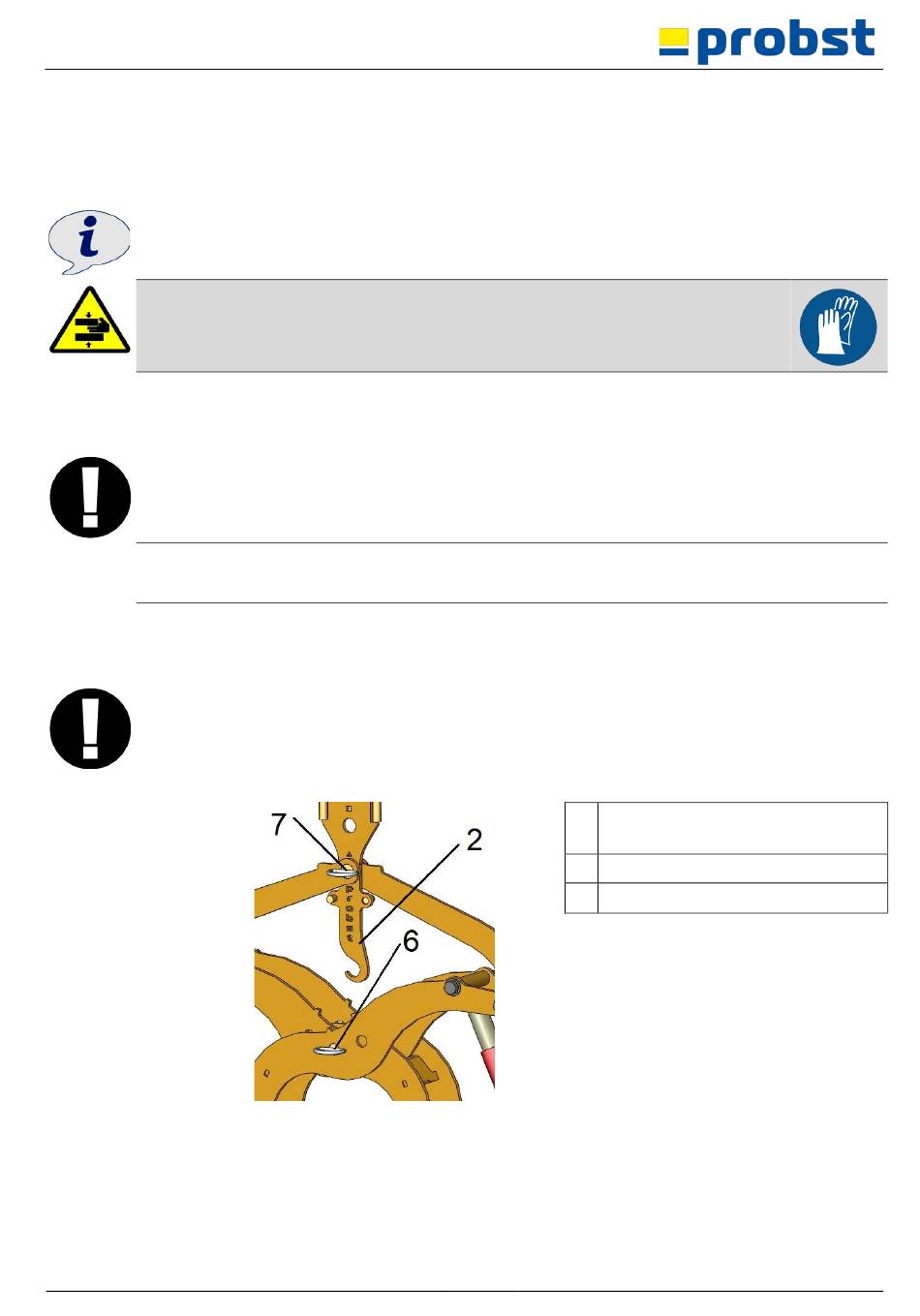

Abb.1
53100370
2
Verriegelungshaken (zum Transport
des Gerätes ohne Greifgut)
6
Steckbolzen (mit Klappsplint)
7
Steckbolzen (mit Klappsplint)
14 / 21
DE
