Aufstellen und Inbetriebnahme
Anschliessen der Feststation
Achtung:
Achten Sie darauf, dass die Stecker des An-
schlusskabels und des Netzgerätekabels an
der Feststation nicht verwechselt werden:
• Bei vertauschten Anschlüssen
funktioniert die Feststation nicht und
kann beschädigt werden.
Anschlusskabel
Das Anschlusskabel hat zwei unterschied-
liche Stecker:
1.
Den kleineren in die Buchse
(Telefonsymbol) an der Unterseite
des Telefons stecken, bis dieser ein-
rastet.
2.
Das Kabel in den zugehörigen
Kabelkanal legen.
3.
Den grösseren Stecker in die Steck-
dose Ihres Telefonanschlusses
stecken.
Netzgerätekabel
1.
Den Stecker des Netzgerätekabels
in die Buchse (Netzgerätesymbol)
einstecken, bis dieser einrastet.
2.
Das Kabel in den zugehörigen
Kabelkanal legen.
3.
Anschliessend das Steckernetzteil in
eine 230-V-Steckdose stecken.
Hinweis:
Bei nicht eingestecktem Netzteil oder bei
Stromausfall ist Ihr Telefon nicht funktions-
fähig.
Das Telefon darf nur mit dem mitgelieferten
Netzteil SNG 5 af, geprüft nach EN60950
Schutzklasse 2, betrieben werden.

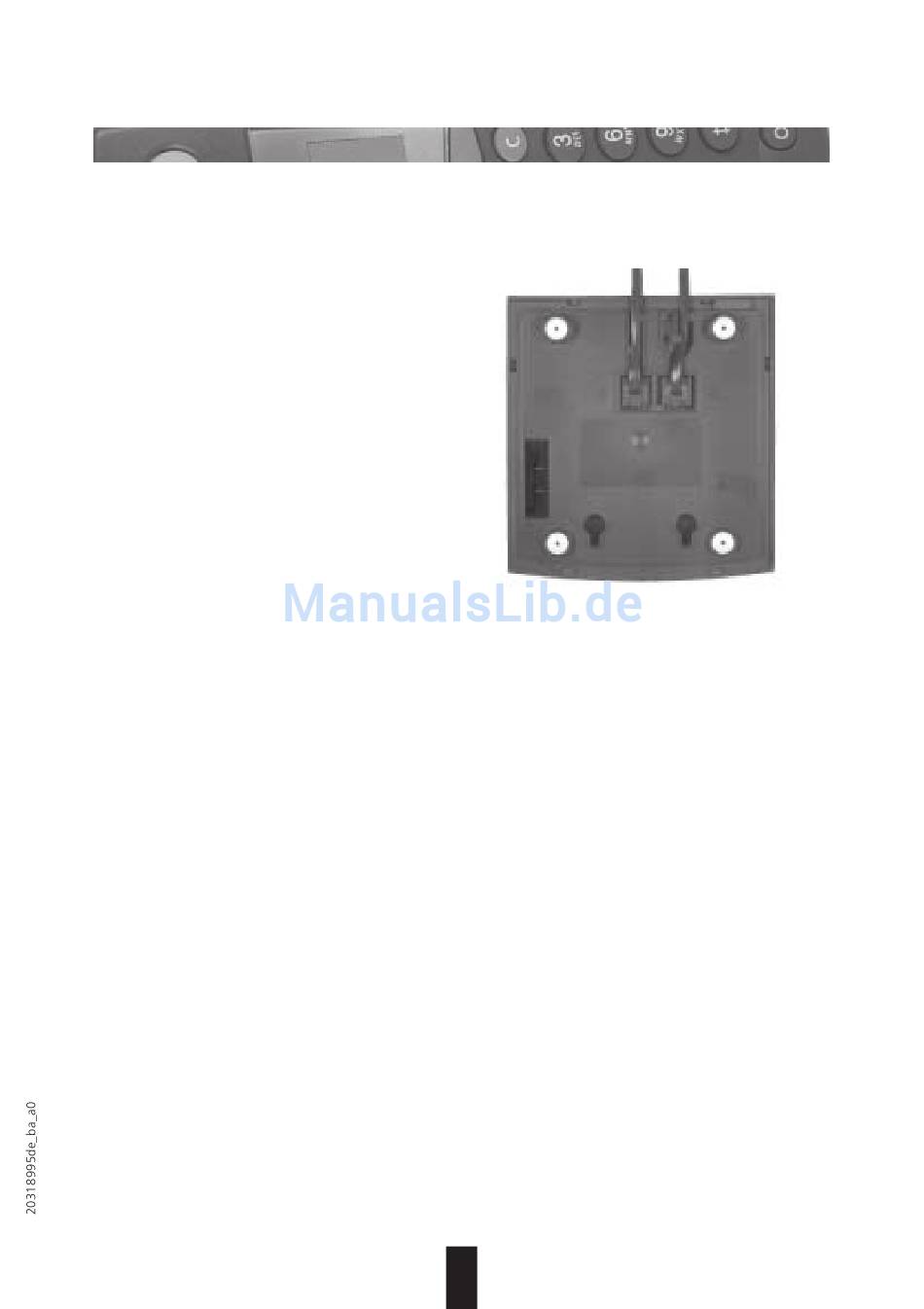

Feststation
Netzgerätekabel
(Strom)
Ausziehen der Feststation
1.
Zuerst das Steckernetzteil aus der
230-V-Steckdose ziehen.
2.
Zum Lösen der Stecker den Rast-
haken in Richtung Steckerkörper
drücken (z.B. mit einem kleinen
Schraubenzieher) und gleichzeitig
den Stecker am Kabel
herausziehen.
Hinweis:
Neue Steckerbelegung am Apparat
Die neue Steckerbelegung entspricht der
europäischen Norm. Beachten Sie, dass die
bisherigen Swisscom-Telefonapparate eine
andere Steckerbelegung haben.
Bitte verwenden Sie für diesen Apparat das
beigelegte Kabel.
Für neue Installationen mit RJ 45-Anschluss-
dosen sind folgende Kabel geeignet:
Länge 3m: Art. Nr. 522.733.5.
Sie können das beigelegte Kabel im
Swisscom-Shop gegen eines mit RJ 45-
Stecker umtauschen.
