Maico ER-APB Montage- Und Betriebsanleitung Seite 30

20 Schaltpläne
Befindet sich beim manuellen Abschalten mit
Schalter S1 das Gerät in:
• Volllastbetrieb, d. h. es liegt Feuchte an, dann
läuft das Gerät solange weiter, bis die Feuchte
den gespeicherten Referenzwert unterschreitet.
Nach Ablauf der 15 Minuten Nachlaufzeit,
schaltet der Ventilator in den Grundlastbetrieb
zurück.
• Grundlastbetrieb, schaltet das Gerät sofort
selbsttätig ab.
Hinweis: Bei geöffnetem Schalter S1 kann das
Gerät selbsttätig anlaufen.

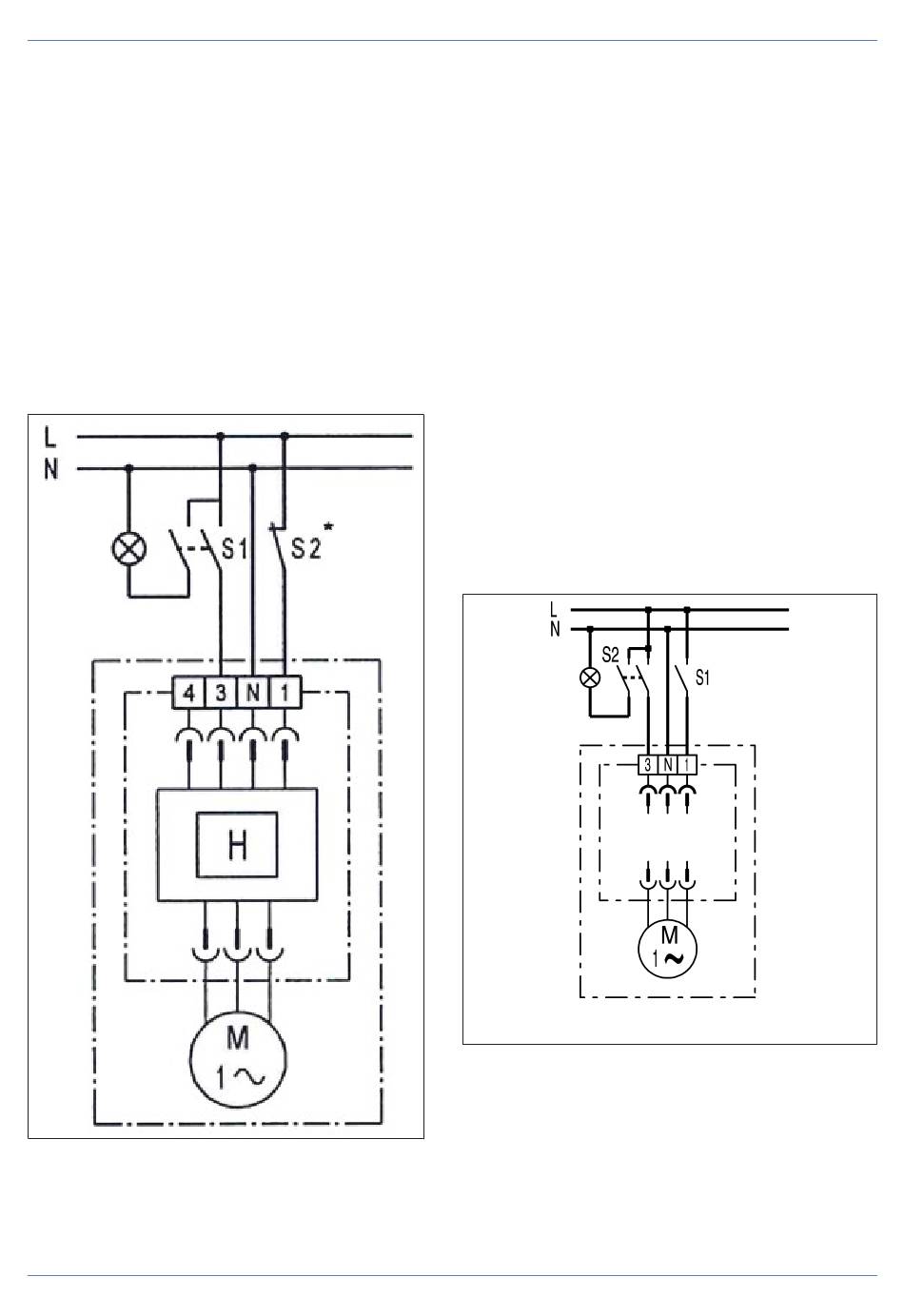

H- Schaltungsvariante 3
Manueller Volllastbetrieb mit vorgegebener
Nachlaufzeit
Einschalten
Das Gerät wird mit Schalter S1 manuell auf Voll-
last geschaltet. Die Feuchtesteuerung ist aktiv.
Ausschalten
30
Beim Ausschalten mit S1 läuft das Gerät mit einer
Nachlaufzeit von 15 Minuten im Volllastbetrieb
weiter. Liegt nach dieser Zeit die am Gerät ge-
messene Feuchte.
• über dem gespeicherten Referenzwert läuft der
Ventilator solange im Volllastbetrieb weiter, bis
die Feuchte den Referenzwert unterschreitet.
Nach Ablauf der 15 Minuten Nachlaufzeit,
schaltet der Ventilator in den Grundlastbetrieb
zurück.
• unter dem gespeicherten Referenzwert schaltet
der Ventilator nach 15 Minuten Nachlaufzeit
selbsttätig ab.
Bei geöffnetem Schalter S1 kann das Gerät in
Folge hoher Feuchte im Raum selbsttätig anlau-
fen.
* Mit Schalter S2 kann das Gerät zusätzlich, un-
abhängig von der Raumbeleuchtung ausgeschal-
tet werden, z. B. bei Fehlfunktionen durch Rück-
spannungen. Die Feuchtefunktion ist dann inaktiv.
ER-AP 60 G, ER-APB 60 G
ER-AP 100 G, ER-APB 100 G
G-Ausführung
Das Gerät mit Grundlastfunktion kann je nach Be-
darf mit Grundlast oder Volllast betrieben werden.
Einschalten
Wird Schalter S1 betätigt, läuft das Gerät perma-
nent im Grundlastbetrieb (Dauerbetrieb mit klei-
ner Drehzahl und niedrigem Fördervolumen).
Wird zusätzlich die Raumbeleuchtung mit Schal-
