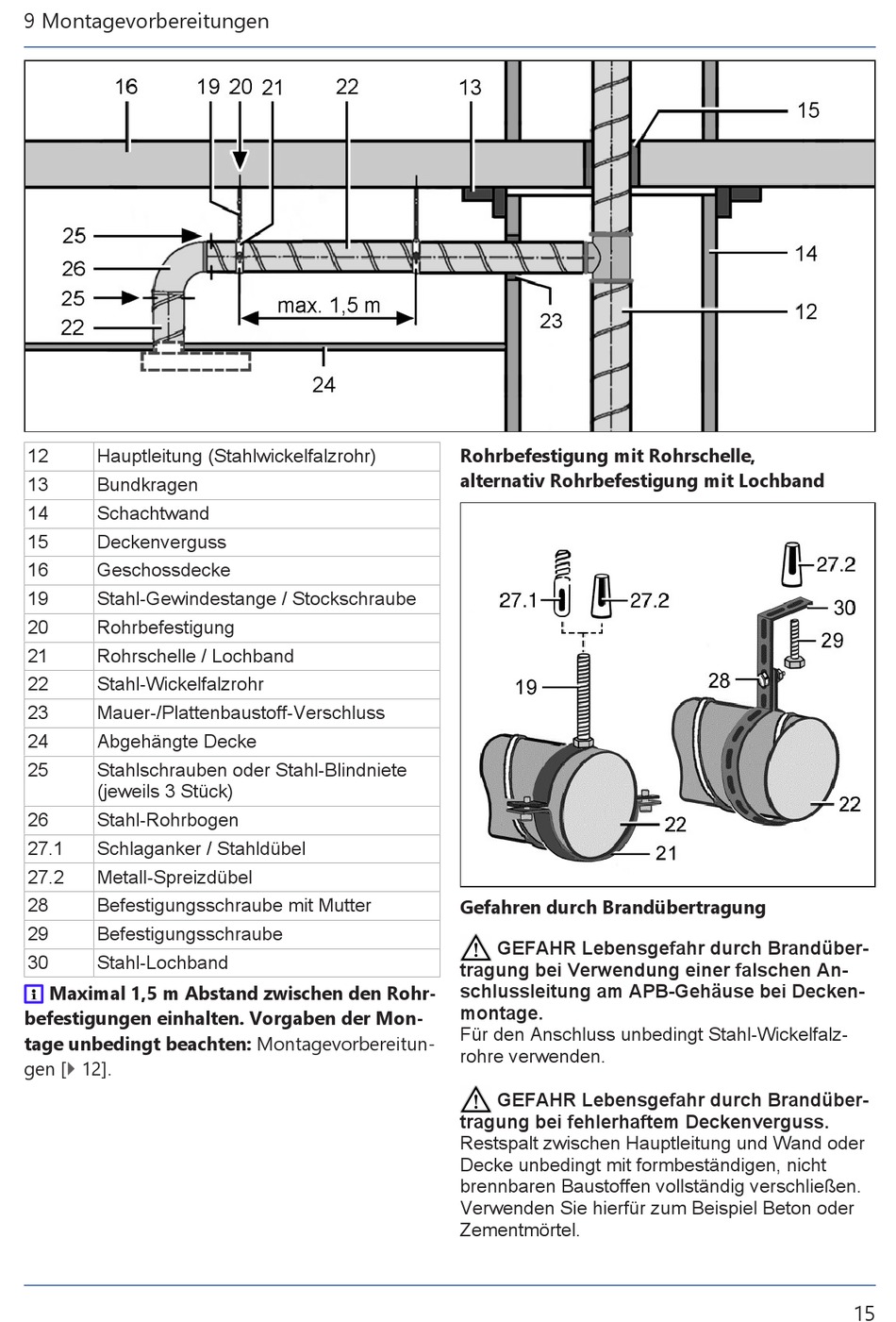

Maico ER-APB Montage- Und Betriebsanleitung Seite 15

9 Montagevorbereitungen
12 Hauptleitung (Stahlwickelfalzrohr)
13 Bundkragen
14 Schachtwand
15 Deckenverguss
16 Geschossdecke
19 Stahl-Gewindestange / Stockschraube
20 Rohrbefestigung
21 Rohrschelle / Lochband
22 Stahl-Wickelfalzrohr
23 Mauer-/Plattenbaustoff-Verschluss
24 Abgehängte Decke
25 Stahlschrauben oder Stahl-Blindniete
(jeweils 3 Stück)
26 Stahl-Rohrbogen
27.1 Schlaganker / Stahldübel
27.2 Metall-Spreizdübel
28 Befestigungsschraube mit Mutter
29 Befestigungsschraube
30 Stahl-Lochband
Maximal 1,5 m Abstand zwischen den Rohr-
befestigungen einhalten. Vorgaben der Mon-
tage unbedingt beachten: Montagevorbereitun-
gen [} 12].
Rohrbefestigung mit Rohrschelle,
alternativ Rohrbefestigung mit Lochband
Gefahren durch Brandübertragung
GEFAHR Lebensgefahr durch Brandüber-
tragung bei Verwendung einer falschen An-
schlussleitung am APB-Gehäuse bei Decken-
montage.
Für den Anschluss unbedingt Stahl-Wickelfalz-
rohre verwenden.
GEFAHR Lebensgefahr durch Brandüber-
tragung bei fehlerhaftem Deckenverguss.
Restspalt zwischen Hauptleitung und Wand oder
Decke unbedingt mit formbeständigen, nicht
brennbaren Baustoffen vollständig verschließen.
Verwenden Sie hierfür zum Beispiel Beton oder
Zementmörtel.
