17 System- und Zubehörkomponenten
Bezeichnung
PL ER 60 VZ
PL ER 60 G
PL AP ER 60 F
PL ER 60 I
PL ER 60 GVZ
PL ER 60 H
PL ER 60 VZC
PL ER 100
PL ER 100 VZ
PL ER 100 VZC
PL ER 100 G
PL AP ER 100 F
PL ER 100 I
PL ER 100 GVZ
PL ER 100 H
Bei Rückfragen
Maico Elektroapparate-Fabrik GmbH
Steinbeisstraße 20
78056 Villingen-Schwenningen, Deutschland
Tel. +49 7720 694 445
Fax +49 7720 694 175
E-Mail: ersatzteilservice@maico.de
Ersatzteile können unter www.shop.maico-
ventilatoren.com bestellt werden.
17 System- und Zubehörkompo-
nenten
17.1 Zubehör
Bezeichnung
Filtermatte ZF 60/100: 5
Stück, Filterklasse G2
nach EN 779 mit Filter-
wechselanzeige (Time-
strip)
Schalldämmelement
ER-SE AP
Artikel-Nr.
E101.1014.9004
E101.1012.9102
E101.1014.9303
E101.1014.9403
E101.1014.9504
E101.1014.9207
E101.1014.9801
E101.1013.9002
E101.1015.9004
E101.1015.9601
E101.1013.9102
E101.1015.9303
E101.1015.9403
E101.1015.9502
E101.1015.9207
Artikel-Nr.
0093.0331
0192.0679

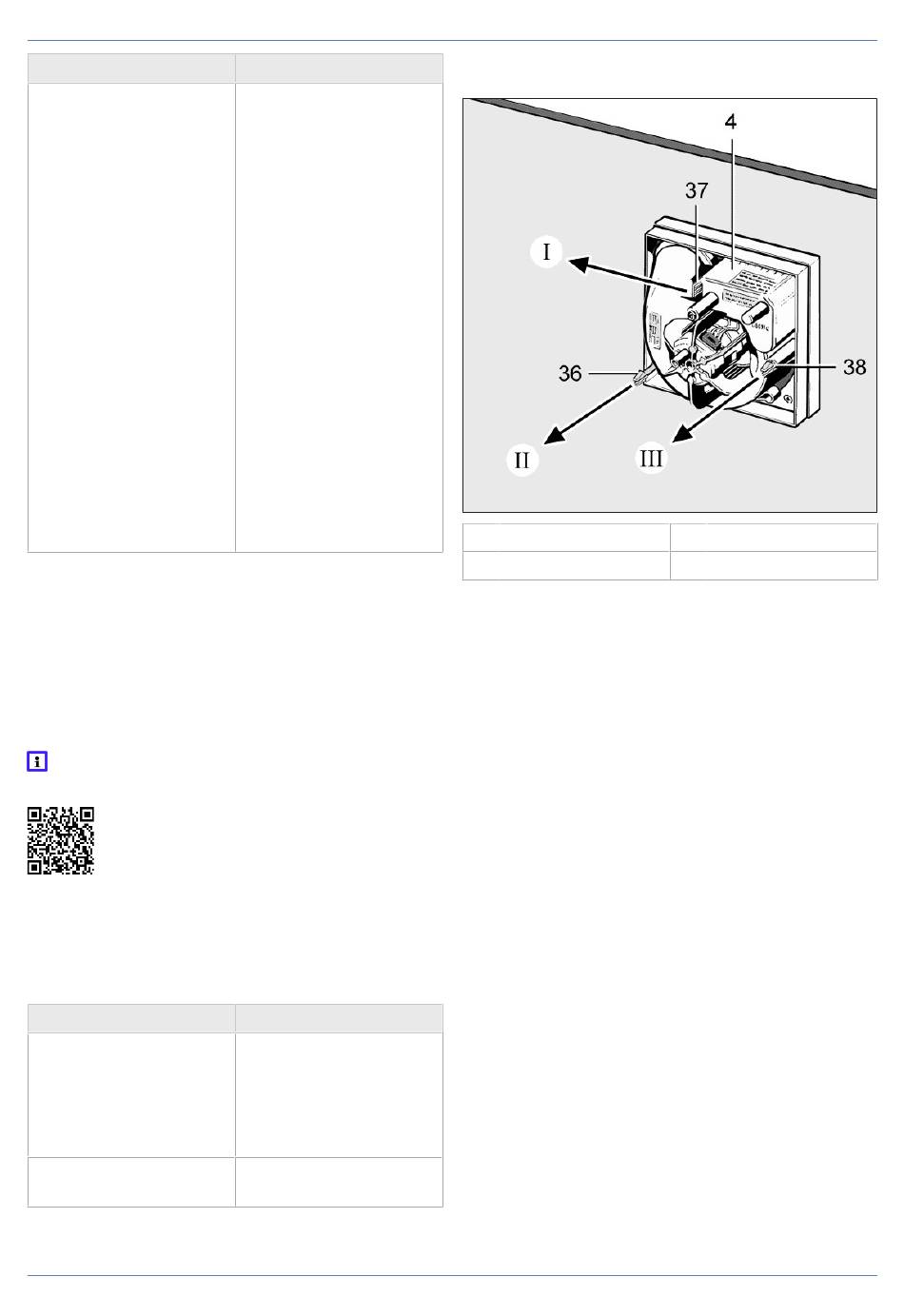

18 Ausbau des Gehäuses
4 Ventilatoreinsatz
37 Rasthebel
1. Netzsicherung ausschalten und Warnschild
anbringen.
2. Abdeckung und Gehäuseoberteil entfernen.
3. Den Rasthebel leicht nach links drücken (→
Pfeil I), ausrasten und den Ventilatoreinsatz
leicht anheben.
4. Die Rastnasen des Zapfens zusam-
mendrücken, und den Ventilatoreinsatz leicht
anheben.
5. Die Rastnasen des Zapfens zusam-
mendrücken und den gesamte Ventilatorein-
satz gleichmäßig parallel aus dem Gehäuse-
unterteil abziehen (→ Pfeile I - III).
6. Der Einbau erfolgt in umgekehrter Reihenfol-
ge.
19 Umweltgerechte Entsorgung
Das Lüftungsgerät und auch die Verpackung ent-
hält wiederverwertbare Stoffe, die nicht in den
Restmüll gelangen dürfen.
Entsorgen Sie die Verpackungsmaterialien um-
weltgerecht nach den in Ihrem Land geltenden
Bestimmungen.
Entsorgen Sie die Luftfilter umweltgerecht nach
den in Ihrem Land geltenden Bestimmungen.
Entsorgen Sie das Gerät nach Ende der Nutzung
umweltgerecht nach den in Ihrem Land geltenden
Bestimmungen.
36 Rastnasen
38 Rastnasen
25
