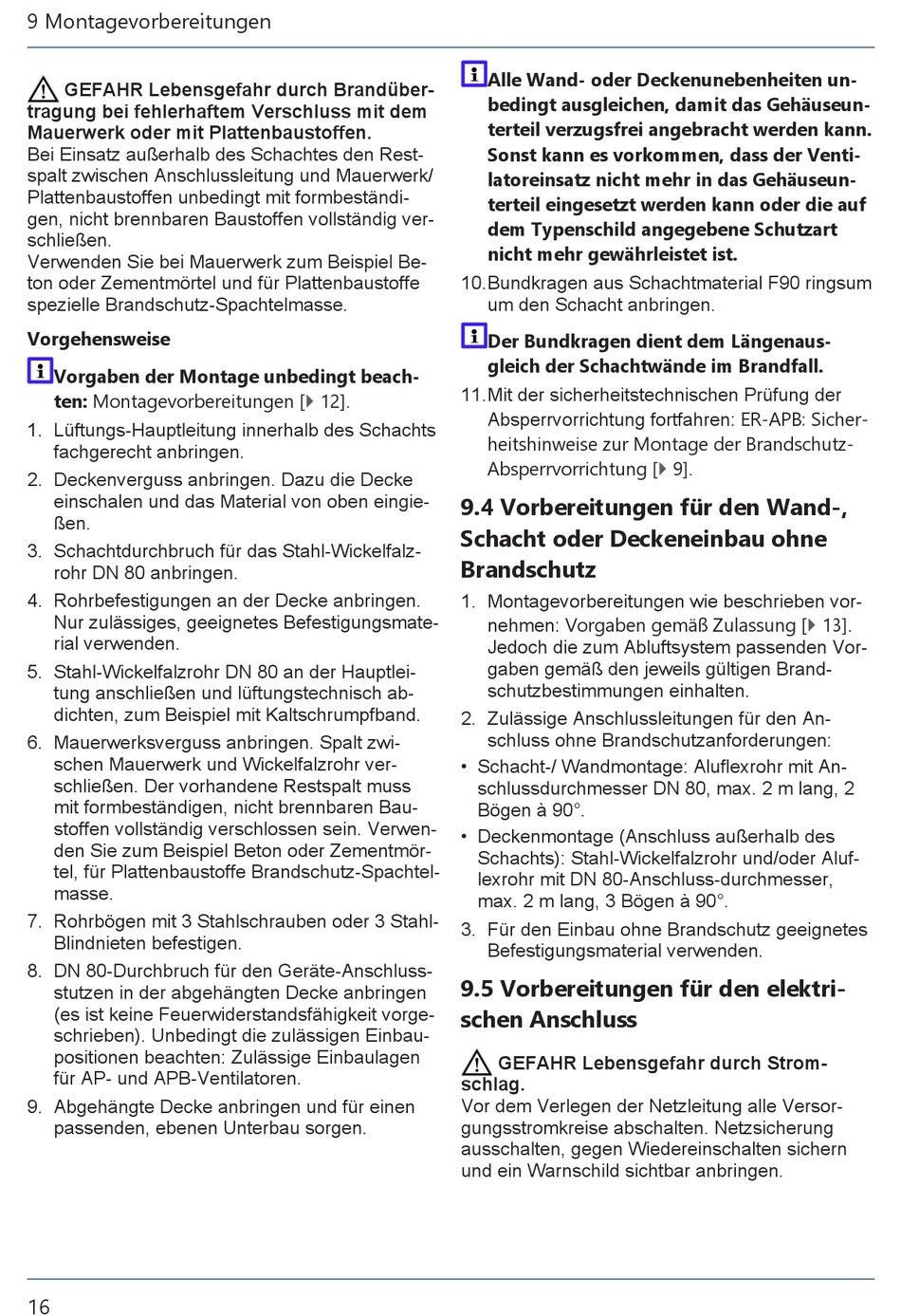

9 Montagevorbereitungen
GEFAHR Lebensgefahr durch Brandüber-
tragung bei fehlerhaftem Verschluss mit dem
Mauerwerk oder mit Plattenbaustoffen.
Bei Einsatz außerhalb des Schachtes den Rest-
spalt zwischen Anschlussleitung und Mauerwerk/
Plattenbaustoffen unbedingt mit formbeständi-
gen, nicht brennbaren Baustoffen vollständig ver-
schließen.
Verwenden Sie bei Mauerwerk zum Beispiel Be-
ton oder Zementmörtel und für Plattenbaustoffe
spezielle Brandschutz-Spachtelmasse.
Vorgehensweise
Vorgaben der Montage unbedingt beach-
ten: Montagevorbereitungen [} 12].
1. Lüftungs-Hauptleitung innerhalb des Schachts
fachgerecht anbringen.
2. Deckenverguss anbringen. Dazu die Decke
einschalen und das Material von oben eingie-
ßen.
3. Schachtdurchbruch für das Stahl-Wickelfalz-
rohr DN 80 anbringen.
4. Rohrbefestigungen an der Decke anbringen.
Nur zulässiges, geeignetes Befestigungsmate-
rial verwenden.
5. Stahl-Wickelfalzrohr DN 80 an der Hauptlei-
tung anschließen und lüftungstechnisch ab-
dichten, zum Beispiel mit Kaltschrumpfband.
6. Mauerwerksverguss anbringen. Spalt zwi-
schen Mauerwerk und Wickelfalzrohr ver-
schließen. Der vorhandene Restspalt muss
mit formbeständigen, nicht brennbaren Bau-
stoffen vollständig verschlossen sein. Verwen-
den Sie zum Beispiel Beton oder Zementmör-
tel, für Plattenbaustoffe Brandschutz-Spachtel-
masse.
7. Rohrbögen mit 3 Stahlschrauben oder 3 Stahl-
Blindnieten befestigen.
8. DN 80-Durchbruch für den Geräte-Anschluss-
stutzen in der abgehängten Decke anbringen
(es ist keine Feuerwiderstandsfähigkeit vorge-
schrieben). Unbedingt die zulässigen Einbau-
positionen beachten: Zulässige Einbaulagen
für AP- und APB-Ventilatoren.
9. Abgehängte Decke anbringen und für einen
passenden, ebenen Unterbau sorgen.
16
Alle Wand- oder Deckenunebenheiten un-
bedingt ausgleichen, damit das Gehäuseun-
terteil verzugsfrei angebracht werden kann.
Sonst kann es vorkommen, dass der Venti-
latoreinsatz nicht mehr in das Gehäuseun-
terteil eingesetzt werden kann oder die auf
dem Typenschild angegebene Schutzart
nicht mehr gewährleistet ist.
10.Bundkragen aus Schachtmaterial F90 ringsum
um den Schacht anbringen.
Der Bundkragen dient dem Längenaus-
gleich der Schachtwände im Brandfall.
11.Mit der sicherheitstechnischen Prüfung der
Absperrvorrichtung fortfahren: ER-APB: Sicher-
heitshinweise zur Montage der Brandschutz-
Absperrvorrichtung [} 9].
9.4 Vorbereitungen für den Wand-,
Schacht oder Deckeneinbau ohne
Brandschutz
1. Montagevorbereitungen wie beschrieben vor-
nehmen: Vorgaben gemäß Zulassung [} 13].
Jedoch die zum Abluftsystem passenden Vor-
gaben gemäß den jeweils gültigen Brand-
schutzbestimmungen einhalten.
2. Zulässige Anschlussleitungen für den An-
schluss ohne Brandschutzanforderungen:
• Schacht-/ Wandmontage: Aluflexrohr mit An-
schlussdurchmesser DN 80, max. 2 m lang, 2
Bögen à 90°.
• Deckenmontage (Anschluss außerhalb des
Schachts): Stahl-Wickelfalzrohr und/oder Aluf-
lexrohr mit DN 80-Anschluss-durchmesser,
max. 2 m lang, 3 Bögen à 90°.
3. Für den Einbau ohne Brandschutz geeignetes
Befestigungsmaterial verwenden.
9.5 Vorbereitungen für den elektri-
schen Anschluss
GEFAHR Lebensgefahr durch Strom-
schlag.
Vor dem Verlegen der Netzleitung alle Versor-
gungsstromkreise abschalten. Netzsicherung
ausschalten, gegen Wiedereinschalten sichern
und ein Warnschild sichtbar anbringen.
