Vorwort
Vorwort

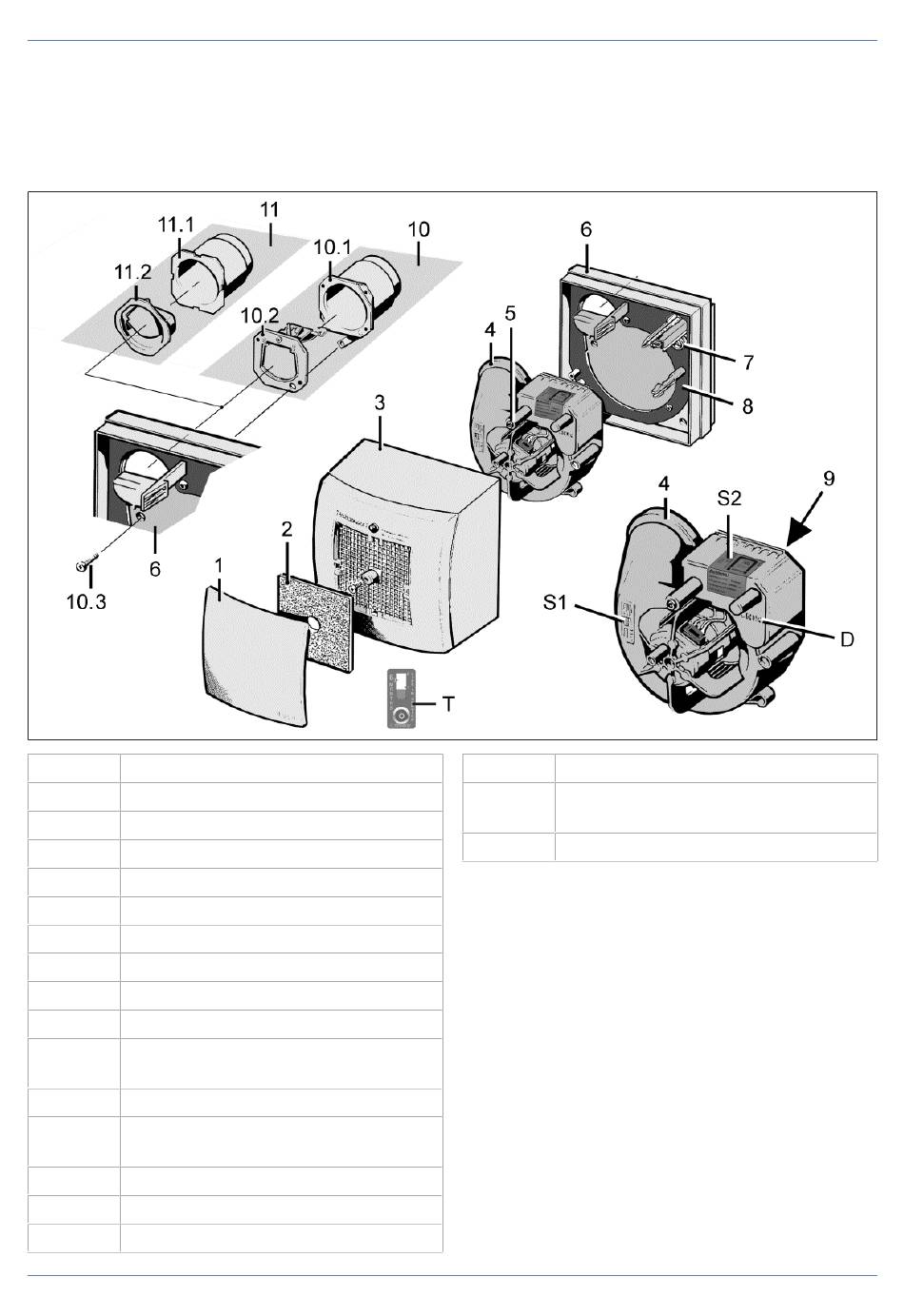

Übersicht ER AP/APB-System
1 Abdeckung
2 G2-Luftfilter
3 Gehäuseoberteil
4 Ventilatoreinsatz ER EC
5 Sensor (H- oder F-Ausführung)
6 Gehäuseunterteil
7 Leitungstülle
8 Gehäusebodendichtung
9 Elektronikplatinen
10.1 Metall-Ausblasstutzen mit Lasche
10.2 Metall-Absperrklappe mit Auslöseein-
richtung
10.3 Befestigungsschraube, bauseitig
11 ER-AP: Kunststoff-Verschlussklappe
ohne Brandschutz
11.1 Kunststoff-Ausblasstutzen
11.2 Kunststoff-Rückschlagklappe
D Produktionsdatum
Lesen Sie diese Anleitung vor der Montage und
ersten Benutzung bitte sorgfältig durch. Folgen
Sie den Anweisungen. Übergeben Sie die Anlei-
tungen an den Eigentümer zur Aufbewahrung.
S1 Typenschild
S2 TÜV-Aufkleber mit Hinweis „Gebläse-
einheit parallel einschieben"
T Timestrip
1 Lieferumfang
Aufputzgehäuse ER-AP
• Aufputzgehäuse mit Kunststoff-Absperrvorrich-
tung zur Verbindung mit der Abluftleitung
DN 75/DN 80.
Aufputzgehäuse ER-APB
• Aufputzgehäuse mit beigelegter Brandschutz-
Absperrvorrichtung zur Verbindung mit der Ab-
luftleitung DN 75/DN 80.
Weitere Komponenten
• Luftfilter
• Timestrip auf Titelseite dieser Anleitung
• Montage- und Betriebsanleitung
3
