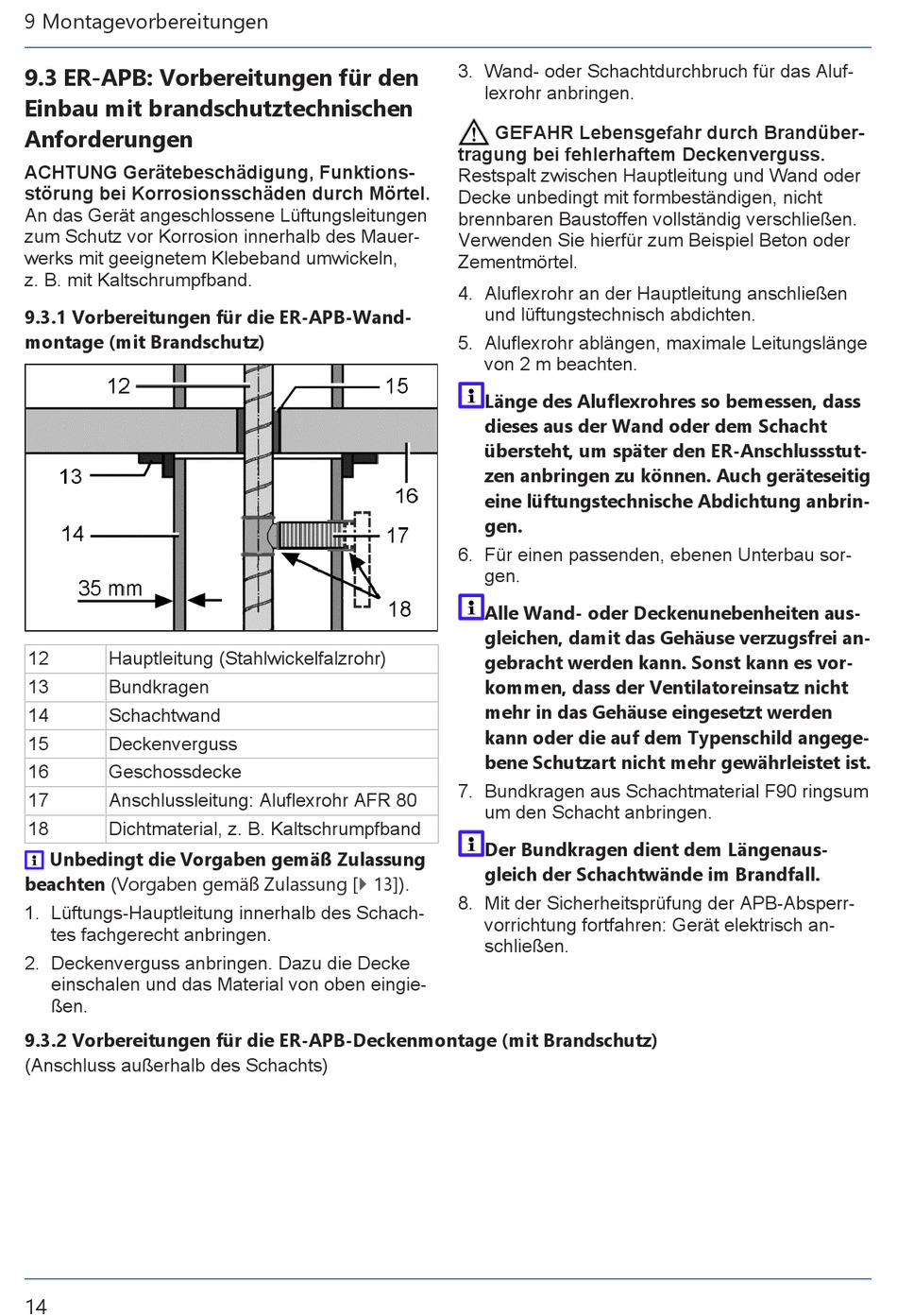

9 Montagevorbereitungen
9.3 ER-APB: Vorbereitungen für den
Einbau mit brandschutztechnischen
Anforderungen
ACHTUNG Gerätebeschädigung, Funktions-
störung bei Korrosionsschäden durch Mörtel.
An das Gerät angeschlossene Lüftungsleitungen
zum Schutz vor Korrosion innerhalb des Mauer-
werks mit geeignetem Klebeband umwickeln,
z. B. mit Kaltschrumpfband.
9.3.1 Vorbereitungen für die ER-APB-Wand-
montage (mit Brandschutz)
12
Hauptleitung (Stahlwickelfalzrohr)
13
Bundkragen
14
Schachtwand
15
Deckenverguss
16
Geschossdecke
17
Anschlussleitung: Aluflexrohr AFR 80
18
Dichtmaterial, z. B. Kaltschrumpfband
Unbedingt die Vorgaben gemäß Zulassung
beachten (Vorgaben gemäß Zulassung [} 13]).
1. Lüftungs-Hauptleitung innerhalb des Schach-
tes fachgerecht anbringen.
2. Deckenverguss anbringen. Dazu die Decke
einschalen und das Material von oben eingie-
ßen.
9.3.2 Vorbereitungen für die ER-APB-Deckenmontage (mit Brandschutz)
(Anschluss außerhalb des Schachts)
14
3. Wand- oder Schachtdurchbruch für das Aluf-
lexrohr anbringen.
GEFAHR Lebensgefahr durch Brandüber-
tragung bei fehlerhaftem Deckenverguss.
Restspalt zwischen Hauptleitung und Wand oder
Decke unbedingt mit formbeständigen, nicht
brennbaren Baustoffen vollständig verschließen.
Verwenden Sie hierfür zum Beispiel Beton oder
Zementmörtel.
4. Aluflexrohr an der Hauptleitung anschließen
und lüftungstechnisch abdichten.
5. Aluflexrohr ablängen, maximale Leitungslänge
von 2 m beachten.
Länge des Aluflexrohres so bemessen, dass
dieses aus der Wand oder dem Schacht
übersteht, um später den ER-Anschlussstut-
zen anbringen zu können. Auch geräteseitig
eine lüftungstechnische Abdichtung anbrin-
gen.
6. Für einen passenden, ebenen Unterbau sor-
gen.
Alle Wand- oder Deckenunebenheiten aus-
gleichen, damit das Gehäuse verzugsfrei an-
gebracht werden kann. Sonst kann es vor-
kommen, dass der Ventilatoreinsatz nicht
mehr in das Gehäuse eingesetzt werden
kann oder die auf dem Typenschild angege-
bene Schutzart nicht mehr gewährleistet ist.
7. Bundkragen aus Schachtmaterial F90 ringsum
um den Schacht anbringen.
Der Bundkragen dient dem Längenaus-
gleich der Schachtwände im Brandfall.
8. Mit der Sicherheitsprüfung der APB-Absperr-
vorrichtung fortfahren: Gerät elektrisch an-
schließen.
