Maico ER-APB Montage- Und Betriebsanleitung Seite 17

10 Gehäusemontage
Bei Elektroinstallation und Gerätemontage
unbedingt die einschlägigen Vorschriften
beachten, in Deutschland insbesondere
DIN VDE 0100 mit den entsprechenden Tei-
len.
1. Netzleitung zum Montageort verlegen.
9.6 ER-APB-Absperrvorrichtung, ER-
AP-Verschlussklappe
• ER-APB mit wartungsfreier Brandschutz Ab-
sperrvorrichtung gegen Brandübertragung.
Mit Metall-Ausblasstutzen und Metall-Absperr-

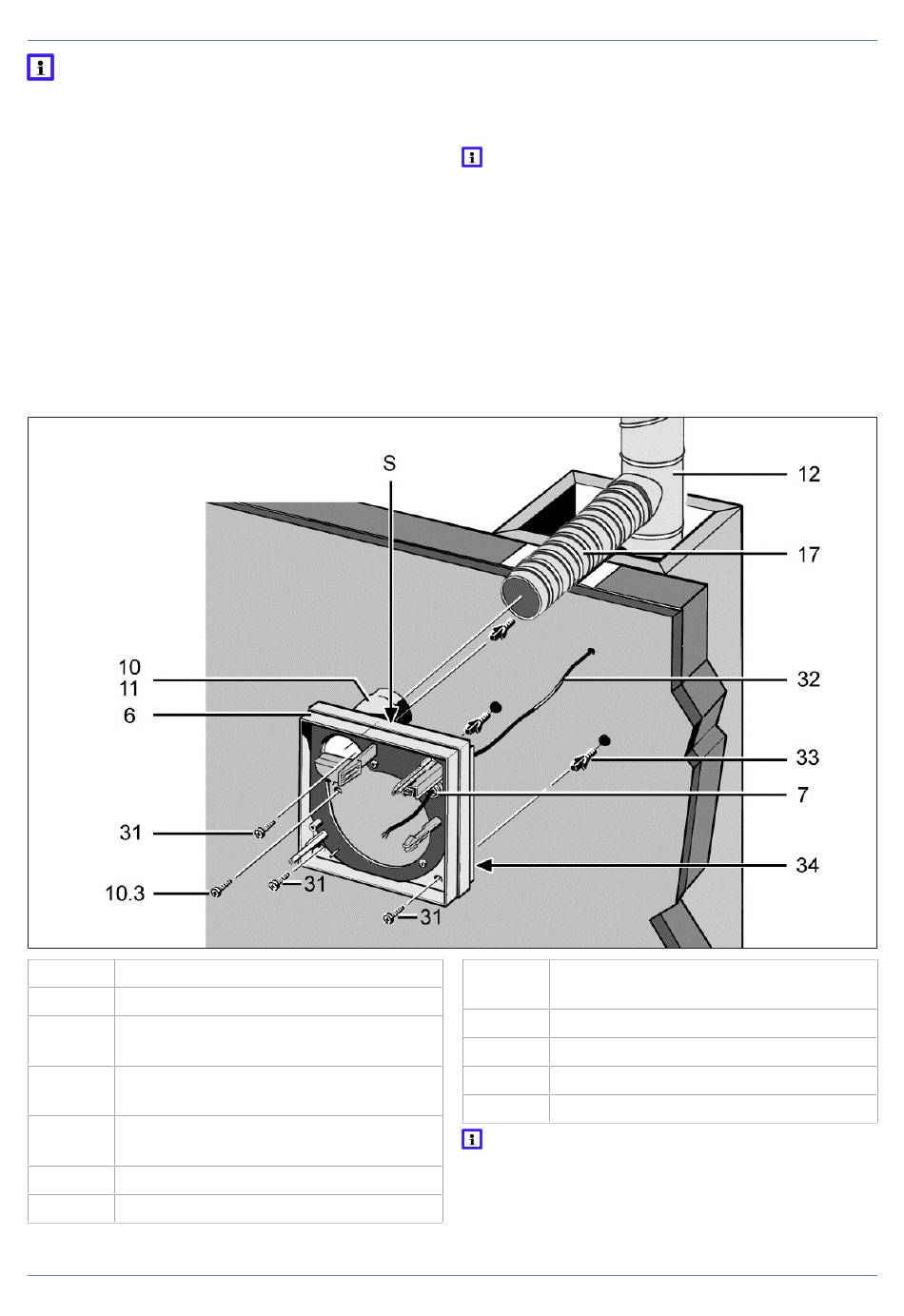

10.1 Wandmontage Gehäuseunterteil
6 Gehäuseunterteil
7 Leitungstülle
10 Metall-Anschlussstutzen mit ER-APB-
Absperrvorrichtung
10.3 ER-APB: Befestigungsschraube, bau-
seitig
11 Kunststoff-Anschlussstutzen mit ER-
AP-Kunststoff-Rückschlagklappe
12 Hauptleitung (Stahl-Wickelfalzrohr)
17 Anschlussleitung: Aluflexrohr AFR 80
klappe und Schmelzlot mit Schmelzlot-Arretie-
rung. Diese ist für ein PAM-GLOBAL RML
Gusslüftungssystem oder ein System mit feuer-
festem Schacht zugelassen.
Beachten Sie auch die Sicherheitshinweise:
ER-APB: Sicherheitshinweise zur Montage der
Brandschutz-Absperrvorrichtung.
• ER-AP Kunststoff-Verschlussklappe mit Kunst-
stoff-Ausblasstutzen und Kunststoff-Rück-
schlagklappe. Diese ist für den Einsatz mit ei-
nem Deckenschottsystem oder einem Entlüf-
tungssystem ohne Brandschutz zugelassen.
10 Gehäusemontage
31 Befestigungsschraube (3 Stück, bau-
seitig)
32 Netzleitung
33 Dübel (bauseitig)
34 Gehäusedichtung
S Solldurchbruch für Aufputzan-schluss
Unbedingt die Sicherheitshinweise zur Ab-
sperrvorrichtung bzw. Verschlussklappe in die-
ser Anleitung beachten.
