Diagnose
[ Diagnose > Ports > RSPAN ]

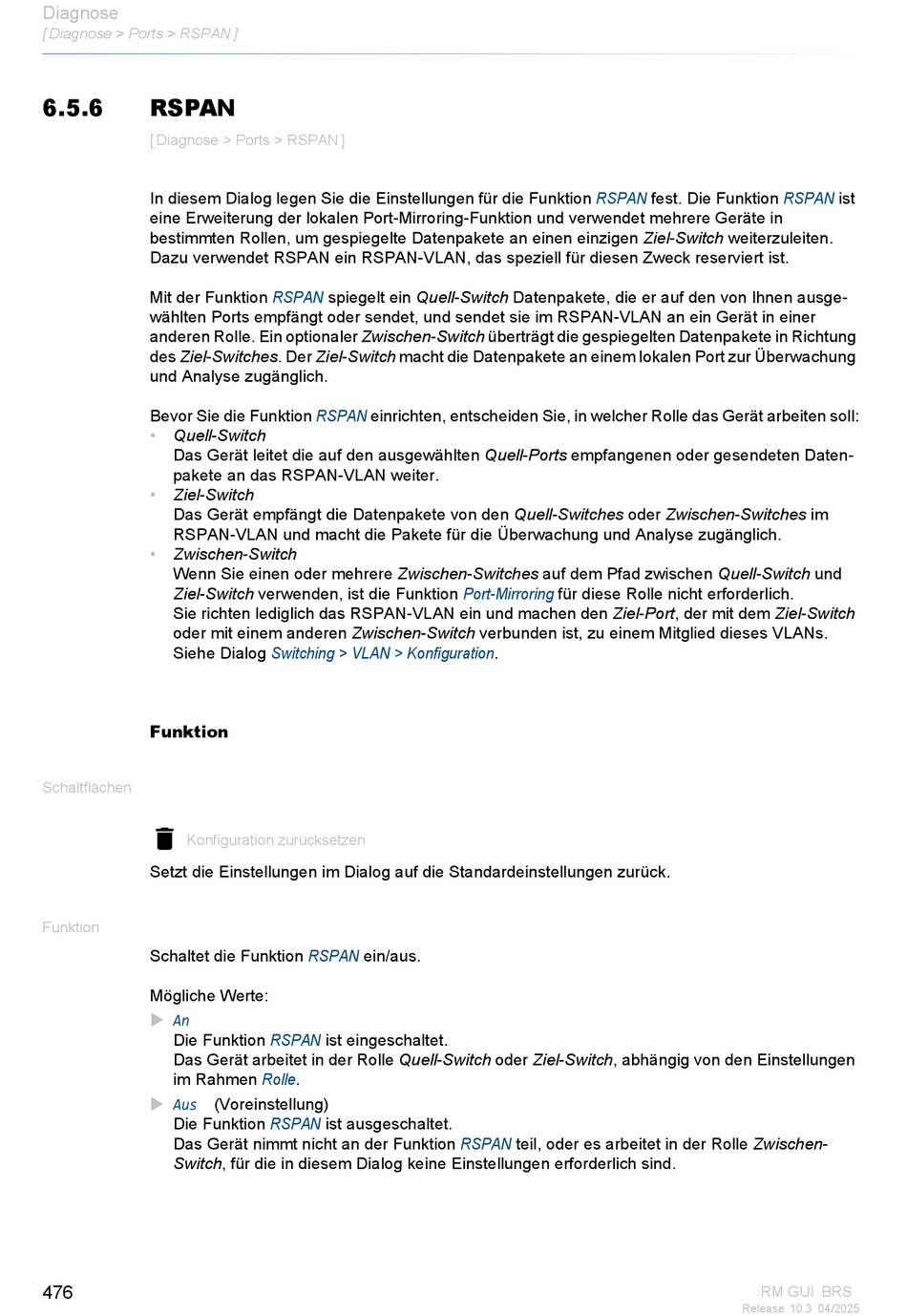

6.5.6
RSPAN
[ Diagnose > Ports > RSPAN ]
In diesem Dialog legen Sie die Einstellungen für die Funktion
eine Erweiterung der lokalen Port-Mirroring-Funktion und verwendet mehrere Geräte in
bestimmten Rollen, um gespiegelte Datenpakete an einen einzigen Ziel-Switch weiterzuleiten.
Dazu verwendet RSPAN ein RSPAN-VLAN, das speziell für diesen Zweck reserviert ist.
Mit der Funktion
wählten Ports empfängt oder sendet, und sendet sie im RSPAN-VLAN an ein Gerät in einer
anderen Rolle. Ein optionaler Zwischen-Switch überträgt die gespiegelten Datenpakete in Richtung
des Ziel-Switches. Der Ziel-Switch macht die Datenpakete an einem lokalen Port zur Überwachung
und Analyse zugänglich.
Bevor Sie die Funktion
Quell-Switch
Das Gerät leitet die auf den ausgewählten Quell-Ports empfangenen oder gesendeten Daten-
pakete an das RSPAN-VLAN weiter.
Ziel-Switch
Das Gerät empfängt die Datenpakete von den Quell-Switches oder Zwischen-Switches im
RSPAN-VLAN und macht die Pakete für die Überwachung und Analyse zugänglich.
Zwischen-Switch
Wenn Sie einen oder mehrere Zwischen-Switches auf dem Pfad zwischen Quell-Switch und
Ziel-Switch verwenden, ist die Funktion
Sie richten lediglich das RSPAN-VLAN ein und machen den Ziel-Port, der mit dem Ziel-Switch
oder mit einem anderen Zwischen-Switch verbunden ist, zu einem Mitglied dieses VLANs.
Siehe Dialog
Funktion
Schaltflächen
Konfiguration zurücksetzen
Setzt die Einstellungen im Dialog auf die Standardeinstellungen zurück.
Funktion
Schaltet die Funktion
Mögliche Werte:
An
Die Funktion
Das Gerät arbeitet in der Rolle Quell-Switch oder Ziel-Switch, abhängig von den Einstellungen
im Rahmen Rolle.
Aus
Die Funktion
Das Gerät nimmt nicht an der Funktion
Switch, für die in diesem Dialog keine Einstellungen erforderlich sind.
476
spiegelt ein Quell-Switch Datenpakete, die er auf den von Ihnen ausge-
RSPAN
RSPAN
einrichten, entscheiden Sie, in welcher Rolle das Gerät arbeiten soll:
Switching > VLAN >
RSPAN
ein/aus.
ist eingeschaltet.
RSPAN
(Voreinstellung)
RSPAN
ist ausgeschaltet.
für diese Rolle nicht erforderlich.
Port-Mirroring
Konfiguration.
teil, oder es arbeitet in der Rolle Zwischen-
RSPAN
RSPAN
fest. Die Funktion
RM GUI BRS
Release 10.3 04/2025
RSPAN
ist
