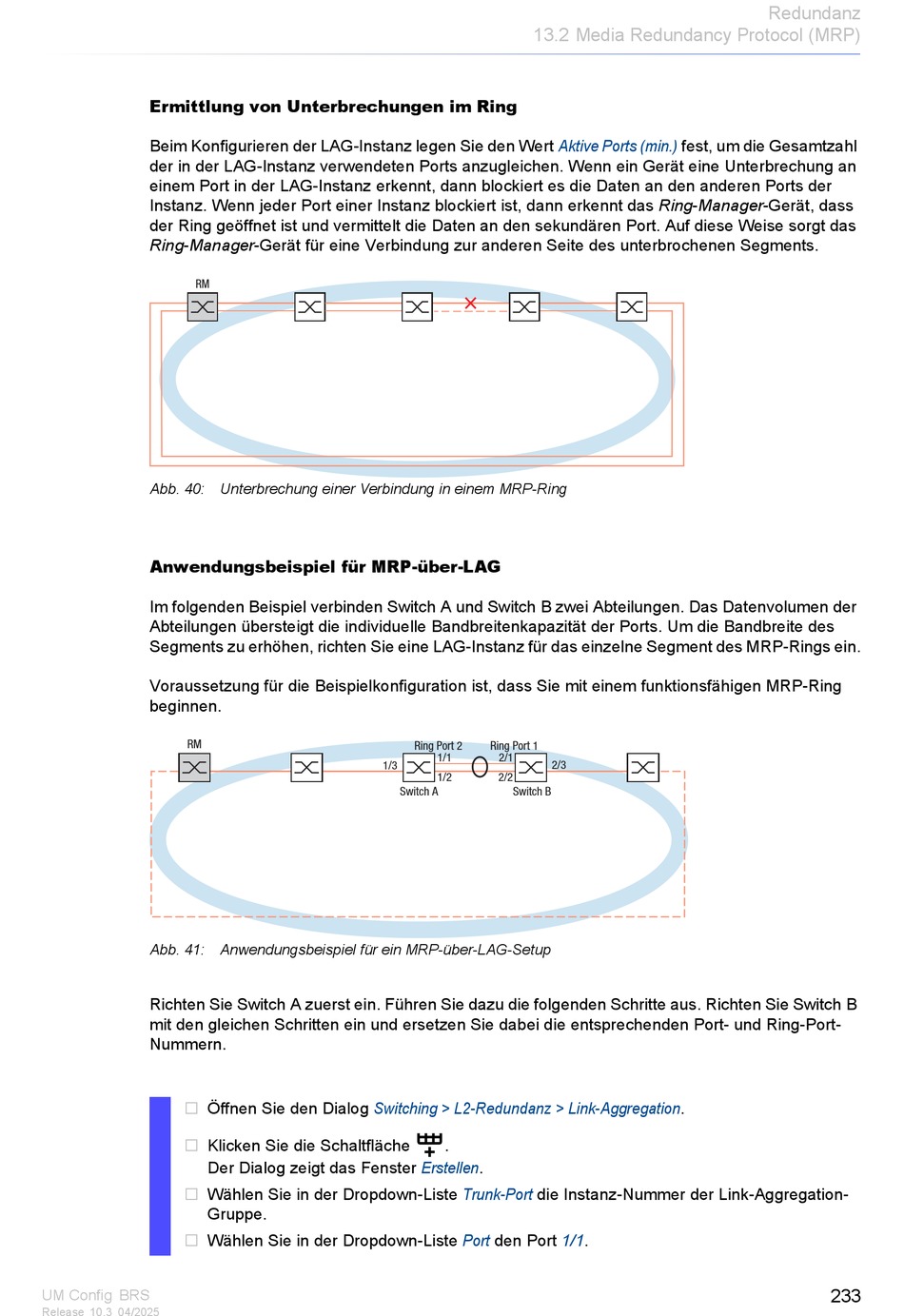

Ermittlung von Unterbrechungen im Ring
Beim Konfigurieren der LAG-Instanz legen Sie den Wert
der in der LAG-Instanz verwendeten Ports anzugleichen. Wenn ein Gerät eine Unterbrechung an
einem Port in der LAG-Instanz erkennt, dann blockiert es die Daten an den anderen Ports der
Instanz. Wenn jeder Port einer Instanz blockiert ist, dann erkennt das Ring-Manager-Gerät, dass
der Ring geöffnet ist und vermittelt die Daten an den sekundären Port. Auf diese Weise sorgt das
Ring-Manager-Gerät für eine Verbindung zur anderen Seite des unterbrochenen Segments.
RM
Abb. 40: Unterbrechung einer Verbindung in einem MRP-Ring
Anwendungsbeispiel für MRP-über-LAG
Im folgenden Beispiel verbinden Switch A und Switch B zwei Abteilungen. Das Datenvolumen der
Abteilungen übersteigt die individuelle Bandbreitenkapazität der Ports. Um die Bandbreite des
Segments zu erhöhen, richten Sie eine LAG-Instanz für das einzelne Segment des MRP-Rings ein.
Voraussetzung für die Beispielkonfiguration ist, dass Sie mit einem funktionsfähigen MRP-Ring
beginnen.
RM
Abb. 41: Anwendungsbeispiel für ein MRP-über-LAG-Setup
Richten Sie Switch A zuerst ein. Führen Sie dazu die folgenden Schritte aus. Richten Sie Switch B
mit den gleichen Schritten ein und ersetzen Sie dabei die entsprechenden Port- und Ring-Port-
Nummern.
Öffnen Sie den Dialog
Klicken Sie die Schaltfläche
Der Dialog zeigt das Fenster Erstellen.
Wählen Sie in der Dropdown-Liste
Gruppe.
Wählen Sie in der Dropdown-Liste
UM Config BRS
Release 10.3 04/2025
13.2 Media Redundancy Protocol (MRP)
Ring Port 2
Ring Port 1
1/1
2/1
1/3
1/2
2/2
Switch A
Switch B
Switching > L2-Redundanz >
.
die Instanz-Nummer der Link-Aggregation-
Trunk-Port
den Port 1/1.
Port
fest, um die Gesamtzahl
Aktive Ports (min.)
2/3
Link-Aggregation.
Redundanz
233
