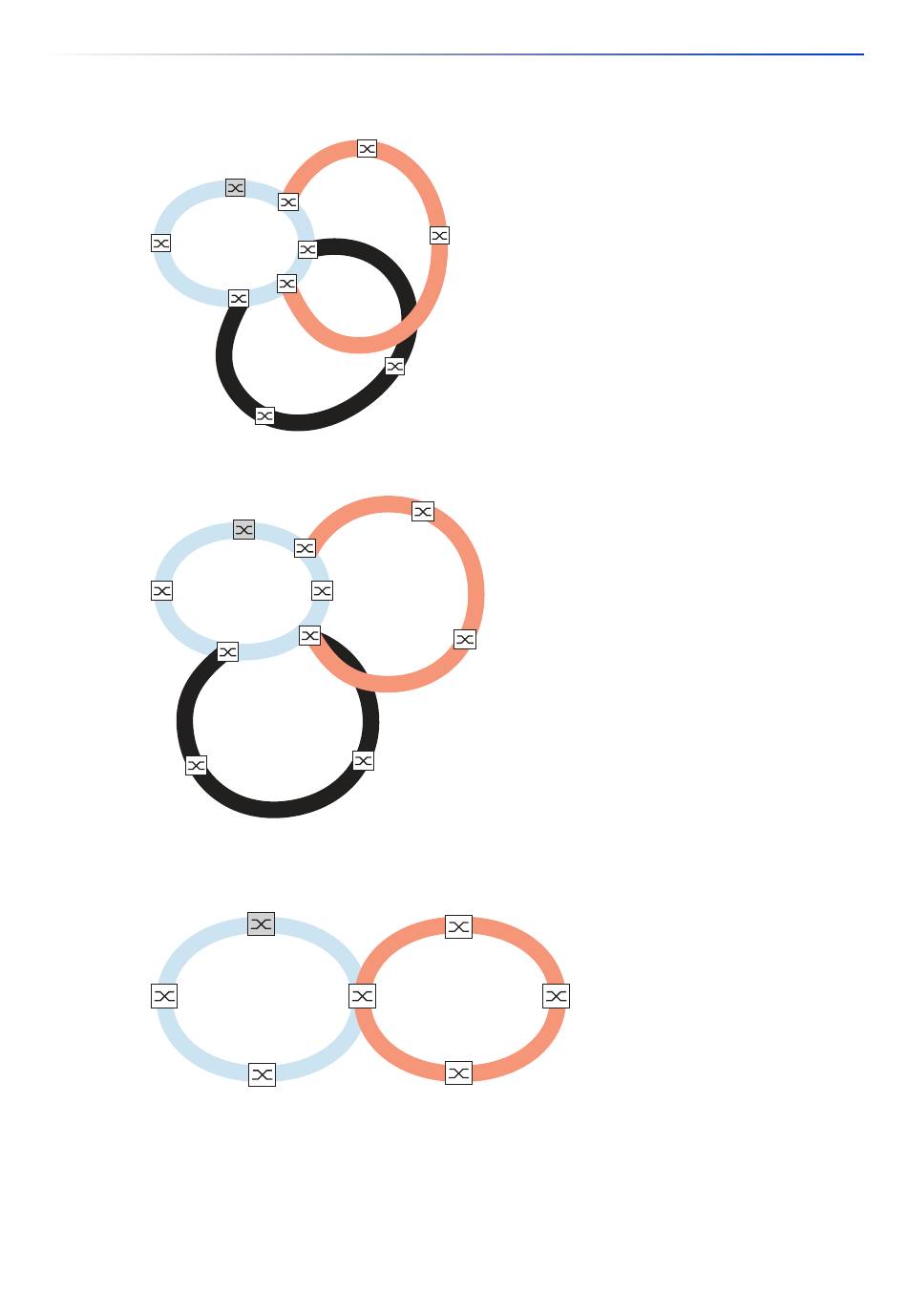

Die folgenden Abbildungen zeigen Beispiele möglicher Sub-Ring-Topologien:
Abb. 55: Beispiel für eine überlappende Sub-Ring-Struktur
Abb. 56: Sonderfall: Ein Sub-Ring-Manager-Gerät verwaltet 2 Sub-Ringe (2 Instanzen). Das Sub-Ring-
Abb. 57: Sonderfall: Ein Sub-Ring-Manager-Gerät verwaltet beide Enden eines Sub-Rings an unterschied-
UM Config BRS
Release 10.3 04/2025
RM
SRM 1
SRM 2
SRM 3
SRM 4
RM
SRM 1
SRM 2
SRM 3
Manager-Gerät ist in der Lage, bis zu 8 Instanzen zu verwalten.
RM
SRM 1
lichen Ports (Single-Sub-Ring-Manager).
Redundanz
13.9 Sub-Ring
