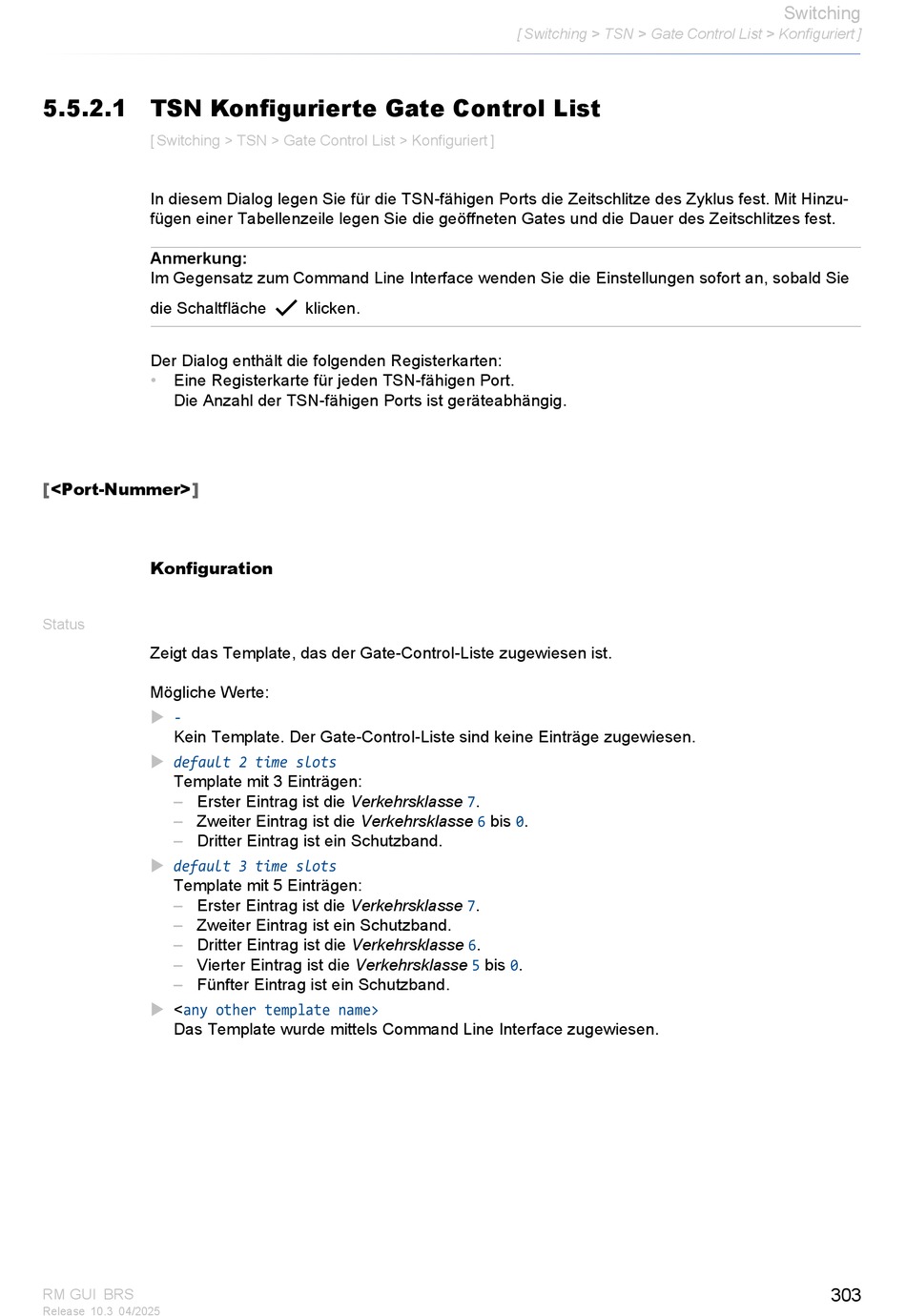

5.5.2.1 TSN Konfigurierte Gate Control List
[ Switching > TSN > Gate Control List > Konfiguriert ]
In diesem Dialog legen Sie für die TSN-fähigen Ports die Zeitschlitze des Zyklus fest. Mit Hinzu-
fügen einer Tabellenzeile legen Sie die geöffneten Gates und die Dauer des Zeitschlitzes fest.
Anmerkung:
Im Gegensatz zum Command Line Interface wenden Sie die Einstellungen sofort an, sobald Sie
die Schaltfläche
Der Dialog enthält die folgenden Registerkarten:
•
Eine Registerkarte für jeden TSN-fähigen Port.
Die Anzahl der TSN-fähigen Ports ist geräteabhängig.
[<Port-Nummer>]
Konfiguration
Status
Zeigt das Template, das der Gate-Control-Liste zugewiesen ist.
Mögliche Werte:
-
Kein Template. Der Gate-Control-Liste sind keine Einträge zugewiesen.
default 2 time slots
Template mit 3 Einträgen:
–
Erster Eintrag ist die Verkehrsklasse 7.
–
Zweiter Eintrag ist die Verkehrsklasse
–
Dritter Eintrag ist ein Schutzband.
default 3 time slots
Template mit 5 Einträgen:
–
Erster Eintrag ist die Verkehrsklasse 7.
–
Zweiter Eintrag ist ein Schutzband.
–
Dritter Eintrag ist die Verkehrsklasse 6.
–
Vierter Eintrag ist die Verkehrsklasse
–
Fünfter Eintrag ist ein Schutzband.
<any other template name>
Das Template wurde mittels Command Line Interface zugewiesen.
RM GUI BRS
Release 10.3 04/2025
klicken.
5
[ Switching > TSN > Gate Control List > Konfiguriert ]
6
bis 0.
bis 0.
