Instalace
4 Instalace
4.1 Mechanická montáž
Používejte originální příslušenství firmy Probst, v případě pochybností konzultujte s výrobcem.
Nosnost nosného/zvedacího zařízení nesmí být v důsledku zátěže zařízení, nástavbových zařízení (otočný
motor, zástrčné kapsy atd.) a přídavného zatížení materiálem překročena!
Uchopovací zařízení musí mít vždy kardanový závěs, aby byla v každé pozici volně výkyvná.
Uchopovací zařízení se v žádném případě nesmí pevně spojovat se zvedacím/nosným zařízením!
V průběhu krátké doby může dojít k prasknutí závěsu. Důsledkem může být usmrcení, velmi vážná
poranění a materiální škody!
4.1.1 Oko pro zavěšení / Závěsné čepy
Zařízení je vybaveno závěsným čepem/čepy, díky kterým jej lze upevnit na různá nosná zařízení/zvedací
prostředky.
Musí se dbát na to, aby byl závěsný čep/čepy pevně bezpečně spojen(y) s vázacími prostředky (jeřábový
hák, smyčka) a nemohlo dojít k jejich sklouznutí.
4.1.2 Háky a vázací prostředky
Zařízení se pomocí zátěžového háku nebo vhodného vázacího prostředku upevní na zvedacím/nosném
zařízení.
Musí se dbát na to, aby nebyly jednotlivé řetězy přetočené nebo zauzlované.
Při mechanické instalaci nástroje dbejte na dodržování místně platných bezpečnostních předpisů.

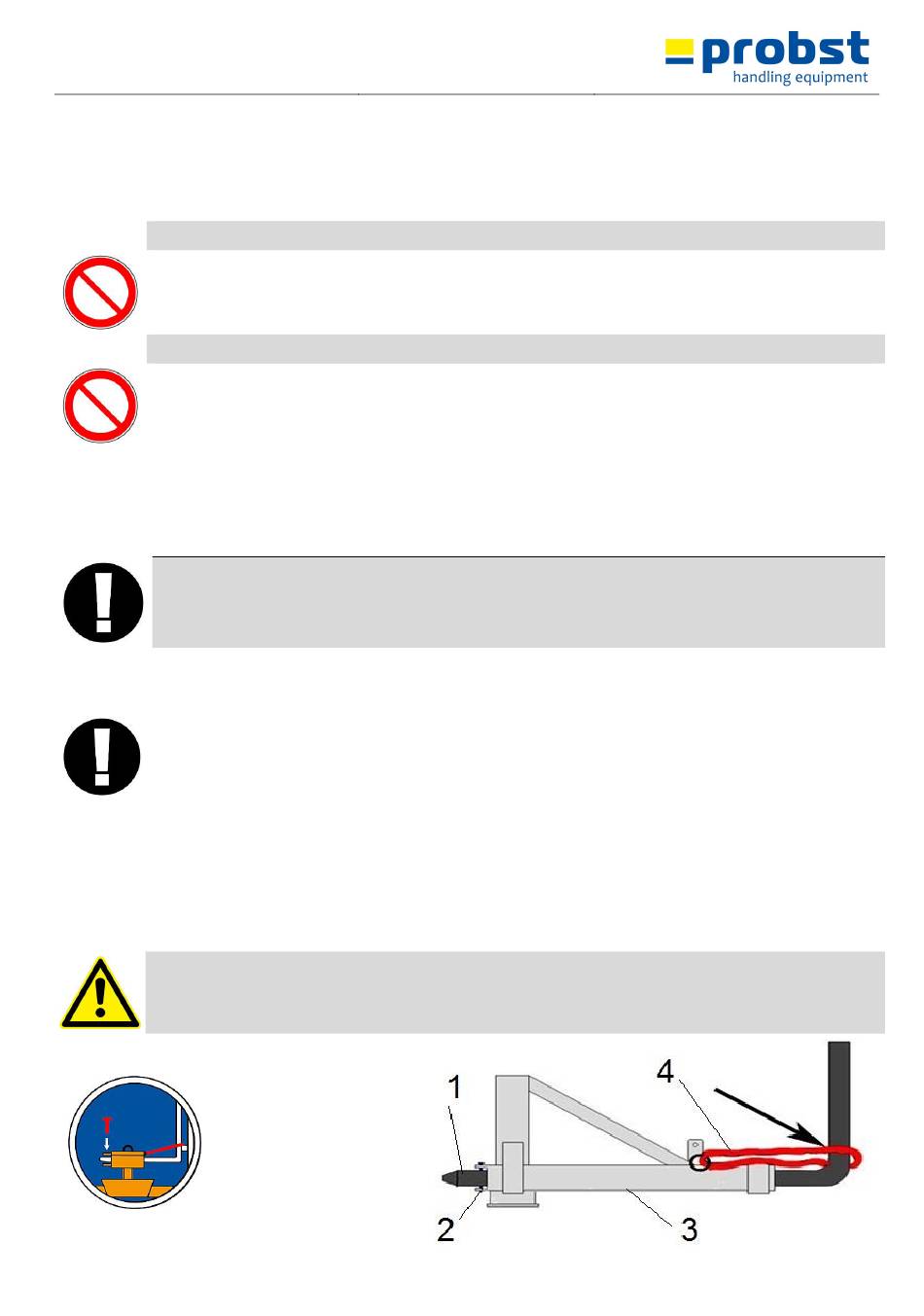

4.1.3 Zástrčné kapsy (volitelně)
Aby bylo možno vytvořit propojení mezi vysokozdvižným vozíkem a zástrčnými kapsami, zajede se vidlicemi
vysokozdvižného vozíku do zástrčných kapes.
Ty se pak zaaretují buď pomocí aretačních šroubů, které se prostrčí příslušným otvorem ve vidlici, nebo
pomocí řetězu nebo lana, které se musí ovinout okem zástrčné kapsy kolem vysokozdvižného vozíku.
To spojení musí být vytvořeno, protože jinak může zástrčná kapsa při provozu vozíku sklouznout z vidlí.
NEBEZPEČÍ ÚRAZU!
1
2
3
4
53100140
Vidle VZV
Aretační šroub
Zástrčná kapsa
Lano nebo řetěz
