Bender LINETRAXX SmartDetect RCMS425-L Kurzanleitung Seite 3

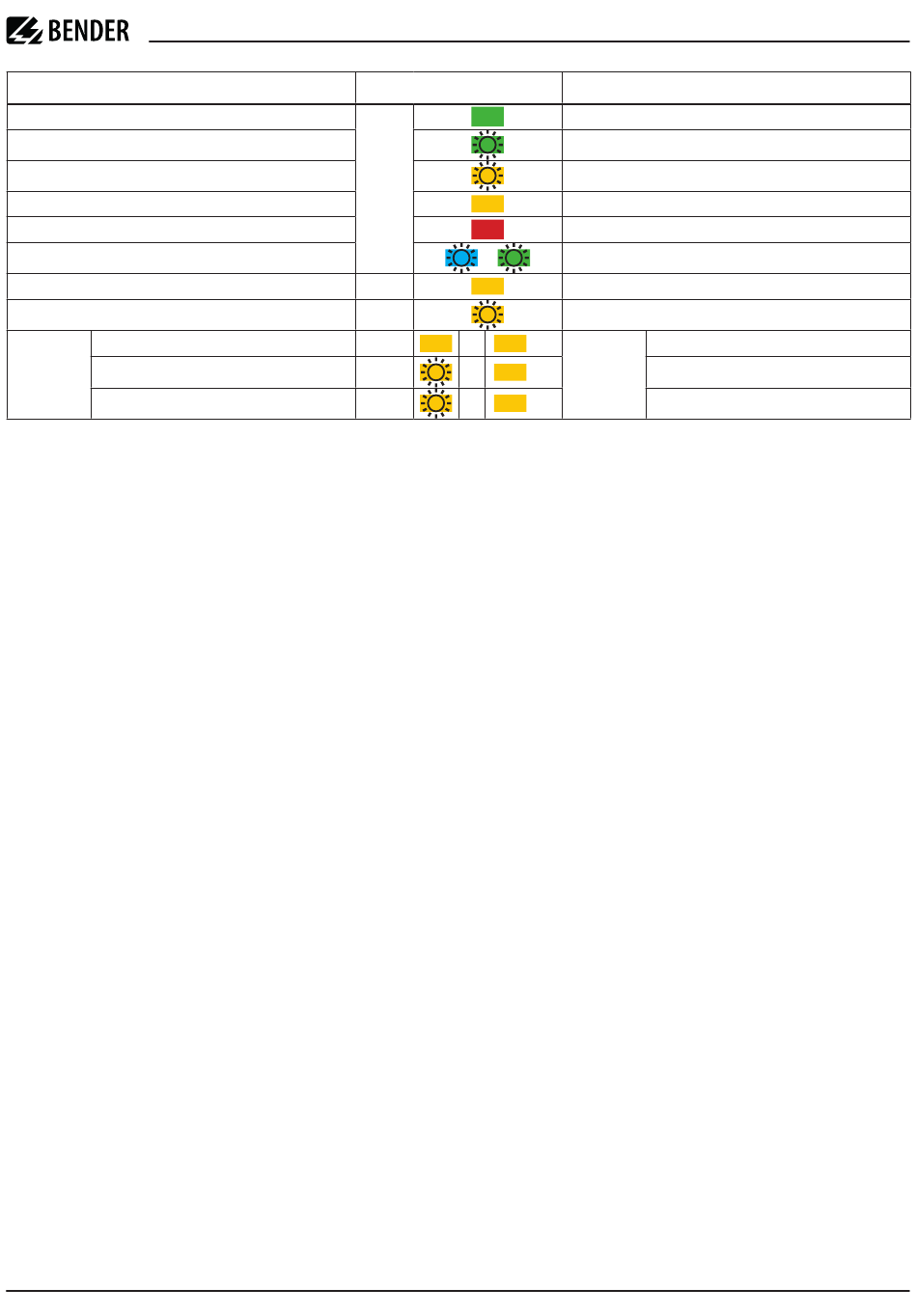

Betriebszustand
Status-LED: Startphase/ Normalbetrieb (fehlerfreier Zustand)
Adressierung für Modbus (über T/R-Taste, Details s. Handbuch)
Anschlussfehler Messstromwandler
Gerätefehler, reversibel
Gerätefehler, irreversibel; Austausch des Geräts erforderlich
NFC aktiv (deaktiviert sich nach 5 Minuten automatisch)
Vorwarnung: I > I
Δ Δn1
Hauptalarm: I > I
Δ Δn2
I > I
Δ Δn1
Messkanal-
I > I
LED
Δ Δn2
CT 1...4
Anschlussfehler Messstromwandler
Erste Schritte
1. Messstromwandler CT1...4 anschließen.
2. Modbus RTU (RS-485) an ein Modbus-RTU-fähiges Gateway
anschließen. Eine Übersicht der Modbus register finden Sie
im Handbuch.
3. Schnittstellen M+, Q, I und Relais K1...2 anschließen.
4. Versorgungsspannung U
5. Versorgungsspannung U
6. Parametrierung und Inbetriebnahme via Bender Connect
App oder COMTRAXX®-Gateway.
Technische Daten
()* = Werkseinstellung
Versorgungsspannung (+, -)
Versorgungsspannung U ................................................................................DC 24 V
s
Toleranz von U ..................................................................................... -30...+25 %
s
Schutzklasse Netzteil ..................................................................................... 2 oder 3
Eigenverbrauch .................................................................................................≤ 2 W
Versorgungsspannung (A1, A2)
Versorgungsspannung U ...................................................................AC 100...240 V
s
Toleranz von U ..................................................................................... -30...+15 %
s
Eigenverbrauch .............................................................................. ≤ 15 VA bei 50 Hz
Messstromwandler-Serien
Typ A ......................................................................................CTAC, CTAS, W, WR, WS
Typ F ................................................................................................................... CTAC
Typ B/B+ .........................................................................................CTUB-CTBC, CTBS
Anschlüsse (A1, A2, Relais)
Klemmen ....................................................................... steckbare Schraubklemmen
Klemmenserie ........................................Phoenix Contact MSTBT 2,5/...-ST-5,08 BK
Anschlussvermögen
starr ............................................................................................ 0,2...2,5 mm²
flexibel, mit/ohne Kunststoffhülse ........................................... 0,25...2,5 mm²
Abisolierlänge ...................................................................................................7 mm
Anzugsdrehmoment ............................................................................ 0,5...0,6 Nm
Leiterquerschnitt .................................................................................. AWG 24...12
Anschlüsse (sonstige)
In UL-Anwendungen nur 60/75 °C-Kupferleitungen verwenden!
Klemmen ........................................................................ steckbare Schraubklemmen
Klemmenserie ....................................................Phoenix Contact MC 1,5/ -ST-3,5 BK
AL1
AL2
Ch 1...4
Ch 1...4
Ch 1...4
anschließen.
S
zuschalten.
S
LED
ON
+ AL1
+
AL2
+
ON
First steps
1. Connect measuring current transformers CT1...4.
2. Connect Modbus RTU (RS-485) to a Modbus RTU-capable
gateway. For an overview of the Modbus registers, see the
manual.
3. Connect Interfaces M+, Q, I and relays K1...2.
4. Connect supply voltage U
5. Switch on supply voltage U
6. Parameterisation and commissioning via Bender Connect
App or COMTRAXX® gateway.
Technical data
()* = Factory settings
Supply voltage (+, -)
Supply voltage U
Tolerance U .......................................................................................... -30...+25 %
s
Protection class power supply ............................................................................2 or 3
Power consumption ..........................................................................................≤ 2 W
Supply voltage (A1, A2)
Supply voltage U
Tolerance U .......................................................................................... -30...+15 %
s
Power consumption ....................................................................... ≤ 15 VA bei 50 Hz
Measuring current transformer series
Type A ....................................................................................CTAC, CTAS, W, WR, WS
Type F ................................................................................................................. CTAC
Type B/B+ .......................................................................................CTUB-CTBC, CTBS
Connections (A1, A2, relays)
Terminals .....................................................................plug-in screw-type terminals
Terminal series .......................................Phoenix Contact MSTBT 2,5/...-ST-5,08 BK
Connection properties
rigid 0.2...2.5 mm²
flexible, with/without plastic sleeve ........................................ 0.25...2.5 mm²
Stripping length ........................................................................................7 mm
Tightening torque ........................................................................ 0.5...0.6 Nm
Conductor cross section ........................................................................ AWG 24...12
Connection (others)
In UL applications use 60/75 °C copper lines only!
Connection type .................................................................... plug-in screw terminals
Terminal series ...................................................Phoenix Contact MC 1,5/ -ST-3,5 BK
RCMS425-L_D00487_01_Q_DEEN /05.2025
LINETRAXX® SmartDetect RCMS425-L
Operating status
Status LED: Start phase/Normal operation (fault-free state)
Addressing for Modbus (see T/R button, details see manual)
Connection error of the measuring CT
Device error, reversible
Device error, irreversible; replacement of the device required
NFC active (deactivates automatically after 5 minutes)
Prewarning: I > I
Δ Δn1
Main alarm: I > I
Δ Δn2
I > I
Δ Δn1
Measuring
I > I
channel LED
Δ Δn2
CT 1...4
Connection error of the measuring CT
.
S
S .
...........................................................................................DC 24 V
s
...............................................................................AC 100...240 V
s
