probst VTK-V Betriebsanleitung Seite 33

Installasjon
4 Installasjon
4.1 Montering
VTK-V-transportvognen for komposittblokker leveres ferdig montert, og det er bare styrehåndtakene som må
monteres på følgende måte:
•

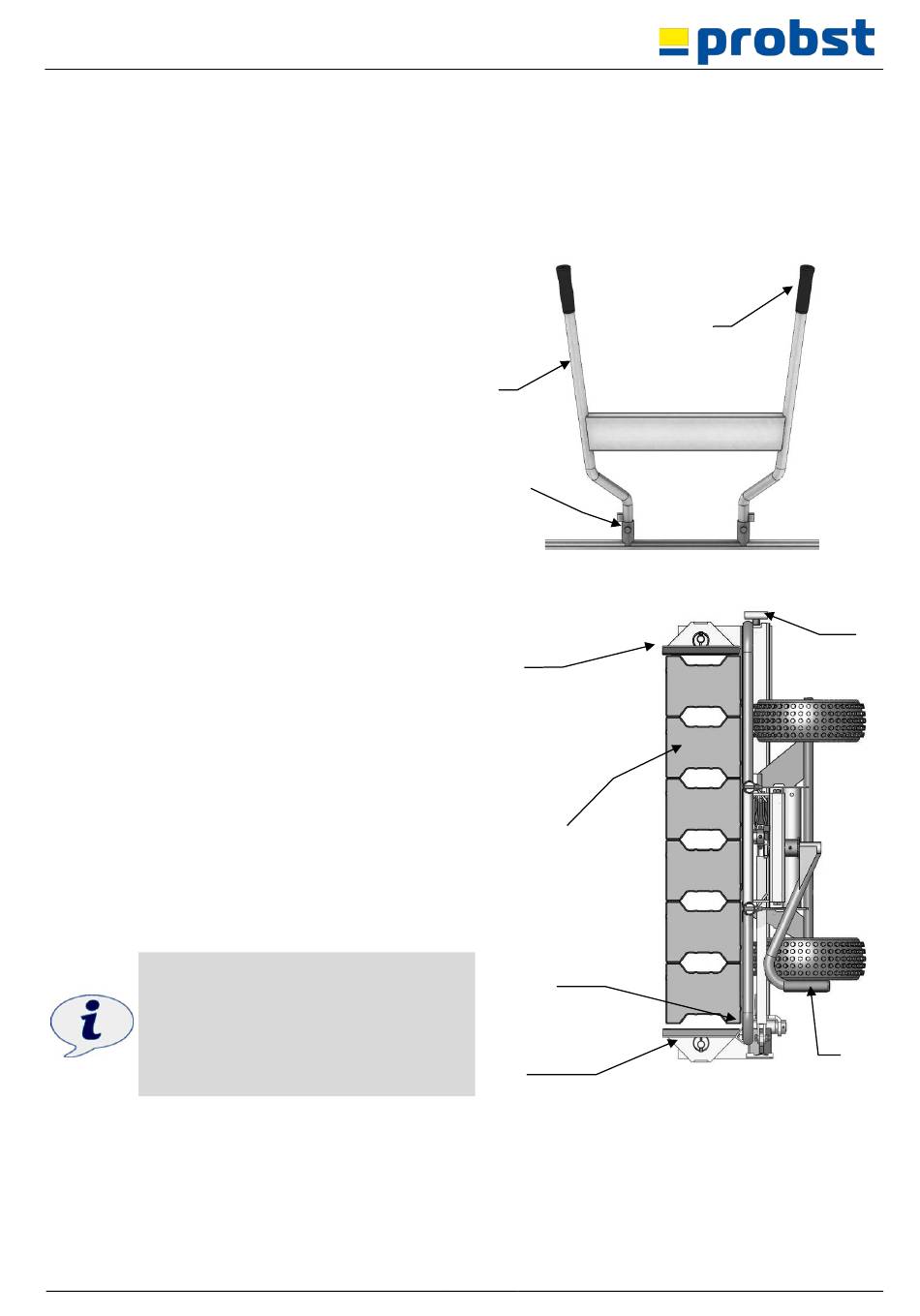

Sett håndtakene (1) inn i standrørene (11), og fest
dem med de medfølgende skruene.
4.2 Justering til det gripede godset
•
Flytt klemspaken (5) til venstre (som vist)
➔ Venstre kjeve (13) er i åpen stilling.
•
Flytt VTK-V nær gripeobjektet, og pass på at
gripeobjektet er i kontakt med anslaget (4).
•
Drei justeringsskruen (10) med klokken til høyre kjeve
(12) hviler løst mot gripematerialet.
•
Vri justeringsskruen (10) tilbake to til tre omdreininger
mot klokken.
•
Vri klemspaken (5) med klokken så langt den går.
➔ Venstre kjeve (13) kommer i kontakt med materialet
som skal gripes, og klemmer fast.
Hvis det kreves for mye kraft for å betjene klemmespaken
(5) eller hvis gripematerialet ikke klemmes ordentlig fast,
må du utføre justeringsprosedyren på nytt og justere
justeringsskruen (10) i henhold til dette.
For stor belastning på spaken kan føre til
deformering av materialet.
51100015
1
11
12
Ta tak i varer
4
13
9 / 17
1
10
5
NO
