Generelt

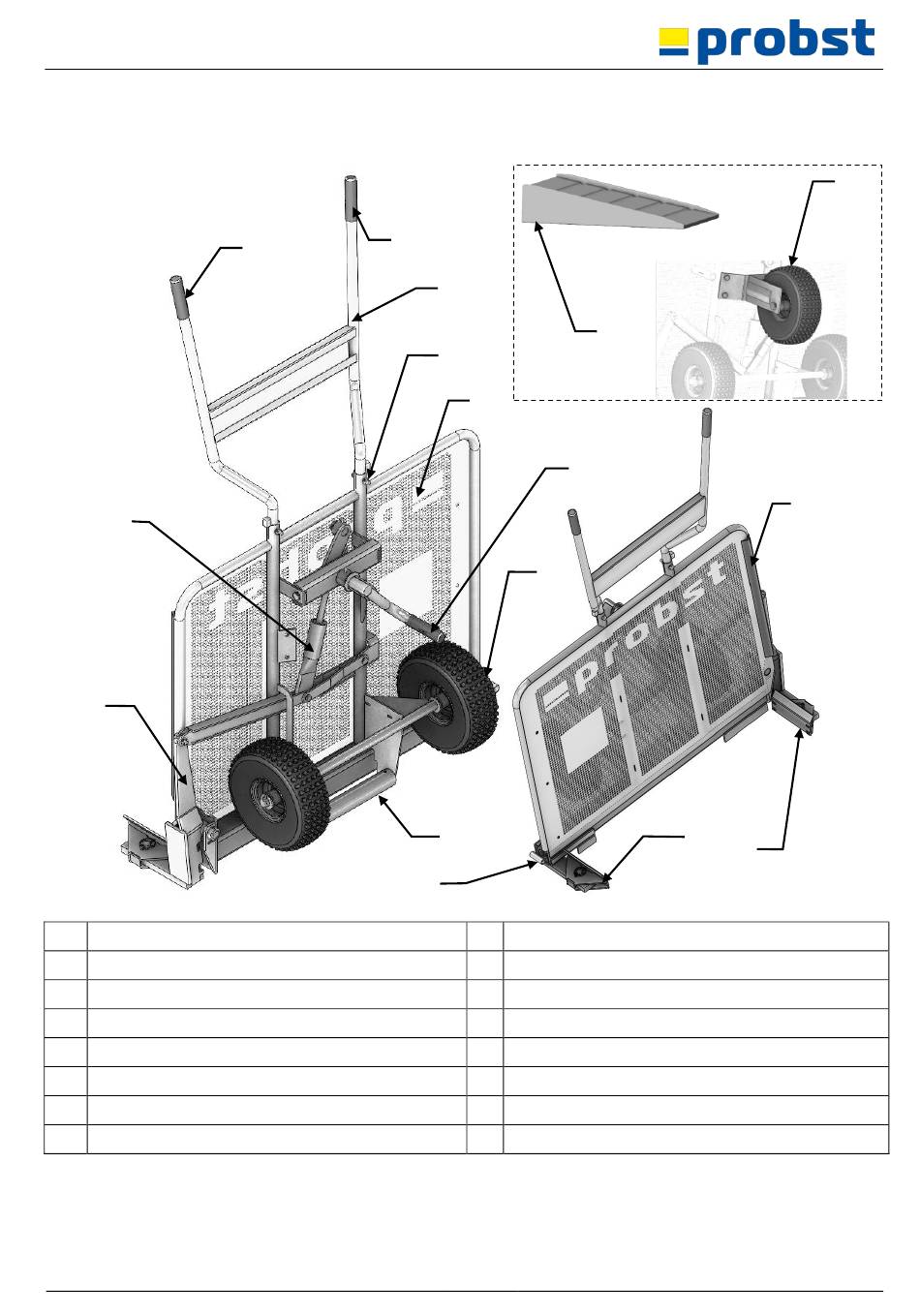

2.2 Oversikt og oppbygging
9
6
1 PVC-håndtak
2 Føringshåndtak
3 Støtteplate
4 Stopp for gripegods
5 Spennspak
6 Svingbar spak for kjeveholder
7 Løpehjul
8 Støtterulle
2.3 Tekniske data
Nøyaktige tekniske data (f.eks. største tillatte arbeidslast, egenvekt, osv.) fremgår av typeskiltet.
51100015
1
1
10
<
2
15
11
3
5
7
8
9 Beskyttelse mot overbelastning
10 Justeringsskrue for spennvidde
11 Støtterør
12 Justerbar kjeve
13 Bevegelig kjeve med justering av grepsdybde
14 Støttehjul VTK-V-SR/N (tilleggsutstyr)
15 Påkjøringsrampe VTK-V-AR (tilleggsutstyr)
