Omnexo Sensor Splitter REG
Wetterstation
Busverdrahtung
für Inbetriebnahme
von Omnexo Zentrale 1
R
= Abschlusswiderstand
Wetterstation
Ausgangs- bzw.
Endzustand der
Busverdrahtung
R
= Abschlusswiderstand

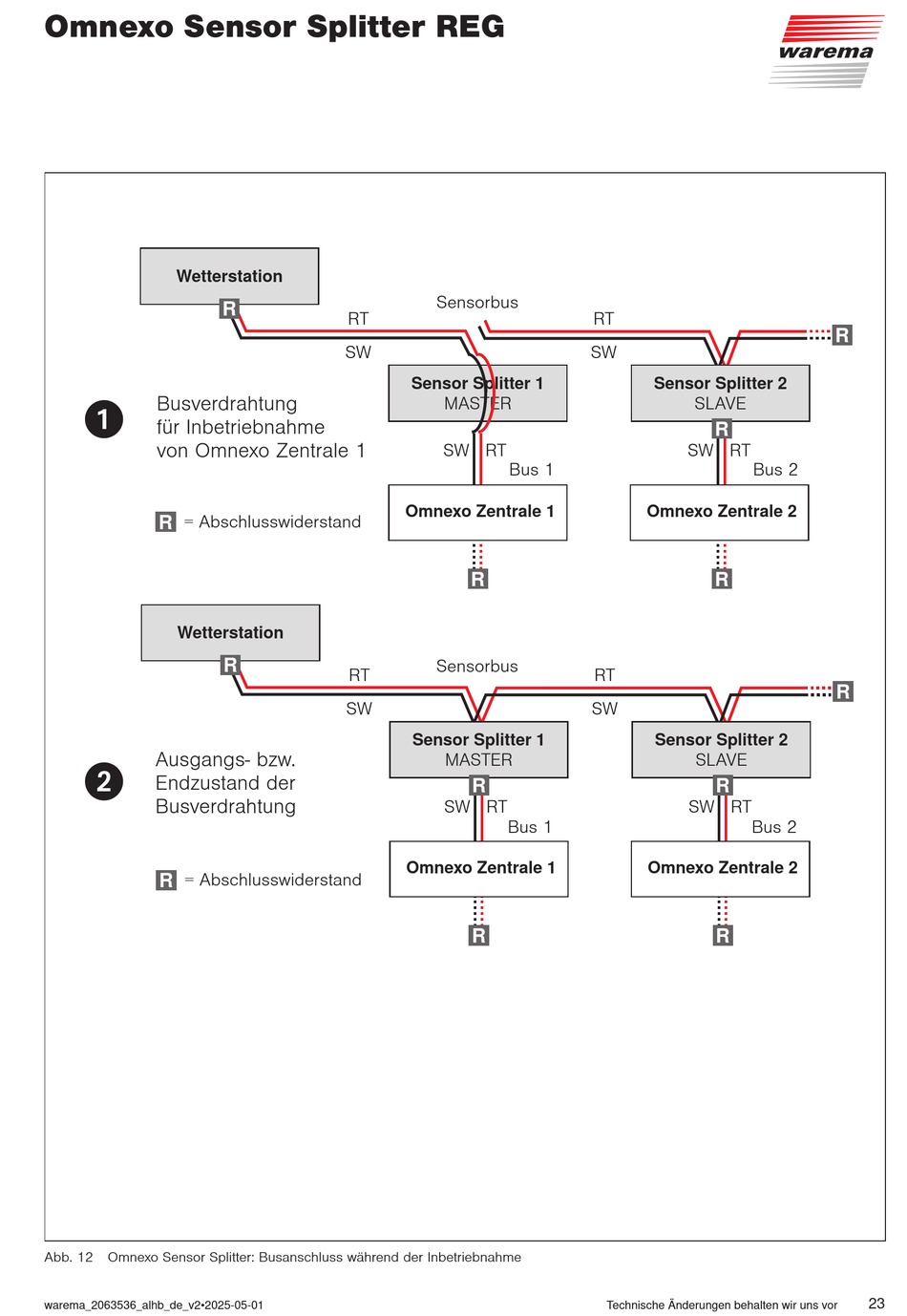

Abb. 12
Omnexo Sensor Splitter: Busanschluss während der Inbetriebnahme
warema_2063536_alhb_de_v2•2025-05-01
R
RT
SW
R
RT
SW
Sensorbus
Sensor Splitter 1
MASTER
SW RT
Bus 1
Omnexo Zentrale 1
R
Sensorbus
Sensor Splitter 1
MASTER
R
SW RT
Bus 1
Omnexo Zentrale 1
R
RT
SW
Sensor Splitter 2
SLAVE
R
SW RT
Bus 2
Omnexo Zentrale 2
R
RT
SW
Sensor Splitter 2
SLAVE
R
SW RT
Bus 2
Omnexo Zentrale 2
R
Technische Änderungen behalten wir uns vor
R
R
