Bedienungs- und Installationsanleitung
MSE Kompakt 1 AP
Für künftige Verwendung aufbewahren!
Gültig ab 18.02.2008
Allgemeines

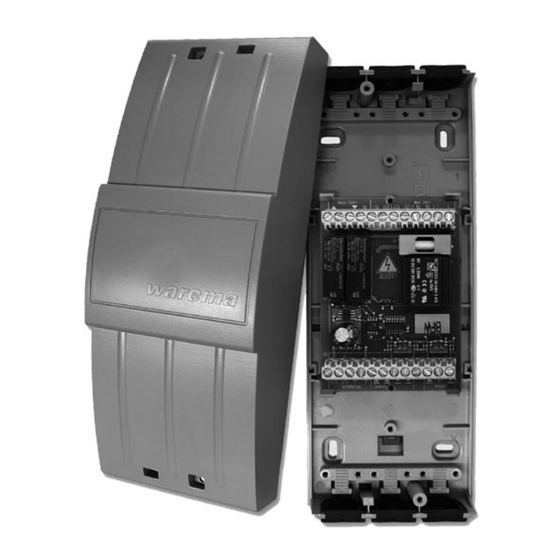

Abb. 1: MSE Kompakt 1 AP
Die MSE Kompakt 1 AP wird zur Ansteuerung von 230 V
AC-Sonnenschutzantrieben eingesetzt. Die Versorgung der
Antriebe und der MSE erfolgt hierbei über eine 230 V AC-
Netzleitung. Das eingebaute Netzteil stellt die Versorgungs-
spannung für die MSE zur Verfügung. Die Sonnenschutzein-
richtung kann sowohl mittels Taster vor Ort als auch über
eine Sonnenschutzzentrale (z.B. Wisotronic dialog) bedient
werden. Mehrere MSE können zu einer Gruppe zusammen-
gefasst und von einem Taster aus gemeinsam gesteuert
werden.
Bestimmungsgemäßer Gebrauch
Das Gerät wurde zur Steuerung von Sonnenschutzein-
richtungen entwickelt. Bei Einsatz außerhalb des in dieser
Anleitung aufgeführten Verwendungszwecks ist die Geneh-
migung des Herstellers einzuholen.
Die MSE ist zur Montage in abgeschlossenen elektrischen
Betriebsstätten vorgesehen.
Sicherheitshinweise
WARNUNG
Die elektrische Installation muss nach
VDE 0100 bzw. den gesetzlichen Vor-
schriften und Normen des jeweiligen
Landes durch eine zugelassene Elektro-
fachkraft erfolgen. Diese hat die beige-
fügten Montagehinweise der mitgeliefer-
ten Elektrogeräte zu beachten.
890161_a•18.02.2008
WARNUNG
Wenn anzunehmen ist, dass ein gefahr-
loser Betrieb nicht möglich ist, darf das
Gerät nicht in Betrieb genommen bzw.
muss es außer Betrieb gesetzt werden.
Diese Annahme ist berechtigt,
 wenn das Gehäuse oder die Zuleitungen
Beschädigungen aufweisen,
 das Gerät nicht mehr arbeitet.
WARNUNG
Für die Sicherheit von Personen ist es
wichtig, folgende Punkte unbedingt zu
beachten!
Kinder dürfen nicht mit den Bedienelementen der
■
Steuerung oder Fernsteuerung spielen! Bewahren
Sie Fernsteuerungen außerhalb der Reichweite von
Kindern auf!
Stellen Sie sicher, dass sich im Fahrbereich der ange-
■
triebenen Teile (Jalousie, Fenster, etc.) keine Perso-
nen oder Gegenstände befinden!
Trennen Sie die MSE von der Versorgungsspannung,
■
wenn Reinigungs- oder andere Wartungsarbeiten
durchgeführt werden müssen!
Hinweise zur Elektroinstallation
Eine bauseitige Schutzeinrichtung (Sicherung) und Trennvor-
richtung zum Freischalten der Anlage muss vorhanden sein.
Das Gerät erfüllt die EMV-Richtlinien für den Einsatz im
Wohn- und Gewerbebereich.
Montage
Zum Öffnen des Gehäuses drücken Sie bitte mit einem
Schraubenzieher nacheinander vorsichtig in die beiden Ge-
häuseöffnungen (siehe Abb. 2).
Hinweis: Die MSE ist für die Aufputzmontage vorgese-
hen. Wenn Sie die MSE auf die Hutschiene
montieren wollen, müssen Sie eine Hutschiene
TH 35-15 nach EN 60715: 2001 verwenden.
M ontieren Sie die MSE unbedingt im Innenbereich!
■
Für den Einsatz in Feuchträumen ist das Gerät nicht
geeignet.
D er elektrische Anschluss der Motorsteuereinheit er-
■
folgt nach umseitigem Anschlussplan.
Erstinbetriebnahme
Nach Abschluss der Montage und Anlegen der Versorgungs-
spannungen ist das Gerät betriebsbereit.
Technische Änderungen behalten wir uns vor
