- Seite 1 WAREMA Quatronic dialog Installationsanleitung Gültig ab 14. Juli 2000 Dokumenten-Nr. M791800.140700...
-
Seite 2: Allgemeine Hinweise
Hermann-Glockner-Straße 5 Montage- bzw. Bedienungsanleitung. Tel.: 0911/75882-0, Fax: 75882-79 Impressum WAREMA und das WAREMA-Logo sind Warenzeichen der WAREMA Renkhoff WAREMA Renkhoff GmbH GmbH. Vorderbergstraße 30 Alle anderen aufgeführten Marken- oder Produktnamen sind Warenzeichen oder 97828 Marktheidenfeld/Main eingetragene Warenzeichen der jeweiligen Inhaber. -
Seite 3: Inhaltsverzeichnis
1.4 Nachrüstungen und Veränderungen 1.5 Montage/Anschluß/Wartung/Reparaturen 1.6 Sicherheitsgerechtes Arbeiten Vorgehensweise 2. Montage 2.1 Montage der QUATRONIC dialog 2.2 Montage des Meßwertg. „Wind/Photo/Funkuhr“ 2.3 Montage des Meßwertg. „Photo/Funkuhr“ 2.4 Montage des Meßwertgebers „Niederschlag“ 2.5 Montage des Meßwertgebers für Außentemperatur 16 2.6 Montage des Meßwertgebers für Innentemperatur 2.7 Montage des Meßwertg. -
Seite 4: Zu Ihrer Sicherheit
Quatronic dialog 1. Zu Ihrer Sicherheit Wir haben die QUATRONIC unter Beachtung der grundlegenden Sicherheits- anforderungen entwickelt, gefertigt und geprüft. Trotzdem bestehen Restrisiken! ⇒ Lesen Sie deshalb diese Anleitung, bevor Sie die QUATRONIC zum ersten Mal bedienen. Sie hilft Ihnen, die Funktionen Ihrer QUATRONIC kennen- zulernen und optimal zu nutzen. - Seite 5 Quatronic dialog 1. Zu Ihrer Sicherheit In dieser Anleitung werden hierarchische Warnhinweise verwendet. Sie sind durch ein Warnzeichen am Seitenrand gekennzeichnet und hierar- chisch nach folgender Ordnung abgestuft: WARNUNG ACHTUNG VORSICHT Der Begriff WARNUNG wird bei Warnung vor einer unmit- telbar drohenden Gefahr verwendet.
-
Seite 6: Zu Ihrerer Sicherheit
Quatronic dialog 1. Zu Ihrerer Sicherheit 1.2 Bestimmungsge- Die QUATRONIC dient zum Steuern eines motorbetriebenen Sonnenschutzes (Stoff- oder Lamellenprodukt) oder eines motorbetriebenen Rolladens und ist mäßer Gebrauch zur Montage in Innenräumen vorgesehen. Jeder darüber hinausgehende Gebrauch ist nicht bestimmungsgemäß! Die Folgen einer nicht bestimmungsgemäßen Verwendung können Personenschäden des Benutzers oder Dritter, so-... -
Seite 7: Nachrüstungen Und Veränderungen
Quatronic dialog 1. Zu Ihrerer Sicherheit 1.4 Nachrüstungen und Die QUATRONIC ist von uns sicher konzipiert und gebaut worden. Alle notwendigen Einstellungen werden bei der Erstinbetriebnahme vorge- Veränderungen nommen. Eine Änderung der Anlagenparameter ist nur dann erforderlich, wenn das Verhalten der QUATRONIC angepaßt werden soll, sich an der Meßwertgeber - Ausrüstung etwas ändert oder die QUATRONIC selbst... -
Seite 8: Sicherheitsgerechtes Arbeiten
Verwenden Sie in jedem Fall geeignete Sicherungseinrichtungen zum Personenschutz. ⇒ Stellen oder legen Sie nie irgendwelche Gegenstände im Bewegungs- bereich einer automatisch gesteuerten Mechanik ab (z.B. Leiter an Hauswand mit Gelenkarm-Markise)! Zur QUATRONIC dialog sind folgende Unterlagen verfügbar: • Benutzeranleitung • Installationsanleitung •... -
Seite 9: Montage
Quatronic dialog 2. Montage Sie erfahren in diesem Kapitel, wo und wie die einzelnen Komponenten montiert werden sollen. Gefahrenzustände und Funktionsstörungen möglich! Die QUATRONIC und deren Zusatzkomponenten dürfen nur im eingebauten Zustand bzw. an den vorgegebenen Montageorten betrieben werden. Wird dies nicht beachtet, sind Funktionsstörungen oder Gefahrenzustände an der... -
Seite 10: Montage Der Quatronic Dialog
Der Mindestabstand zwischen den Anschlußklemmen und einem anderen Gegenstand muß bei der QUATRONIC dialog für Hutschienenmontage mindestens 10 mm betra- gen. Ist die QUATRONIC dialog ordnungsgemäß in dem Aufputz- oder Unterputzgehäusetyp montiert, so müssen keine Mindestabstände zwischen Gehäuse und den es umgebenden Gegenständen eingehalten werden. -
Seite 11: Aufputzmontage
Aufclipsen auf die Hutschiene montiert (siehe Abb. unten). Montage auf symmetrischer Hutschiene 35 mm Breite nach DIN EN 50022 Abmessungen Quatronic dialog im Gehäuse für Verteilereinbau Aufputzmontage Wird das Gerät an einer Wand montiert, beachten Sie bitte die Abstände der Montagebohrungen (siehe Abb. -
Seite 12: Unterputzmontage
Quatronic dialog 2. Montage Unterputzmontage Wird das Gerät unter Putz montiert, beachten Sie bitte folgende Abbildung. Abdeckrahmen Abdeckrahmen Befestigung zum Eingipsen 49 mm 257 mm 61 mm 277 mm Unterputzgehäuse 2.2 Montage des Montieren Sie den Meßwertgeber Wind, Photo, Funkuhr Meßwertg. - Seite 13 Quatronic dialog 2. Montage ⇒ An Klemme X5:17 der QUATRONIC dialog muß ein Photogeber ange- schlossen sein, ansonsten hat die Photoautomatik keine Funktion. ⇒ Die Photodiode 1 (Abb. unten) steuert die Dämmerungsautomatik. Aus diesem Grund ist der Geber so zu montieren, daß diese Photodiode nachts nicht durch Staßen- oder Gartenbeleuchtung oder sonstiges Fremdlicht...
-
Seite 14: Zuordnung / Ausrichtung Der Photodioden
Um sicher zu gehen, daß Funkuhrempfang besteht, ist der Funkuhrempfang vor der endgültigen Montage zu überprüfen. Ein korrekter Funkuhrempfang läßt sich in der QUATRONIC dialog erst durch das Erlöschen des Fragezeichens hinter der Uhranzeige nachweisen. Dies geschieht nachdem die Trägerfrequenz des Senders ca. 5 Minuten lang empfangen wurde. -
Seite 15: Montage Des Meßwertg. „Photo/Funkuhr
Quatronic dialog 2. Montage 2.3 Montage des Der Meßwertgeber „Photo/Funkuhr wird dann eingesetzt, wenn kein Wind- geber benötigt wird, z.B. bei innenliegendem Sonnenschutz. Grundsätzlich Meßwertg. „Photo/ gilt für die Montage das gleiche wie für den Meßwertgeber „Wind/Photo/ Funkuhr“ Funkuhr“, die Hinweise bezüglich der Windauswertung müssen jedoch nicht beachtet werden. -
Seite 16: Montage Des Meßwertgebers Für Außentemperatur
Quatronic dialog 2. Montage 2.5 Montage des Der Meßwertgeber dient zur präzisen Erfassung der Außentemperatur und Meßwertgebers für wird u.A. zur Eisüberwachung benötigt. Der Meßwertgeber sollte möglichst an der Nordseite eines Gebäudes montiert werden und darf keiner direkten Außentemperatur Sonnenbestrahlung ausgesetzt sein, um korrekte Meßwerte an die QUATRO- NIC zu liefern. -
Seite 17: Montage Des Meßwertg. Für Temp. / Luftf. Innen
Quatronic dialog 2. Montage 2.7 Montage des Der Meßwertgeber dient zur präzisen Erfassung von Luftfeuchte und Tempe- ratur in innenliegenden Räumen. Der Geber sollte idealerweise in ca. 1m Meßwertg. für Temp. Höhe, lagerichtig und zugfrei montiert werden. Der Geber darf keiner / Luftf. -
Seite 18: Anschlußhinweise
Versorgungsspannung trennen zu können (Schal- ter nach EN 60335-1, Abschnitt 25.2, z.B. Sicherungs- automat). Vor dem Öffnen des Gehäuses muß die QUATRONIC dialog von der Netzspannung getrennt werden! Liegt an Klemmenblock X1 Netzpotential an, dann muß vom Installateur ein entsprechender Hinweis angebracht werden. - Seite 19 (max. 3 cm) an die Klemmen geführt werden müssen. Werden als Gegenmaßnahme die Klemmen X7, X8 und X9, die das Massepotential haben, mit PE verbunden, so erlischt die VDE-Schutzklasse II der Quatronic dialog. Beim Zentral-Hoch und Zentral-Tief über den externen Zentralschalter werden die Behänge hoch- bzw. tief- gefahren.
-
Seite 20: Anschlußpläne
Quatronic dialog 4. Anschlußpläne Alle Anschlüsse der QUATRONIC dialog auf einen Blick • Technische Änderungen behalten wir uns vor 6850284d•816175•791800•24.06.2003... - Seite 21 Quatronic dialog 4. Anschlußpläne Anschluß des Meßwertgebers Wind/Photo/Funkuhr Meßwertgeber Wind/Photo/Funkuhr Hinweis: An die QUATRONIC dialog sind bis zu vier Meßwertgeber "WIND" anschließbar. (Siehe Bezeichnungen Klemmleiste X5, Gehäuseaufdruck oder folgende Tabelle): 8xAWG CUL schwarz Abzweigdose bauseits JY (St) Y 4x2x0,8 mmø...
- Seite 22 Quatronic dialog Anschluß Meßwertgeber „Photo/Funkuhr“ Meßwertgeber Photo/Funkuhr (4 Fass.) 8xAWG 24C UL schwarz Abzweigdose bauseits JY (St) Y 4x2x0,8 mmø max. Leitungslänge 50m* 17 15 13 11 9 7 5 3 1 16 14 12 10 8 6 4 2...

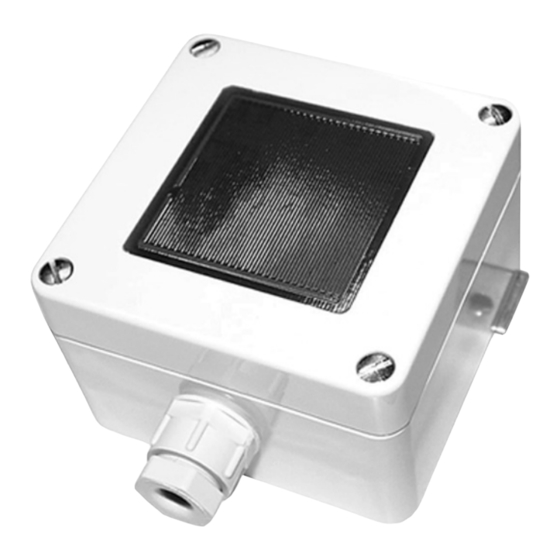

- Seite 23 Quatronic dialog 4. Anschlußpläne Anschluß Meßwertgeber „Niederschlag“ (kapazitiv) mit zugehörigem Netzteil,und Meßwertgeber „Temperatur“ außen. Meßwertgeber "Niederschlag" kapazitiv 1 2 3 4 JY(St)Y2x2x0,8mmø Netzteil für Meßwertgeber Anmerkung:Es wird "Niederschlag" empfohlen, die Kabel- kapazitiv Abzweigdose type 4xAWG 24(UV- N L1 bauseits beständig) zu verwenden!
- Seite 24 °C / % F "Temperatur und Luftfeuchte" +12V °C innen 2 3 4 Hinweis: An die QUATRONIC dialog sind bis zu vier Meßwertgeber "Temperatur und Luftfeuchte" anschließbar. (Siehe Bezeichnungen Klemmleiste X4, Gehäuseaufdruck oder folgende Tabelle): ß e JY(St)Y2x2x0,8mmø Leitungslänge max. 50m* ß...
- Seite 25 Quatronic dialog 4. Anschlußpläne Anschluß der externen Taster und des Zentralschalters. Fassade 1 Als Zentralschalter können je nach Anwendungsfall Rastschalter oder Schlüsselschalter verwendet werden Als Fassadenschalter dürfen nur Taster eingesetzt werden. Tasterleitungen: JY(St)Y 2x2x0,8mmø Fassade 2 Alternativ bei Einsatz des Wipp- tableaus: JY(St)Y 6x2x0,8mmø...
- Seite 26 Quatronic dialog 4. Anschlußpläne Netzanschluß und Anschluß der Steuerleitungen Potentialfreie Ausgänge Fassade 1 Fassade 2 Fassade 3 Fassade 4 Vorsicht 230V ! 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Vor Arbeiten am Gerät Netzstromkreise abschalten.
-
Seite 27: Inbetriebnahme + Produkteinstellung
Die folgende Beschreibung dient dem Sonnenschutzfachpartner und dem Endkunden, die Quatronic dialog an Ihren Sonnenschutz optimal anzupassen: Um die Programmierung zu erleichtern, sind in der Quatronic dialog für jedes Produkt (Rolladen, Raffstoren, Markisen...) die notwendi- gen Grundeinstellungen hinterlegt. Nach der Inbetriebnahme wer- den aus Sicherheitsgründen zunächt auf allen Fassaden die Spezi-... -
Seite 28: Einstellmodus Verlassen
5. Inbetriebnahme + Produkteinstellung Bestätigung der Neue Einstellung ist programmiert. Abspeicherung Diese Meldung wird für ca. drei Sekunden angezeigt. Die von Ihnen durchgeführte Änderung wurde von der QUATRONIC dialog übernommen und ist wirksam. Anschließend erscheint automatisch das zuletzt gewählte Menü: Anwahl der Wind... - Seite 29 Quatronic dialog 6. Werkseitige Einstellungen / - . l l e t t i s f f a l l s t l v t l ö v t l ö ü v t l ö v t l ö...
-
Seite 30: Eigene Einstellungen
Quatronic dialog 7. Eigene Einstellungen t i e t r e t l a ö t l a ö ü t i e f e i t i e i r t s t i f e i f e i... - Seite 31 Quatronic dialog 6850284d•816175•791800•24.06.2003 Technische Änderungen behalten wir uns vor •...
-
Seite 34: Ihr Fachhändler
