WAREMA Timer Bedienungs- Und Installationsanleitung

Bedienungs- und Installationsanleitung
WAREMA Timer
Für künftige Verwendung aufbewahren!
Gültig ab 01. Dezember 2011
Allgemeines

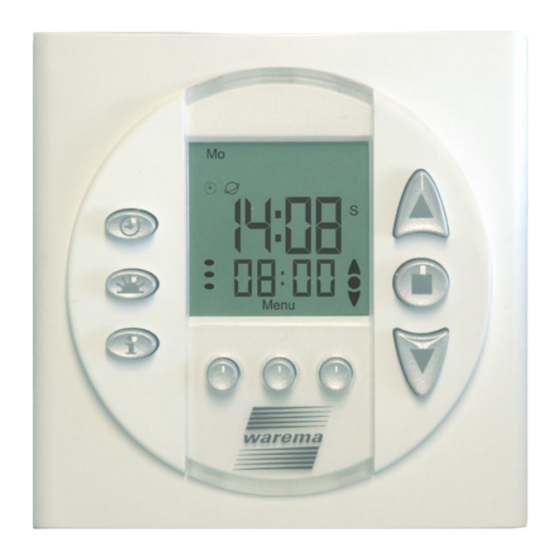

Abb. 1 WAREMA Timer
Der WAREMA Timer ist eine Zeitschaltuhr mit potentialfrei-
em Ausgang speziell zur Ansteuerung von Rollläden.
Mittels einer integrierten Zeitschaltautomatik sowie einer
Dämmerungsautomatik können diese automatisch gesteu-
ert werden. Die Dämmerungsautomatik errechnet sich aus
astronomischen Daten (Datum und Standort) den Zeit-
punkt der Abenddämmerung.
Bestimmungsgemäßer Gebrauch
Das Gerät wurde zur Steuerung von Sonnenschutzein-
richtungen entwickelt. Bei Einsatz außerhalb des in dieser
Anleitung aufgeführten Verwendungszweckes ist die Ge-
nehmigung des Herstellers einzuholen.
Sicherheitshinweise
WARNUNG
Die elektrische Installation muss nach
VDE 0100 bzw. den gesetzlichen Vor-
schriften und Normen des jeweiligen
Landes durch eine zugelassene Elektro-
fachkraft erfolgen. Diese hat die beigefüg-
ten Montagehinweise der mitgelieferten
Elektrogeräte zu beachten.
WARNUNG
Wenn anzunehmen ist, dass ein gefahrlo-
ser Betrieb nicht möglich ist, darf das Ge-
rät nicht in Betrieb genommen bzw. muss
es außer Betrieb gesetzt werden. Diese
Annahme ist berechtigt,
 w enn das Gehäuse oder die Zuleitungen
Beschädigungen aufweisen,
 das Gerät nicht mehr arbeitet
WARNUNG
Für die Sicherheit von Personen ist es
wichtig, folgende Punkte unbedingt zu
beachten!
816966_d•de•27.10.2011
■ Kinder dürfen nicht mit den Bedienelementen der Steue-
rung spielen!
■ Stellen Sie sicher, dass sich im Fahrbereich der ange-
triebenen Teile (Jalousie, Fenster, etc.) keine Personen
oder Gegenstände befinden!
■ Trennen Sie das Produkt von der Versorgungsspannung,
wenn Reinigungs- oder andere Wartungsarbeiten durch-
geführt werden müssen!
■ Das Gerät darf nur zur Ansteuerung solcher Antriebe
verwendet werden, bei denen die Bewegung des Pro-
dukts (Rollladen) keine Verletzung verursachen kann.
Funktion
Mit den Taste und können Sie Ihren Behang direkt fah-
ren und mit der Taste oder auch Gegentasten anhalten.
Mit der Taste können Sie die Zeitschaltautomatik ein- bzw.
ausschalten. Bei aktiver Zeitschaltautomatik erscheint das
Zeichen im Display. Sie können für jeden Tag eine Hoch-
und eine Tieffahrt einstellen. Bei eingeschalteter Zufallsau-
tomatik werden die per Zeitschaltautomatik programmierten
Schaltpunkte um + / - 30 min zufällig verändert (Anzeige
eines Würfels im Display). Dadurch entsteht der Eindruck,
dass der Rollladen per Hand hoch- oder tieffährt. Mit der
Taste können Sie die Dämmerungsautomatik ein- bzw.
ausschalten. Bei aktiver Dämmerungsautomatik erscheint
das Zeichen im Display. Den errechneten Dämmerungs-
zeitpunkt können Sie noch um + / - 60 min beeinflussen.
Bei eingeschalteter Dämmerungsautomatik wird abends
zum berechneten Zeitpunkt ein Tieffahrbefehl ausgelöst.
Morgens können Sie den Sonnenschutz entweder über die
Zeitschaltautomatik oder manuell hochfahren. Die Taste
zeigt bei Betätigung den letzten Auslöser und die Fahrtrich-
tung an.
Montage
Das Gerät wird in einer tiefen Unterputzdose montiert. Hier-
durch wird der Anschluss der Klemmen erleichtert.
■ Montieren Sie das Gerät unbedingt im Innenbereich!
Für den Einsatz in Feuchträumen ist das Gerät nicht
geeignet.
■ Der elektrische Anschluss des Produkts erfolgt gemäß
nachfolgenden Anschlussplänen.
Optional kann die Montage auch im Aufputzgehäuse erfolgen.
Abb. 2 Anschließen und Lösen der Leitungsverbindungen
Technische Änderungen behalten wir uns vor
