Notstrom-Kit
Bedienungs- und Installationsanleitung
Allgemeines

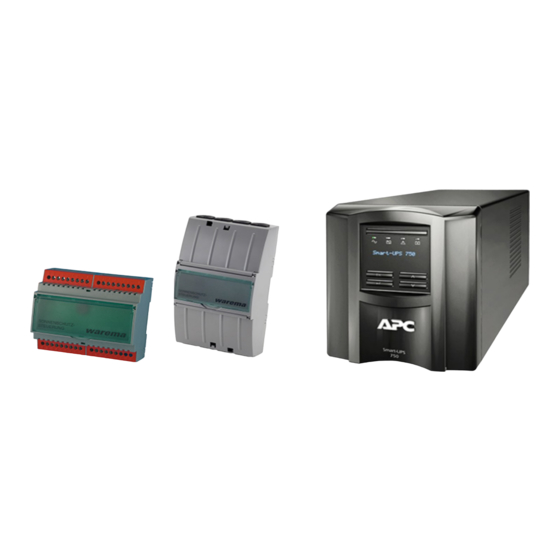

Abb. 1
Notstrom-Kit
Das Notstrom-Kit für Sonnenschutzantriebe 230 V AC
besteht aus einer USV (Unterbrechungsfreie Stromver-
sorgung) und der Motorsteuereinheit (MSE) Notstrom-Kit.
Die Anlage gewährleistet ein automatisches, sicheres und
übergeordnetes Hochfahren der angeschlossenen Sonnen-
schutzbehänge
 bei Netzausfall
 im Notfall über einen Kontakt einer bauseitigen Zentrale
 über einen optional anschließbaren Taster.
Bestimmungsgemäße Verwendung
Das Notstrom-Kit ist eine Komfortsteuerung, die bei Unter-
brechung der Stromversorgung ein Auffahren der Sonnen-
schutzprodukte gewährleisten soll.
Diese Bedienungs- und Installationsanleitung ist nur bei
Einsatz der USV Notstrom-Kit (Art.-Nr. 2013 984) gültig.
Für Deutschland gelten folgende Bestimmungen:
Bei ausschließlich privat genutzten Gebäuden ist ein Einsatz
an einem zweiten Rettungsweg zulässig, wenn der nach der
jeweiligen Landesbauordnung (LBO) für den Brandschutz
Verantwortliche (§66 Musterbauordnung (MBO)) den indivi-
duellen Anwendungsfall geprüft und freigegeben hat.
W
ARNUNG
Bei öffentlichen Gebäuden darf das Not-
strom-Kit nicht vor Flucht- und ersten Ret-
tungswegen zum Einsatz kommen!
Der Einsatz an einem zweiten Rettungsweg
ist nur dann zulässig, wenn der nach der
jeweiligen LBO für den Brandschutz Ver-
antwortliche (§ 66 MBO) den individuellen
Anwendungsfall geprüft und die Ausstat-
tung des zu verschattenden Fensters/der zu
verschattenden Türe mit einem Notstrom-
Kit freigegeben hat.
Für die restlichen EU-Länder und die Schweiz gilt:
Für die Einhaltung gesetzlicher Regelungen und landesspe-
zifischer Vorschriften vor Ort ist der Besteller verantwortlich.
Es können regionale Bestimmungen und Gegebenheiten
vorliegen, die den Betrieb von elektrisch betriebenen Son-
nenschutzanlagen mit dem Notstrom-Kit untersagen.
warema_2014458_alhb_de_v10•2022-04-01
Diese können von WAREMA nicht in jedem Einzelfall ge-
prüft werden.
Die Verfahrzeit bei Sonnenschutzprodukten mit
Notstrom-Kit je 2.500 mm Höhe:
 Raffstoren mit Standard-Motor ca. 70 s
 Rollladen mit Standard-Motor ca. 45 s (abhän-
gig vom Rollladenprofil)
 Fenster-Markisen mit Standard-Motor ca. 100 s
(abhängig von Welle und Anlagentyp).
Sicherheitshinweise
W
ARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen des
jeweiligen Landes durch eine zugelassene
Elektrofachkraft erfolgen. Diese hat
die beigefügten Montagehinweise der
mitgelieferten Elektrogeräte zu beachten.
V
ORSICHT
Betätigen Sie niemals wahllos oder ohne
Sichtkontakt angeschlossene Taster!
Um einen störungsfreien Betrieb zu gewährleisten,
lesen Sie diese Anleitung aufmerksam durch,
prüfen Sie die Funktion Ihrer Anlage mindestens einmal
pro Jahr.
W
ARNUNG
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht möglich ist, darf das Gerät
nicht in Betrieb genommen bzw. muss
es außer Betrieb gesetzt werden. Diese
Annahme ist berechtigt,
 wenn das Gehäuse oder die Zuleitungen
Beschädigungen aufweisen,
 das Gerät nicht mehr arbeitet.
W
ARNUNG
Zum Freischalten der kompletten Anlage
muss immer zuerst die Unterbrechungs-
freie Stromversorgung (USV) abgeschaltet
werden. Erst danach darf das System vom
Netz getrennt werden (siehe „Anlage außer
Betrieb nehmen" auf Seite 5).
Prüfen Sie das System auf gefährliche Spannungen
zwischen allen Anschlussklemmen einschließlich der
Schutzerdung.
Es besteht die Gefahr der Spannungsrückspeisung!
Technische Änderungen behalten wir uns vor
Gültig ab
1. April 2022
Für künftige Verwendung
aufbewahren.
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WAREMA Notstrom-Kit

  • Seite 1 Gültig ab 1. April 2022 Für künftige Verwendung aufbewahren. Allgemeines Diese können von WAREMA nicht in jedem Einzelfall ge- prüft werden. Die Verfahrzeit bei Sonnenschutzprodukten mit Notstrom-Kit je 2.500 mm Höhe:  Raffstoren mit Standard-Motor ca. 70 s  Rollladen mit Standard-Motor ca. 45 s (abhän- gig vom Rollladenprofil) ...
  • Seite 2: Funktion

    Funktion Status der Anlage (Störung: rot/Normalbetrieb: grün). Im Normalbetrieb (STATUS LED leuchtet grün, siehe Abb. 6 auf Seite 5) der MSE Notstrom-Kit ist das vorge- schaltete Schaltelement (Aktor, MSE oder Jalousieschalter) unmittelbar mit dem Sonnenschutzantrieb verbunden. Bei Auslösung der MSE Notstrom-Kit (STATUS LED leuchtet rot, siehe Abb.
  • Seite 3 Anzeigen auf der USV Frontblende Montage Die MSE Notstrom-Kit ist, je nach gewählter Montageart, zum Verteilereinbau (REG) oder zur Aufputzmontage (AP) vorgesehen. Alle Geräte des Notstrom-Kits sind zur Montage in Innen- räumen bestimmt! Führen Sie einen Schlitzschraubendreher in die jeweilige Deckelöffnung ein (Abb. 7) und hebeln Sie den Klappdeckel vorsichtig auf.
  • Seite 4: Elektrischer Anschluss

    Funktion ein: Verbinden Sie die Einsteckkarte der USV mittels der herausgeführten Leitung (Länge 3 m werksseitig) mit Eingänge Schalterstellung Priorität der MSE Notstrom-Kit über den Eingang In+, In1 und In 3 low Prio In2 (Klemmenblock X5). OFF* high Prio Schließen Sie den Resettaster (z.B.
  • Seite 5: Funktionstest Der Anlage

    Selbsttest und schaltet dann den Ausgang ein. 230 V AC stehen nun am Ausgang bereit und die grüne Online-LED (Abb. 2, ➊) an der USV Frontblende leuchtet. Die MSE Notstrom-Kit signalisiert nun über die STATUS LED, abhängig von der Generation der verwendeten S1 S2 S1 S2...
  • Seite 6: Demontage

    Pflichten zur Entsorgung von Elektrogeräten ARNUNG Sonnenschutzprodukte mit Notstrom-Kit sowie das Notstrom-Kit müssen regelmä- Durch die Kennzeichnung mit diesem Symbol wird ßig, jedoch mindestens einmal pro Jahr, im Rahmen der gesetzlichen Bestimmungen auf fol- gewartet und auf Funktionalität geprüft gende Pflichten hingewiesen: werden.
  • Seite 7 MSE Notstrom-Kit min. typ. max. Einheit Optionales Zubehör Roter Taster (UP) zur Auslösung der Hochfahrt 2014 813 AP-Gehäuse für Taster Notstrom-Kit 2015 289 Schlüsseltaster (AP) für Reset 2017 192 119 mm WAREMA Renkhoff SE Hans-Wilhelm-Renkhoff Straße 2 97828 Marktheidenfeld Deutschland...
  • Seite 8 Abb. 9 Anschlussplan Einzelanlage Technische Änderungen behalten wir uns vor warema_2014458_alhb_de_v10•2022-04-01...
  • Seite 9 Abb. 10 Anschlussplan Gruppe warema_2014458_alhb_de_v10•2022-04-01 Technische Änderungen behalten wir uns vor...
  • Seite 10 Abb. 11 Anschlussplan Gruppe mit zweiter USV Technische Änderungen behalten wir uns vor warema_2014458_alhb_de_v10•2022-04-01...
  • Seite 11 Die Fehler-LED leuchtet. Die USV zeigt Interner USV-Fehler. Die USV nicht verwenden. Schalten Sie die USV eine Fehlermeldung an, ein Dauerton ist aus und wenden Sie sich an den WAREMA Kun- zu hören. dendienst. Die LED „Akku austauschen“ leuchtet Der Akku ist schwach.
  • Seite 12 Es liegt ein Auslösegrund / Störmel- Warten Sie bis die Störursache (z. B. Netzausfall) gefahren und die STATUS LED der MSE dung an der MSE Notstrom-Kit an. wieder behoben ist bzw. beseitigen Sie die Störur- Notstrom-Kit leuchtet rot. sache und betätigen Sie die manuelle Rücksetzung (Reset) der MSE Notstrom-Kit.
